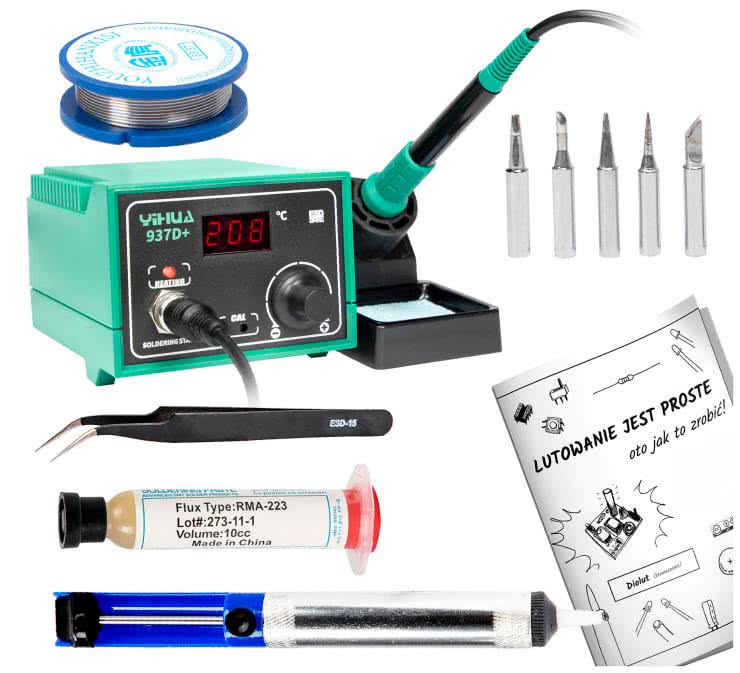

Zestaw ze stacją lutowniczą Yihua 937D
Stacja lutownicza wyposażona jest w kolbę o dużej mocy, która może osiągać do 100 W, dzięki czemu szybko nagrzewa grot oraz potrafi skompensować straty ciepła podczas lutowania dużych komponentów. Zakres regulacji temperatury zawiera się w przedziale 200...480°C, więc jest odpowiedni niemal do wszystkich rodzajów spoiwa lutowniczego. Regulacji dokonujemy pokrętłem, a czytelny wyświetlacz LED pokazuje nastawioną lub aktualną temperaturę.
Rączka stacji jest niewielka, lekka oraz wygodna w użyciu i kompatybilna z popularnym rodzajem grotów, które dostępne są w około 30 różnych kształtach. Konstrukcja zawiera zabezpieczenie ESD SAFE, które chroni elementy elektroniczne przed uszkodzeniem.
Nie bez znaczenia są kompaktowe wymiary urządzenia - na stole roboczym nie zajmie dużo miejsca, a w razie potrzeby jest łatwa w transporcie. W zestawie znajduje się oddzielna podstawka pod lutownicę, dzięki czemu możemy ustawić ją w wygodnym miejscu nawet z dala od samej stacji.
Cały zestaw pokazano na fotografii 1, w jego skład wchodzą następujące komponenty:
- zestaw grotów: T-3C ścięty, T-I stożkowy ostry, T-B stożkowy, T-K ostrze, T-2.4D dłuto,
- pęseta ESD-15 VETUS zagięta, ostra, metalowa z uchwytem pokrytym specjalną powłoką poprawiającą jakość chwytu,
- odsysacz lutowniczy wspomagający proces rozlutowywania oraz lutowania,
- cyna 0,8 mm z topnikiem na szpuli,
- topnik w postaci żelu Flux RMA-223-UV 10 ml,
- poradnik lutowania w formacie PDF.

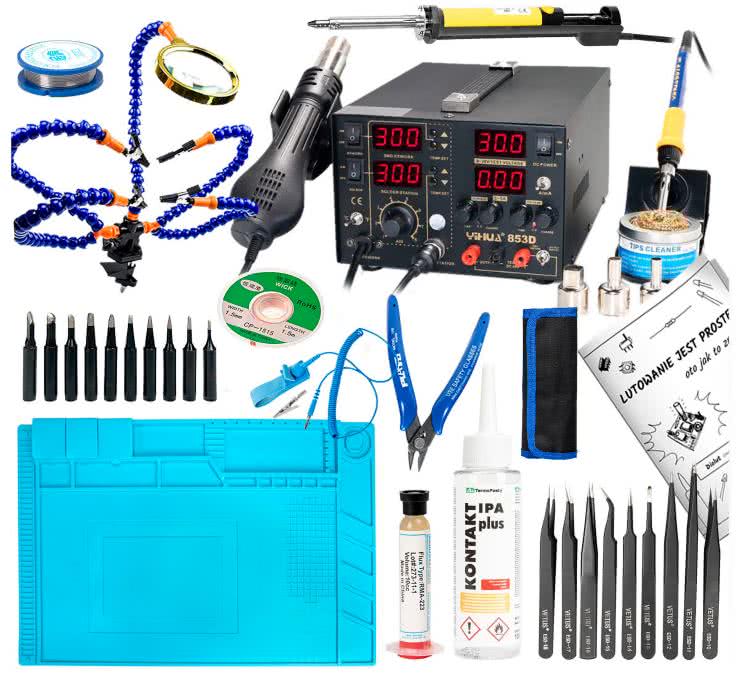

Zestaw ze stacją lutowniczą Yihua 853D
Stacja lutownicza Yihua 853D 5 A 30 V to urządzenie 3 w 1 - lutownica grotowa, lutownica hotair oraz zasilacz laboratoryjny. Jest to kompletny zestaw urządzeń do napraw sprzętu elektronicznego w profesjonalnym serwisie. Lutownica hotair została wyposażona w mocny element grzejny o mocy 800 W, gwarantujący szybkie nagrzewanie oraz trwałość grzałki. Umożliwia płynną regulację nawiewu oraz temperatury w zakresie 100...480°C. Została zaprojektowana do prac lutowniczych z takimi komponentami jak układy SOIC, QFP, PLCC, BGA, SMD.
Dodatkowa lutownica kolbowa o dużej mocy nagrzewa się bardzo szybko i płynnie kompensuje straty ciepła podczas lutowania, utrzymując stałą temperaturę grota. Jest wyposażona w zabezpieczenie ESD SAFE chroniące elementy elektroniczne przed uszkodzeniem i można w niej zastosować jeden z ponad 30 modeli grotów.
Obie lutownice mają wspólny, podwójny wyświetlacz LED, który podczas ustawiania pokazuje zadaną wartość temperatury, a po kilku sekundach obraz zamienia się na wskazanie aktualnej temperatury. Wbudowany zasilacz laboratoryjny oferuje regulację napięcia w zakresie 0...30 V i regulację prądu w zakresie do 5 A.
Cały zestaw pokazano na fotografii 2, w jego skład wchodzą następujące komponenty:
- zestaw 10 grotów 900M-T w wersji Black o podwyższonej żywotności (modele: 1C, 1,2D, 2C, 2,4D, 3C, 3,2D, 4C, B, I, K),
- zestaw 9 pęset VETUS ESD wykonanych z antymagnetycznej stali nierdzewnej klasy zegarmistrzowskiej. Dzięki gumowej powłoce pęsety pewnie trzymają się w dłoni,
- opaska uziemiająca zabezpieczająca przed wyładowaniami ESD (opaskę należy mieć zawsze założoną podczas kontaktu z elektroniką, a jej drugi koniec należy podłączyć do uziomu),
- mata ESD o wymiarach 45×30 cm, silikonowa, odporna na wysoką temperaturę do 500°C, z wyprofilowanymi przegródkami poprawiająca komfort pracy,
- uchwyt 4-ramienny do lutowania (trzecia ręka) z lupą i klipsem imadełkiem do blatu. Cztery elastyczne plastikowe ramiona można ustawić pod dogodnym kątem, dodatkowo w zestawie znajduje się lupa (3× powiększenie), która zagwarantuje komfortową pracę z drobnymi elementami,
- odsysacz lutowniczy elektryczny 40W ZD-211, sam podgrzewa cynę, przez co odsysanie jest łatwiejsze i efektywniejsze,
- cążki boczne (obcinaczki szczypce) PLATO 170,
- cyna 0,8 mm z topnikiem na szpuli,
- topnik w postaci żelu Flux RMA-223-UV 10 ml,
- WICK - specjalny miedziany splot (tzw. plecionka) ułatwiający wchłanianie cyny i czyszczenie padów lutowniczych,
- preparat na bazie alkoholu izopropylowego Kontakt IPA PLUS 100 ml, który doskonale usuwa wszelkie zanieczyszczenia po lutowaniu i nie pozostawia śladów ani plam,
- poradnik lutowania w formacie PDF.
