Czujniki odbiciowe

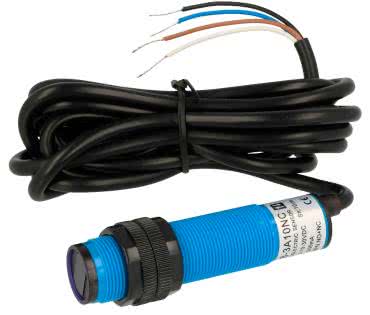

Podstawowa wersja czujnika optycznego to czujnik odbiciowy, który w jednej obudowie zawiera nadajnik i odbiornik podczerwieni. Może mieć łatwy w montażu, cylindryczny kształt, jak G18-3A10NC - fotografia 1. Gdy w obszarze monitorowanym przez czujnik pojawi się obiekt, to wyjście przyjmie stan aktywny - pojawi się napięcie lub zostaną zwarte/rozłączone styki. Zasięg działania takiego czujnika mieści się w granicach 70...2000 mm, zależnie od wykonania.

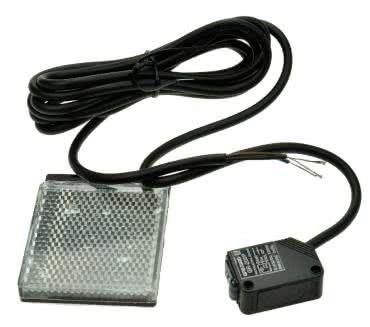

Rozwinięciem klasycznego czujnika odbiciowego jest czujnik odbiciowy z lustrem, taki jak GR200P - fotografia 2. Sygnał aktywny jest ustawiany wtedy, gdy obiekt znajdzie się pomiędzy czujnikiem i lustrem. Zasięg czujników tego typu może być znacznie większy od poprzednich i zwykle wynosi od 100 do 5000 mm.
Bariery optoelektroniczne

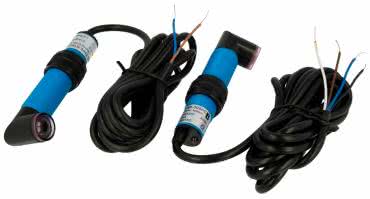

Kolejna wersja czujnika to tzw. bariera optoelektroniczna, która składa się z oddzielnych modułów nadajnika i odbiornika, jak G180-3C5PC - fotografia 3. Instalacja jest bardziej skomplikowana, ponieważ do obu modułów należy poprowadzić przewody elektryczne, ale za to zyskujemy największy zasięg, który wynosi od 3000 do nawet 10000 mm.

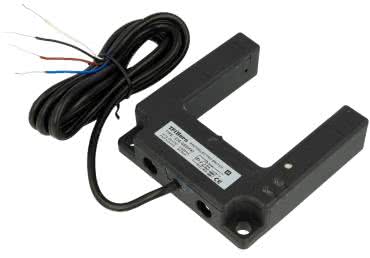

Specjalną odmianą bariery optoelektronicznej są czujniki szczelinowe, które mają charakterystyczną budowę przypominającą literę „U”, jak E3S-GS50F42 - fotografia 4. Emiter i detektor promieniowania są umieszczone na przeciwległych ramionach, a pomiędzy nimi powstaje szczelina o szerokości 50...70 mm. Sygnał aktywny na wyjściu występuje przy przejściu obiektu przez szczelinę pomiędzy nadajnikiem i odbiornikiem.
Podsumowanie
Czujniki fotoelektryczne są kluczowymi komponentami w automatyce, w różnego rodzaju mechanizmach czy na liniach produkcyjnych. W wielu zastosowaniach zastępują mechaniczne wyłączniki krańcowe, przewyższając je żywotnością i niezawodnością. Wszystkie zaprezentowane modele są dostępne w ofercie Firmy Piekarz.
