Uniwersalne obudowy dla systemów embedded i nie tylko

Bardzo wydajne, łatwo adaptowalne i szeroko dostępne systemy wbudowane od dłuższego czasu są czymś więcej niż tylko niewidocznymi minikomputerami. W zdecentralizowanych systemach automatyki spełniają szereg funkcji sterowania i komunikacji. Dzięki szybkiemu wzrostowi wydajności zintegrowanego oprogramowania i sprzętu, odgrywają kluczową rolę w wydajnym łączeniu autonomicznych funkcji w złożonych systemach. Przemysł 4.0, Internet Rzeczy, e-mobilność, efektywność energetyczna – wymagają od twórców systemów wbudowanych spełnienia różnorodnych wymagań. Miniaturyzacja, stale rosnąca moc obliczeniowa i wydajna komunikacja między systemami w sieci już dawno stały się standardem.

Głównymi obszarami zainteresowania użytkowników systemów wbudowanych jest niezawodność elektroniki oraz elastyczność zastosowań. Opracowywanie urządzeń bazujących na systemach wbudowanych ma wiele zalet. Pozwala zaoszczędzić czas potrzebny na prace projektowe, co oprócz korzyści ekonomicznych, pozwala szybko reagować na zmieniający się rynek. W zakresie obudów do elektroniki oraz ustandaryzowanych interfejsów do przesyłania sygnałów, danych i zasilania, Phoenix Contact oferuje niezawodne rozwiązania zgodne z różnymi wymaganiami rynkowymi (rysunek 1).

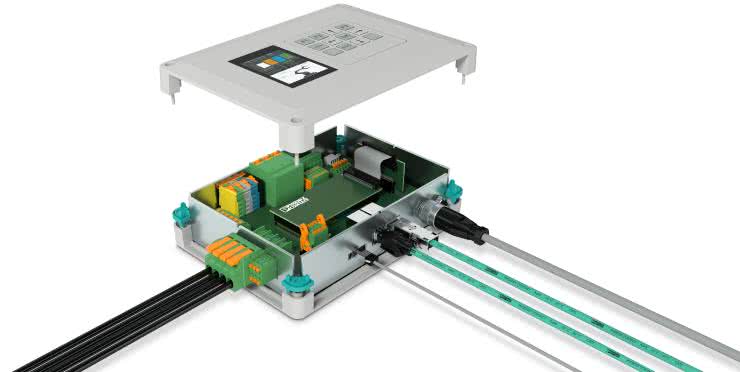

Rysunek 1. Dostępne warianty montażu systemu UCS

UCS – Universal Case System

Obudowa UCS składa się z dwóch identycznych elementów tworzących korpus obudowy oraz zdejmowanych paneli bocznych. Jeśli potrzebna jest większa przestrzeń montażowa przy zachowaniu tej samej powierzchni, przy użyciu odpowiednich akcesoriów możliwe jest rozbudowanie systemu do wersji o 20 mm wyższej. Dalsze modyfikacje są możliwe m.in. przez użycie elementów w różnych wariantach kolorystycznych. Zdejmowane panele boczne, łatwe w obróbce, umożliwiają tworzenie różnych wersji projektu dostosowanych do użytych w nim interfejsów (rysunek 2). Przy użyciu adapterów na szynę DIN i dalszych akcesoriów, np. nóżek lub uchwytów naściennych, obudowa do elektroniki UCS może mieć jeszcze bardziej uniwersalne zastosowanie – również w szafie sterowniczej.

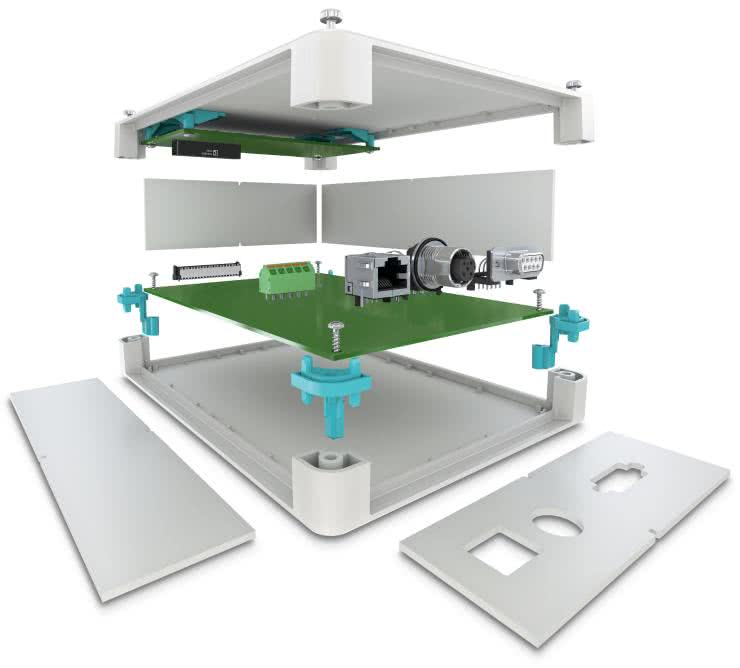

Rysunek 2. Uniwersalna obudowa USC wraz z różnymi interfejsami dla sygnałów, danych oraz zasilania

Sposoby mocowana PCB

System UCS oferuje dwa sposoby montażu PCB. Aby maksymalnie wykorzystać powierzchnię płytki drukowanej, jest ona mocowana bezpośrednio do wkładki narożnej. Jeśli rozmiar obudowy jest większy od PCB, dodatkowe akcesoria umożliwiają montaż płytki w dowolnie wybranej pozycji. Jeśli jest taka potrzeba, umożliwi to również montaż większej ilości płytek PCB w jednej obudowie (rysunek 3).

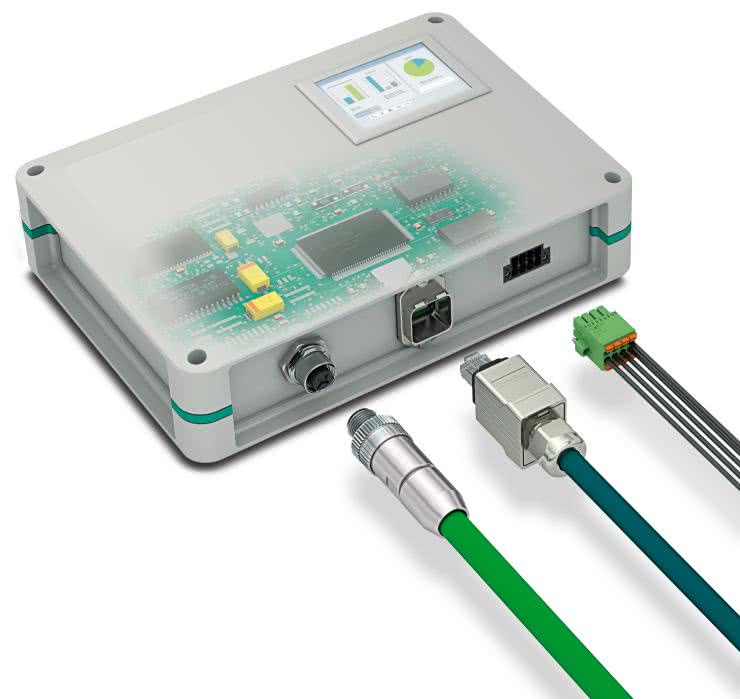

Rysunek 3. Modułowość i wszechstronność: liczne interfejsy i opcje montażu ułatwiają integrację urządzenia

Niezawodna technika przyłączeniowa

Inteligentne urządzenia bazujące na systemach wbudowanych osiągają wysoką funkcjonalność dopiero dzięki odpowiednim interfejsom, które określają jak elastyczne jest zastosowanie urządzenia w różnych aplikacjach. Szeroki wybór złącz, na płytce drukowanej jak i na zewnątrz urządzenia, to kolejna mocna strona systemu UCS. Oferta Phoenix Contact obejmuje rozwiązania śrubowe i sprężynowe Push-In w terminalach lub połączeniach wtykowych (rysunek 4). Złącza M5 lub M12 idealnie nadają się realizacji połączeń sygnałowych lub zasilania. Dostępne w różnych wariantach montażu nie stanowią problemu w integracji z użytą elektroniką. Oferta obejmuje również szereg złącz do transmisji danych przewodami miedzianymi lub światłowodami.

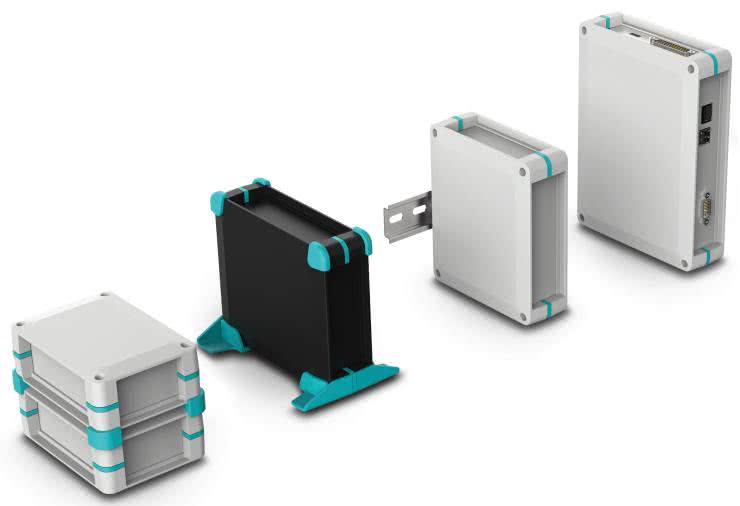

Rysunek 4. Integracja różnych technik i standardów zapewnia systemowi UCS wysoką elastyczność i funkcjonalność

Ogromny potencjał

Rynek systemów wbudowanych będzie nadal silnie się rozwijał, zwłaszcza w obliczu zmian, jakie przynoszą Przemysł 4.0 i Internet Rzeczy. W tym dynamicznym środowisku producenci urządzeń elektronicznych potrzebują rozwiązań elastycznych i uniwersalnych. System UCS i liczne technologie połączeń oferują producentom ogromny potencjał do realizacji kreatywnych projektów. Modułowa konstrukcja obudowy i ustandaryzowane techniki połączeń obniżają koszty produkcji i umożliwiają producentowi urządzenia szybkie i łatwe sprostanie wymaganiom rynku.

Więcej informacji znajduje się na stronie: http://bit.ly/3DPBPP2.

Jest tam również konfigurator, który w zaledwie kilku krokach pozwoli skonfigurować własne rozwiązanie dla dowolnego systemu obudów z oferty Phoenix Contact. Aby być na bieżąco z nowościami warto zapisać się na newsletter już dziś: https://bit.ly/3NsRuHc.
