Automatyczny pomiar temperatury ciała z Planck Vision Systems. Szybkie badanie przesiewowe za pomocą kamer termowizyjnych

Automatyczny pomiar temperatury ciała z Planck Vision Systems. Szybkie badanie przesiewowe za pomocą kamer termowizyjnych

W ostatnim czasie chyba każdy z nas doświadczył rutynowego badania, które polegało na szybkim pomiarze temperatury ciała i było wykonywane za pomocą pirometru. Niestety, urządzenia takie nie zawsze odznaczają się właściwą precyzją. Jednak przy założeniu, że do takiego przesiewowego badania używa się odpowiedniego urządzenia, jest to prosty sposób na ograniczenie rozprzestrzeniania się chorób. Dotyczy to nie tylko okresu zagrożenia epidemiologicznego. Podwyższona temperatura ciała jest objawem wielu dolegliwości, nie tylko takich przenoszonych drogą kropelkową.

Opisana metoda zmniejszania liczby zarażeń w przestrzeni publicznej, transporcie zbiorowym, szkole czy zakładzie pracy wiąże się z pewnym problemem natury logistycznej. Badanie każdej osoby przekraczającej próg biura czy przedszkola za pomocą ręcznego pirometru zajmuje czas i angażuje zasoby ludzkie. Na szczęście istnieją alternatywne i automatyczne metody. Systemy szybkiego, zbiorowego i dokonywanego na odległość pomiaru temperatury ciała upowszechniły się w ciągu ostatniego roku. Są teraz nie tylko szeroko dostępne i przystępne cenowo, ale również niezwykle proste w implementacji. Jedne z najdogodniejszych rozwiązań w zakresie systemów wykrywania EBT (Elevated Body Temperature) oferuje amerykańska marka Planck Vision Systems, której produkty prezentujemy poniżej.

Kompaktowe systemy pomiaru temperatury

Planck Vision Systems to firma założona w Santa Monica, w Kalifornii, przez grupę inżynierów i badaczy specjalizujących się w technologii termowizyjnej. Ze względu na to, że rozwiązania oferowane przez firmę bazują na kamerach rejestrujących promieniowanie podczerwone, pozwalają monitorować temperaturę obiektów (osób) w stosunkowo szerokim polu widzenia. Dzięki połączeniu czujników z oprogramowaniem służącym analizie obrazów, produkty Planck Vision Systems nie tylko szybko i precyzyjnie określają temperaturę poszczególnych osób znajdujących się w obserwowanej przestrzeni – pozwalają również na dalsze przetwarzanie zarejestrowanych danych.

Kamera ThermaCheck

Kamera PVS-TC160-EU (fotografia 1) została opracowana jako stacjonarne i łatwe w użyciu rozwiązanie przeznaczone do biur, hoteli i innych budynków, gdzie wchodzący mijają sekretariat czy okienko informacyjne. Urządzenie umieszczane jest na małym statywie, najlepiej na blacie biurka lub kontuarze, skąd rejestruje temperaturę osób w szerokim polu widzenia (w odległości do 4 metrów). Czujnik składa się z matrycy bolometrycznej o rozdzielczości 160×120 pikseli oraz kamery rejestrującej światło widzialne. Po podłączeniu do komputera (za pomocą USB lub sieci Ethernet) wyposażonego w darmowe oprogramowanie producenta, urządzenie prowadzi stałą obserwację. Temperatura ciała widocznych osób określana jest w zakresie od 33°C do 40°C z dokładnością 0,3°C.

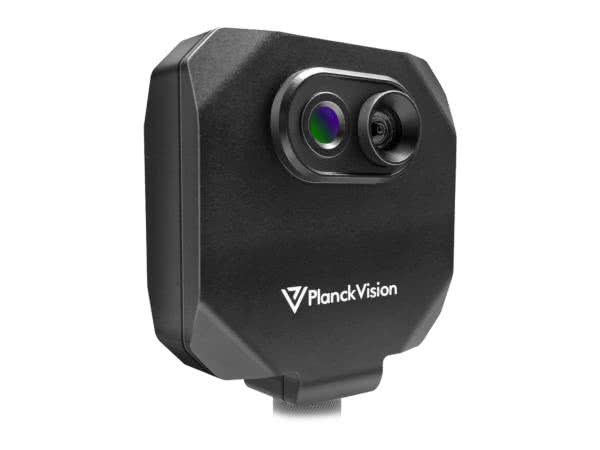

Fotografia 1. Niewielka kamera termowizyjna PVS-TC160-EU o dokładności 0,3°C

W przypadku przekroczenia dopuszczalnej wartości (innymi słowy: jeżeli kamera wykryje obecność osoby z gorączką), aplikacja może: wyświetlić komunikat na ekranie komputera, wyemitować sygnał akustyczny lub nawet wysłać e-mail z informacją. Instalacja oraz kalibracja urządzenia jest niezwykle prosta i intuicyjna, a sama obsługa nie wymaga szkolenia. Oprogramowanie (kompatybilne ze wszystkimi opisywanymi tu rozwiązaniami) może współpracować z wieloma kamerami jednocześnie.

ThermaCheck LT

W wielu przypadkach niezastąpionym rozwiązaniem może okazać się kamera przenośna. Dotyczy to zwłaszcza wnętrz, do których prowadzi wiele wejść, jak również przestrzeni aranżowanych tymczasowo (np. koncerty). Kamera ThermaCheck LT (fotografia 2) wyposażona jest w 3,5-calowy wyświetlacz, na którym prezentowany jest obraz z matrycy rejestrującej natężenie podczerwieni oraz wynik pomiaru. Podobnie jak w przypadku innych produktów Planck Vision Systems, oprogramowanie automatycznie rozpoznaje poszczególne osoby w polu widzenia (do 1,8 m) i może emitować alarm w przypadku zaobserwowania człowieka o podwyższonej temperaturze ciała. Zainstalowany akumulator pozwala na 4 godziny bezprzewodowej pracy urządzenia. Należy podkreślić, że odznacza się ono klasą szczelności IP54, może być zatem używane w trudnych warunkach środowiskowych, jak również w plenerze, nawet podczas niesprzyjającej pogody.

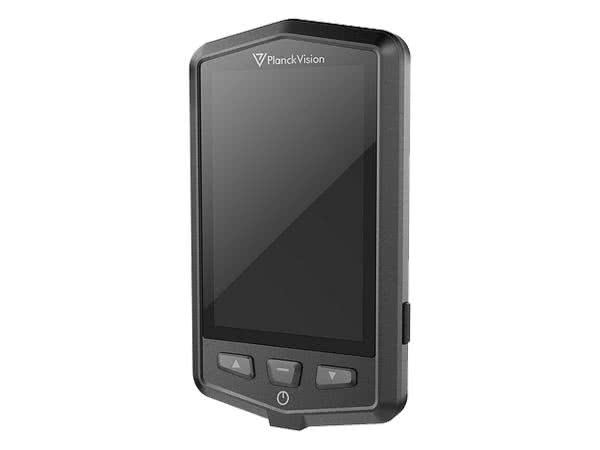

Fotografia 2. Mobilna kamera termowizyjna PVS-TC160-LT wyposażona w wyświetlacz

ThermaCheck Pro

W często uczęszczanych ciągach komunikacyjnych – szkołach, dworcach, dużych firmach itd., optymalnym rozwiązaniem będzie kamera termowizyjna ThermaCheck Pro (fotografia 3), która została opracowana specjalnie do takich zastosowań. Jest montowana naściennie (podobnie jak rejestratory CCTV). Wyposażono ją w czujnik bolometryczny o wyższej rozdzielczości – 336×256 i większym zasięgu – do 6 m. Ma również 5-watową lampę IR, dzięki czemu może służyć jako element systemu monitoringu. Dzięki podwyższonej czułości umożliwia pomiar temperatury poszczególnych osób przemieszczających się szybko i w zwartych grupach. Dzięki pełnej integracji z bezpłatnym oprogramowaniem opracowanym przez Planck Vision Systems po montażu i kalibracji pomiar, obserwacja oraz emisja sygnałów alarmowych odbywają się zupełnie automatycznie, według zaprogramowanych podczas instalacji nastaw.

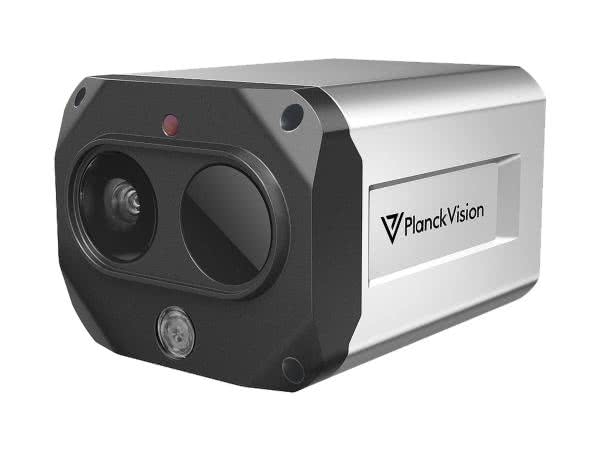

Fotografia 3. Kamera ThermaCheck Pro typu PVS-TC320-EU, urządzenie może służyć do nocnej obserwacji obiektów

Akcesoria

Akcesoria oferowane przez Planck Vision Systems to statywy i uchwyty do wyżej opisanych urządzeń. Należy podkreślić, że stanowią one jedyne opcjonalne wyposażenie kamer producenta. Produkty zostały zaprojektowane tak, aby były w pełni funkcjonalne bez użycia dodatkowych akcesoriów. Statywy do kamer ThermaCheck to lekkie, stabilne, aluminiowe trójnogi mające antypoślizgowe stopy i obrotowe głowice. Dostępne są wersje o wysokości 127 mm oraz w wariancie teleskopowym – rozsuwane od 0,6 m do 1,6 m.

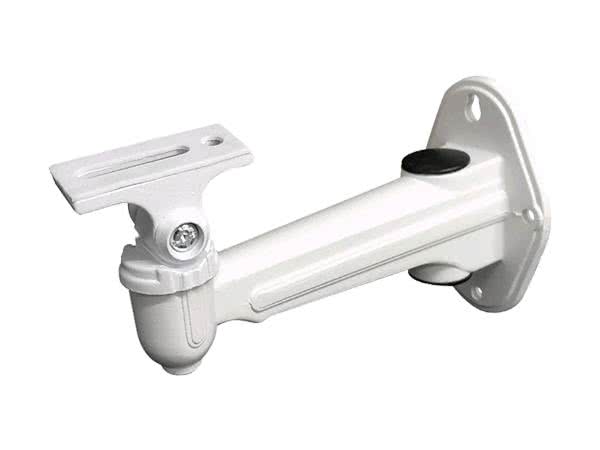

Fotografia 4. Uchwyt ścienny PVS-WB320 do montażu kamery ThermaCheck Pro

Do montażu naściennego (dla modelu ThermaCheck Pro) przygotowano metalowe ramię mocowane do muru, z przegubem umożliwiającym precyzyjne nakierowanie czujnika (fotografia 4).

Transfer Multisort Elektronik Sp. z o.o.

Źródło: https://bit.ly/3LsiYLs

Więcej informacji:

Transfer Multisort Elektronik Sp. z o.o., 93-350 Łódź, ul. Ustronna 41, tel. +48 42 645 55 55, dso@tme.pl, www.tme.eu
