Oscyloskopy USB PicoScope - alternatywa czy konkurencja dla tradycyjnej aparatury?

Oscyloskopy USB PicoScope - alternatywa czy konkurencja dla tradycyjnej aparatury?

Oscyloskopy PC Pico Technology to kompaktowe urządzenia, które potrafią dorównać oscyloskopom stacjonarnym, a nawet przewyższają wiele modeli tradycyjnych pod względem funkcjonalności. Te zaawansowane technologicznie urządzenia korzystają z portu USB w celu przesyłania danych do komputera PC. Obsługą i przetworzeniem danych zajmuje się aplikacja komputerowa. Rozbudowane możliwości analizy zarejestrowanych sygnałów i elastyczne sposoby prezentacji to tylko niektóre zalety takiego rozwiązania.

Oprogramowanie działające na komputerze PC pozwala na wykonywanie skomplikowanych badań, łącznie z analizą protokołów komunikacyjnych i dostarcza informacji łatwych do wyświetlenia i zarchiwizowania. Wszystkie zaawansowane funkcje programu, zawarte są w standardowej wersji – nie ma opcji bardziej rozbudowanych, za które trzeba dodatkowo zapłacić. Producent zapewnia także długą listę nowych funkcjonalności, do których dostęp możliwy jest poprzez bezpłatne aktualizacje oprogramowania.

Firma Pico Technology

Firma powstała w 1991 roku i szybko stała się liderem w dziedzinie oscyloskopów pracujących jako przystawki do komputerów PC. Producent zawsze był doceniany przez klientów za dostarczanie innowacyjnych i jednocześnie korzystnych cenowo alternatyw dla tradycyjnych urządzeń testujących i produktów do akwizycji danych. Efektem tych działań jest oprzyrządowanie wysokiej jakości osiągalne dla wielu użytkowników.

Pico Technology jest firmą, która wkłada ogromny wysiłek w rozwój systemów pomiarowych, aby dostarczać klientom dobrze zaprojektowane i solidnie wykonane produkty, w konkurencyjnej cenie. Wytwarzane oscyloskopy oznaczone są znakiem CE, zgodnie z odpowiednimi dyrektywami europejskimi. Oprogramowanie i dokumentacja dostarczane są w wielu wersjach językowych.

Oprogramowanie PicoScope 6

Oprogramowanie dla urządzeń PicoScope charakteryzuje się dużą łatwością użytkowania, nawet dla osób mniej doświadczonych. Tradycyjne oscyloskopy są autonomicznymi przyrządami, bez możliwości przetwarzania sygnału i wymagające kosztownej rozbudowy dla uzyskania dodatkowych funkcjonalności, takich jak przechowywanie zarejestrowanych pomiarów. W późniejszych generacjach korzystano z nowych technologii cyfrowych, umożliwiając realizację większej liczby funkcji pomiarowych. W konsekwencji tych działań urządzenie pomiarowe stawało się wysoce specjalistyczne i tym samym kosztowne.

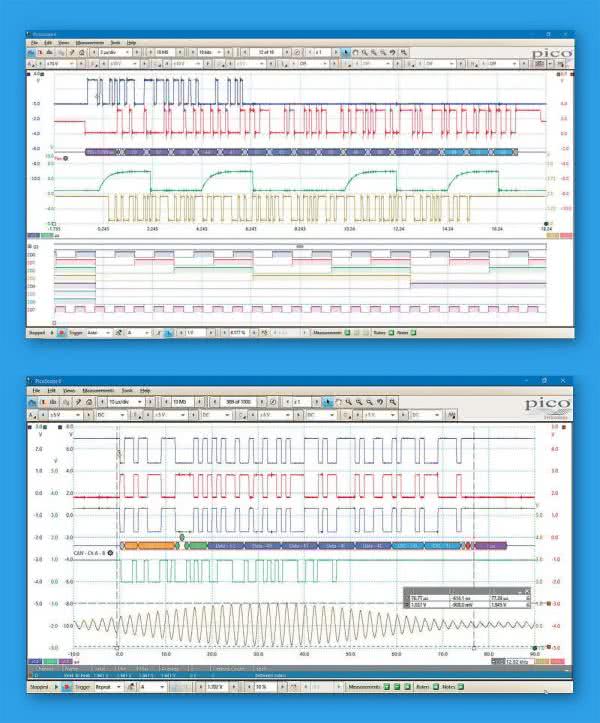

Rysunek 1. Przykładowe okna programu PicoScope 6

Oscyloskopy komputerowe to najnowszy etap w rozwoju technologii aparatury pomiarowej. Efektem jest łączenie dużych możliwości pomiarowych z wygodą obsługi. Wizualizacja wyników pomiarów odbywa się za pośrednictwem komputera użytkownika. W programie PicoScope można wyświetlać proste widoki, pokazujące podstawowe informacje oscyloskopu, lub można korzystać z wielu zaawansowanych funkcji. Na rysunku 1 zaprezentowano przykładowe okna programu PicoScope 6 pokazujące różne sposoby prezentacji pomiarów.

Tryb przechwytywania

Program Picoscope 6 służy do obsługi i wizualizacji przebiegów i może pracować w trzech trybach przechwytywania: w trybie oscyloskopu, trybie prezentacji widma i trybie nadpisywania. Właściwe ustawienie można wybrać przy pomocy przycisków znajdujących się na pasku narzędzi.

  • Tryb oscyloskopu – umożliwia wizualizację głównego przebiegu, a także pozwala na ustawienie czasu przechwytywania w sposób bezpośredni. Korzystając z tego trybu można jednocześnie wyświetlać kilka obwiedni sygnału;
  • Tryb widma – wyświetla główny przebieg, a także umożliwia ustawienie zakresu częstotliwości w sposób analogiczny do specjalistycznych urządzeń – analizatorów widma. Korzystając z tego trybu można jednocześnie wyświetlać kilka widoków przebiegów;
  • Tryb nadpisywania – w trybie tym program prezentuje pojedynczy wykres, wyświetla także poprzednie zarejestrowane obwiednie w kolorach o mniejszej intensywności. Nowe przebiegi sygnału są bardziej widoczne, gdyż mają bardziej jaskrawe barwy.

Widok oscyloskopu wyświetla dane zmierzone w postaci amplitudy sygnału w jednostce czasu. Menu „Widoki” umożliwia otworzenie większej liczby widoków, natomiast w chwili uruchomienia programu, pojawia się jeden znajdujący się w oknie głównym. W tradycyjnych, autonomicznych urządzeniach również wyświetlana jest wspólna oś czasu dla przebiegów oraz poziom sygnału na minimum jednej osi pionowej. W każdym widoku oprogramowania PicoScope 6 może być wyświetlane tyle przebiegów, w ile kanałów został zaopatrzony dany oscyloskop. Dodatkowo w oscyloskopach sygnałów mieszanych (MSO) wyświetlane mogą być dane mieszane, analogowe i cyfrowe na tej samej podstawie czasu.

Podsumowanie

Oscyloskopy PC Pico Technology, dzięki zaawansowanym parametrom mogą z powodzeniem konkurować z urządzeniami autonomicznymi. Budowa systemu pomiarowego jest odmienna od tradycyjnych rozwiązań, gdyż PicoScope wymaga podłączenia do komputera PC.

Jednak takie rozwiązanie wprowadza szereg korzyści, gdyż samo urządzenie pomiarowe ma niewielkie wymiary, a zainstalowanie nowszej wersji aplikacji umożliwia pracę z rozszerzoną funkcjonalnością. Nie bez znaczenia jest też możliwość wyświetlenia wyników na dużym monitorze bez utraty jakości wyświetlanego obrazu. Wybór oscyloskopów USB firmy Pico Technology oznacza pracę z uniwersalnym i ekonomicznym urządzeniem, o konkurencyjnych parametrach i dużej szybkości działania, które wspomaga pracę elektroników i elektryków w wielu zakresach działalności.

Grzegorz Cuber
technical manager
Computer Controls
www.ccontrols.pl

Więcej informacji:

Computer Controls Sp. z o.o., ul. Budowlanych 1, 43-300 Bielsko-Biała, tel. 33 485 94 90, 22 718 31 90, info@ccontrols.pl, www.ccontrols.pl
