Zasilacze modularne NMP MEAN WELL. Dowolność konfiguracji oraz wiele napięć wyjściowych

Zasilacze modularne NMP MEAN WELL. Dowolność konfiguracji oraz wiele napięć wyjściowych

W aplikacjach przemysłowych czy też medycznych możemy dość często spotkać się z koniecznością dostarczenia kilku lub kilkunastu różnych napięć wyjściowych. Główną przyczyną takiego stanu rzeczy jest stopień skomplikowania urządzenia oraz mnogość podzespołów bazujących na różnych potencjałach zarówno dodatnich jak i ujemnych. Najczęściej spotykanymi urządzeniami w których takie rozwiązania występują są różnego rodzaju tomografy komputerowe, skanery czy też urządzenia MRI, CT, PET, drukarki 3D oraz systemy gromadzenia energii.

MEAN WELL, wiodący na świecie producent standardowych zasilaczy, aktywnie angażuje się w dziedzinę zasilaczy modularnych dla przemysłu medycznego. Niedawno wprowadzono na rynek rodzinę modułowych zasilaczy klasy medycznej o małej objętości z różnymi inteligentnymi funkcjami sterowania. Jest to seria NMP, która została wprowadzona w dwóch wersjach – o mocy 650 W (fotografia 1) lub 1200 W (fotografia 2).

Fotografia 1. Stacja bazowa NMP650 z zainstalowanymi modułami wyjściowymi

Nie jest to moc znamionowa każdego z modelów, lecz maksymalna moc stacji bazowej do której producent przygotował dwie wersje modułów napięciowych:

  • z jednym napięciem wyjściowym – NMS-240 (fotografia 3),
  • z dwoma różnymi napięciami wyjściowymi w jednym slocie – NMD-240 (fotografia 4).

W tym miejscu warto również wspomnieć o zdublowanych zabezpieczeniach na każdym kanale wyjściowym modułu NMD, co jest rzadkością w komponentach tego typu.

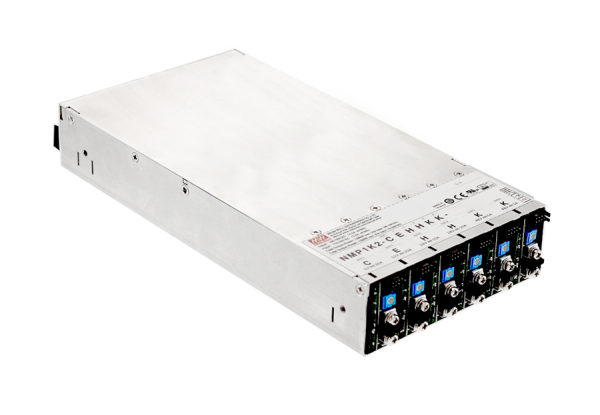

Fotografia 2. Stacja bazowa NMP1K2 z zainstalowanymi modułami wyjściowymi

Parametry zasilania

Urządzenie może być zasilane napięciem z zakresu 90...264 VAC lub 120...370 VDC co jest już standardem wśród zasilaczy. Interesującym rozwiązaniem jest zastosowanie wewnętrznego organicznika prądu rozruchowego. Do tej pory większość zasilaczy wymagała dobrania odpowiedniego zabezpieczenia nadprądowego (tzw. S-ki) uwzględniającego wysoki prąd rozruchowy. W Serii NMP zastosowano natomiast wewnętrzny termistor oraz przekaźnik co skutecznie redukuje wartość prądu rozruchowego.

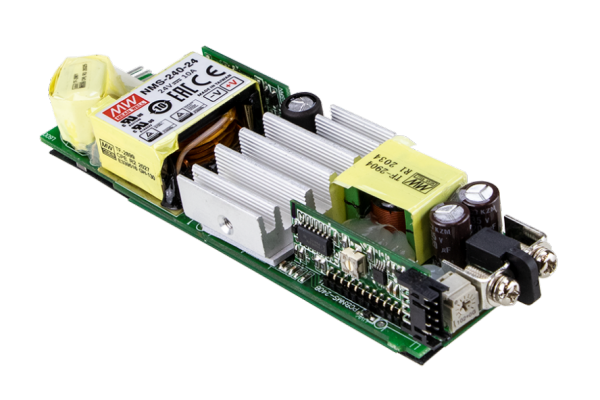

Fotografia 3. Moduł NMS-240

Moduły wyjściowe

Niezależne gniazdo modułu wyjściowego oraz bardzo szeroki zakres napięcia wyjściowego (3...55 VDC) umożliwiają użytkownikom ustawianie oraz modyfikowanie napięcia wyjściowego, prądu czy mocy odpowiednio do wymagań. Zgodnie z oznaczeniem nadanym przez producenta użytkownik ma do wyboru 4 wersje modułów:

  • typ C – dla napięć 3...6 VDC,
  • typ E – 6...15 VDC,
  • typ H – 15...30 VDC oraz,
  • typ K – 30...55 VDC.

Obudowa NMP650 może zmieścić do 4 modułów napięciowych, natomiast NMP1K2 do 6 modułów. W celu ułatwienia użytkownikowi właściwego dobrania modelu producent udostępnił również specjalny plik konfiguracyjny dzięki któremu w łatwy i przystępny sposób można znaleźć właściwe oznaczenie samodzielnie.

Zabezpieczenia i sterowanie

Seria NMP jest wyposażona w inteligentne funkcje sterowania, takie jak kontrola napięcia i prądu, zdalne włączanie i wyłączanie zasilania (Remote ON/OFF), ostrzeżenie o nadmiernej temperaturze czy też sygnał DC OK zapewniając tym samym zdalne sterowanie i monitorowanie aplikacji. Jest szczególnie istotne w rozbudowanych i skomplikowanych urządzeniach medycznych.

W celu zapewnienia kontroli temperatury prędkość wentylatora jest automatycznie regulowana za pomocą funkcji wykrywania temperatury wewnętrznej. Obroty wentylatora są płynnie regulowane co zapewnia niższy hałas oraz możliwie optymalne warunki pracy zasilacza. Zminiaturyzowana obudowa 1U znacznie zwiększa gęstość mocy oraz sprawdza się w rozwiązaniach gdzie liczy się każdy dodatkowy centymetr przestrzeni.

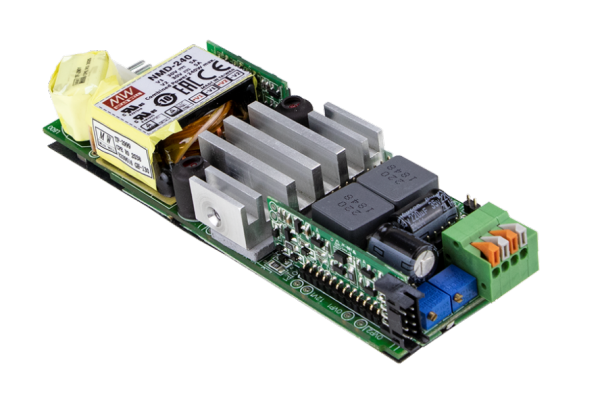

Fotografia 4. Moduł NMD-240

W urządzeniu zaimplementowano również szereg zabezpieczeń. Standardem jest zabezpieczenie zwarciowe oraz nadprądowe – w tym przypadku realizowane w zakresie 115% ±10% prądu znamionowego. Jest ono automatycznie wyłączane po przywróceniu znamionowych warunków pracy. Kolejnym jest zabezpieczenie nadnapięciowe OVP które dodatkowo zostało wyposażone w możliwość regulacji progu zadziałania. Ten szczegół może okazać się bardzo istotny w celu uzyskania pełnej kompatybilności zasilacza z urządzeniem.

Certyfikacja

Zasilacze modularne NMP spełniają przepisy bezpieczeństwa medycznego (normy PN-EN 60601-1, IEC 62368-2) oraz ma wymagany poziom izolacji 2X MOPP zaś projekt obwodów elektrycznych odnosi się również do przepisów branży IT (IEC 62368-1).

Podsumowanie

Wiele funkcji oraz wysoka jakość gwarantowana przez producenta mogą w pełni zaspokoić wymagania wszystkich branż w których stosowane są zasilacze modularne. Pięcioletnia gwarancja oraz weryfikacja jakości każdego egzemplarza sprawiają, że rodzina NMP to inteligentne wielomodułowe rozwiązanie zapewniające wysoką wydajność oraz niezawodność. Urządzenia można znaleźć w ofercie Autoryzowanego Dystrybutora marki MEAN WELL w Polsce – firmy Elmark Automatyka.

Elmark Automatyka

Więcej informacji:

Elmark Automatyka S.A., 05-075 Warszawa, ul. Niemcewicza 76, tel. +48 227 737 937, zasilacze@elmark.com.pl, www.elmark.com.pl
