Przewody płaskie i taśmy FPC/FFC w praktyce konstruktora
Poniedziałek, 01 Lipiec 2024

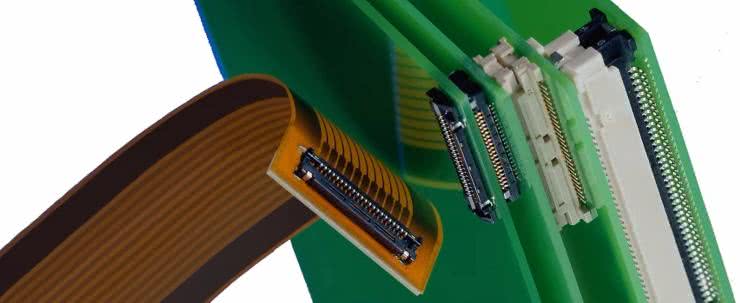

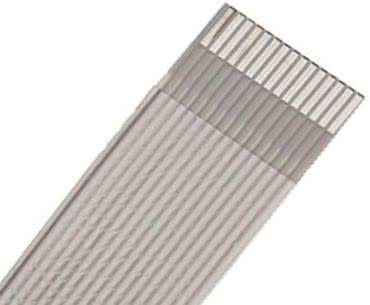

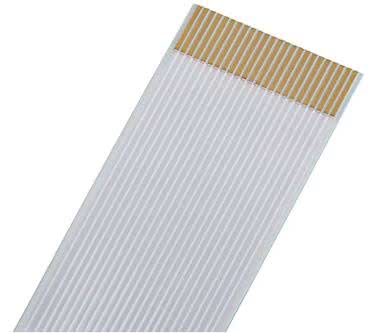

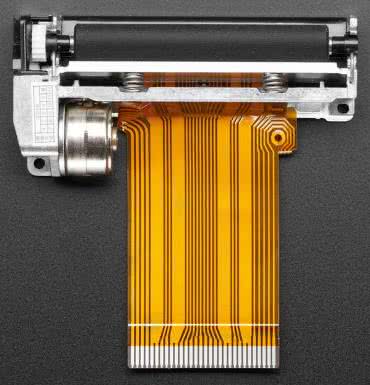

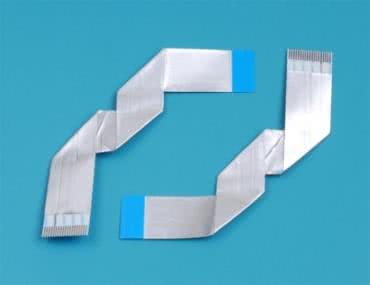

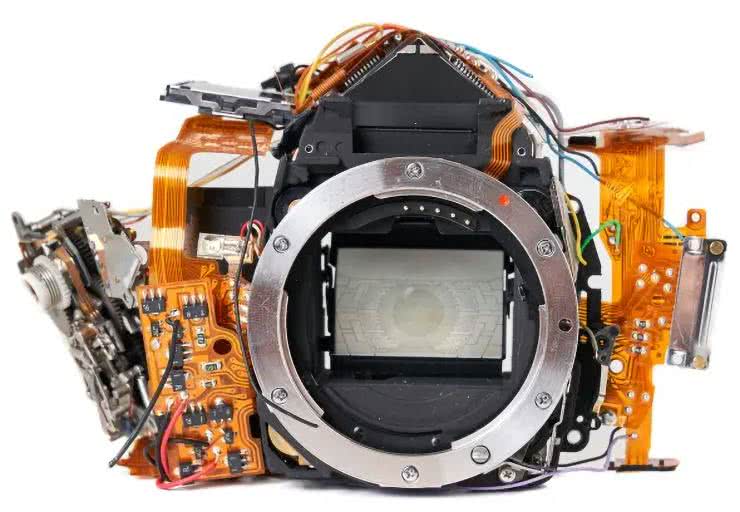

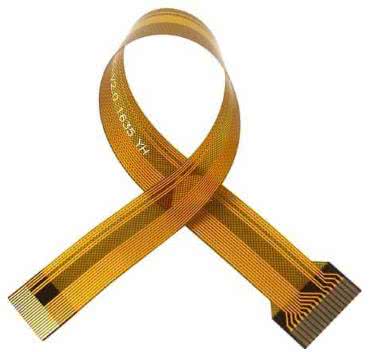

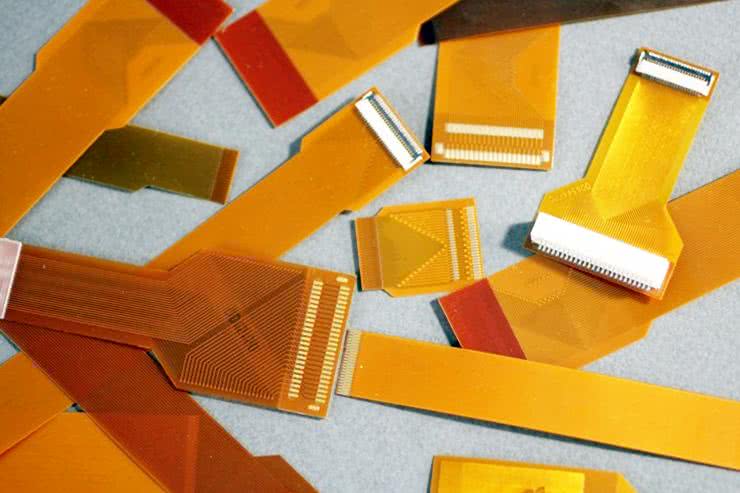

Miniaturyzacja urządzeń elektronicznych – w szczególności sprzętu komputerowego i fotograficznego, elektroniki ubieralnej czy urządzeń mobilnych – przyczyniła się do znaczącego wzrostu popularności połączeń płytka-płytka, realizowanych za pomocą przewodów FFC oraz taśm FPC. Konwencjonalne wiązki kablowe są natomiast szeroko stosowane w dużych systemach, które zazwyczaj dają projektantom znacznie większą swobodę prowadzenia okablowania wewnątrz obudowy urządzenia lub szafy instalacyjnej. W lipcowym numerze „Elektroniki Praktycznej” bierzemy pod lupę praktyczne zagadnienia związane z aplikacjami przewodów taśmowych w nowoczesnych urządzeniach elektronicznych.
Podjęcie właściwych decyzji projektowych w kwestii oprzewodowania wewnętrznego zdecydowanie nie kończy się na określeniu ilości dostępnej przestrzeni i geometrii docelowej wiązki lub taśmy – pod uwagę trzeba bowiem wziąć szereg czynników elektrycznych, mechanicznych, środowiskowych oraz materiałowych, a dodatkową komplikację stanowią wymogi EMC oraz kwestie integralności sygnałów. Tematyka okablowania wewnętrznego urządzeń, tak bliska praktykującym elektronikom (zarówno projektantom, jak i serwisantom), jest niezwykle szeroka – dlatego też w artykule przyjrzymy się wybranym zagadnieniom związanym z rodzajami stosowanych przewodów oraz kompatybilnych z nimi złączy.
Znaczenie okablowania wewnętrznego we współczesnej elektronice
Choć wiele produkowanych obecnie urządzeń elektronicznych bazuje na pojedynczej płytce drukowanej, odgrywającej jednocześnie rolę mechanicznego nośnika dla wszystkich złączy zastosowanych w danym produkcie, to zdecydowanie częściej mamy jednak do czynienia z sytuacją, w której konstrukcja bazuje na kilku modułach wymagających...
