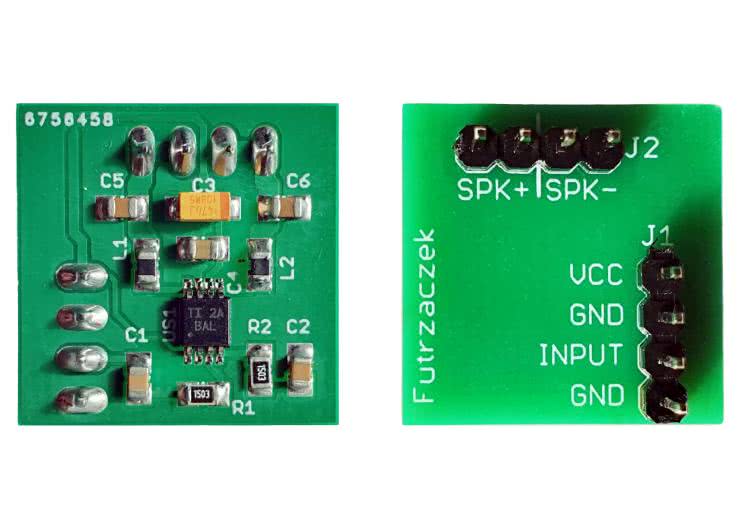

Miniaturowy wzmacniacz audio w klasie D

Podstawowe parametry: monofoniczny wzmacniacz audio pracujący w klasie D moc wyjściowa: do 1,4 W przy zasilaniu 5 V i impedancji 8 Ω rozmiar płytki tylko 20 mm × 20 mm bez dodatkowego radiatora sprawność do 84% możliwość sterowania głośnikami o impedancji 4 Ω, 16 Ω i 32 Ω pobór prądu w stanie spoczynku do 4,5 mA (zasilanie 5,5 V) pobór prądu przy pełnym wysterowaniu do 270 mA (zasilanie 5 V) zasilanie napięciem stałym 2,5…5 V (głośnik 8 Ω) lub 2,5…4,2 V (głośnik 4 Ω) Kompletny moduł wzmacniacza audio na jednostronnej płytce drukowanej o wymiarach 20 mm × 20 mm, bez jakiegokolwiek dodatkowego chłodzenia? To nie żart, lecz fakt. Dzięki temu małemu i lekkiemu modułowi można bez problemu „udźwiękowić” takie rzeczy jak sprzęt AGD, zabawki czy domofony. Niemal nie wydziela ciepła, więc nie trzeba...
