Programowany przekaźnik czasowy

Programowany przekaźnik czasowy
Pobierz PDF Download icon
Nasz programowany przekaźnik czasowy to układ cyklicznego przełącznika o możliwości zaprogramowania czasu załączenia i czasu wyłączenia przekaźnika. Może pracować w dwóch trybach - sekundowym i minutowym z zakresem nastaw od 1 do 99.

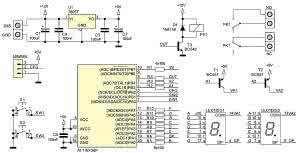

Rysunek 1. Schemat ideowy przekaźnika czasowego

Schemat elektryczny przekaźnika czasowego pokazano na rysunku 1. Urządzenie powinno być zasilane napięciem stałym o wartości 12 V doprowadzonym do złącza ZAS. Może to być dowolny zasilacz napięcia 12 V o wydajności prądowej niemniejszej niż 200 mA. Stabilizator U1 dostarcza napięcie +5 V a kondensatory C1...C4 zapewniają odpowiednią jego filtrację.

Pracą urządzenia steruje mikrokontroler ATtiny26 taktowany wewnętrznym sygnałem zegarowym. Stan urządzenia jest obrazowany na podwójnym wyświetlaczu siedmiosegmentowym ze wspólną anodą. Katody 2-cyfrowego, multipleksowanego wyświetlacza LED dołączono przez rezystory ograniczające prąd R5...R12 do portów PA0... PA7.

Rolę kluczy załączających zasilanie wyświetlaczy pełnią tranzystory T1 i T2 sterowane z portów PB3 i PB4. Zworka LED ON, a właściwie jej brak, pozwala na wyłączenie wyświetlacze na czas pracy układu. Na potrzeby wprowadzenia nastaw, układ wyposażono w 2 przyciski oznaczone S1 i S2. Sygnały z przycisków doprowadzono do portów PB0 i PB1 - poziomem aktywnym jest logiczne "0".

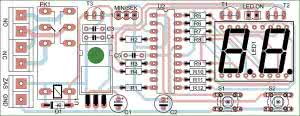

Rysunek 2. Schemat montażowy przekaźnika czasowego

Schemat montażowy przekaźnika czasowego pokazano na rysunku 2, zmontowano go na niewielkiej, dwustronnej płytce drukowanej o wymiarach 36 mm×94 mm z użyciem elementów przewlekanych. Montaż jest typowy i nie powinien przysporzyć problemów, a układ zmontowany ze sprawnych elementów powinien od razu pracować prawidłowo.

Aby zaprogramować czas wyłączenia przekaźnika należy wcisnąć i przytrzymać przez około 3 sekundy przycisk S1. Po chwili zaczną migać dolne segmenty wyświetlacza. Można teraz puścić przycisk, a przy pomocy przycisków S1 i S2 zwiększyć lub zmniejszyć migającą wartość widoczną na wyświetlaczu. Po ustawieniu wymaganego czasu należy ponownie wcisnąć i przytrzymać przycisk S1.

Aby ustawić czas włączenia przekaźnika należy wcisnąć i przytrzymać przycisk S2, zasygnalizowane to zostanie migotaniem górnych segmentów wyświetlaczy. Zmian dokonujemy analogicznie jak przy ustawianiu czasu wyłączenia - przyciskami S1 i S2. Po ustawieniu właściwej wartości, aby zakończyć proces programowania, należy ponownie wcisnąć i przytrzymać przycisk S2 - parametry zostaną zapisane w pamięci nieulotnej.

Należy jeszcze pamiętać o ustawieniu jednostki czasu zworką w pozycji SEK lub MIN. Po tych czynnościach urządzenie jest gotowe do pracy, a załączenie wyjścia sygnalizowane jest świeceniem kropki przy cyfrze jedności. Na czas pracy urządzania można wyłączyć wyświetlacze poprzez usunięcie zworki LED_ON. Trzeba mieć świadomość, że odmierzanie czasu może być obarczone pewną niedokładnością, w szczególności dotyczy to pracy w zakresie minutowym.

EB

Artykuł ukazał się w
Elektronika Praktyczna
sierpień 2014
