Zasilacz do lampki LED

Zasilacz do lampki LED
Pobierz PDF Download icon
Moduł umożliwia bezpośrednią zasilanie diod LED napięciem sieciowym 230 VAC. Można go zastosować w roli lampki sygnalizacyjnej w szafach sterowniczych, rozdzielnicach, elektronarzędziach, a także do podświetlenia przełączników czy gniazdek. Poza tym ma tę zaletę, że gwarantuje pracę bez "efektu migotania".

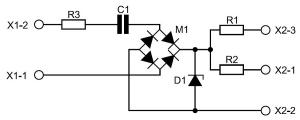

Rysunek 1. Schemat ideowy zasilacza do lampki LED

Schemat ideowy zasilacza do lampki LED znajduje się na rysunku 1. Zasilanie diody LED odbywa się poprzez zasilacz beztransformatorowy. Układ zasilacza beztransformatorowego zasilanego z sieci energetycznej jest ogólnie znany. Wielokrotnie był opisywany na łamach EP.

Należy jednak pamiętać o tym, że moduł jest zasilany z sieci energetycznej, więc w układzie występują napięcia niebezpieczne dla zdrowia i życia człowieka.

Rysunek 2. Schemat montażowy zasilacza do lampki LED

Oznacza to, że dotknięcie jakiegokolwiek punktu takiego układu może skończyć się porażeniem i śmiercią. Dlatego też tego typu urządzeń w żadnym wypadku nie powinni wykorzystywać młodzi, niedoświadczeni amatorzy.

Schemat montażowy lampki LED pokazano na rysunku 2. Montaż nie powinien sprawić problemów nawet mniej doświadczonym w lutowaniu, pomimo użycia trzech elementów SMD.

Rysunek 3. Sposób włączenia i kolory diod LED dołączanych do X2

Aby zmniejszyć wysokość modułu, nóżki kondensatora C1 należy zagiąć pod kątem 90° i tak wlutować go w obwód drukowany. Po zmontowaniu zasilacza należy starannie skontrolować poprawność montażu.

Błąd może zaowocować uszkodzeniem elementów, a nawet ich wybuchem. Na rysunku 3 pokazano sposób i kolory dołączanych diod LED do złącza oznaczonego X2. Dla zwiększenia bezpieczeństwa użytkowania moduł można umieścić w rurce termokurczliwej, którą następnie należy obkurczyć gorącym powietrzem.

Jakub Sobański
mavin@op.pl

Artykuł ukazał się w
Elektronika Praktyczna
sierpień 2014
