Czasówka ON/OFF

Piątek, 01 Sierpień 2014

Prezentowany układ umożliwia załączenie nadzorowanego urządzenia na określony, regulowany czas w zakresie od 0 do około 10 minut. Dodatkowo, jest możliwe wcześniejsze wyłączenie urządzenia, przed upływem odmierzonego czasu.

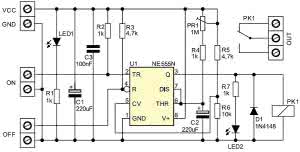

Rysunek 1. Schemat ideowy wyłącznika czasowego

Timer może zostać wmontowany w dowolne urządzenie elektroniczne bądź elektryczne, gdzie zastąpi wyłącznik mechaniczny. Przykładem może być lampka nocna, która zwykle spełnia swoją funkcję przez kilka minut. Dobrym rozwiązaniem byłoby wyposażyć ją w układ odłączający napięcie po upływie pewnego czasu jednocześnie nie uniemożliwiając jej ręcznego wyłączenia.

Schemat ideowy wyłącznika czasowego pokazano na rysunku 1 natomiast montażowy na rysunku 2. Sercem układu jest nieśmiertelny układ scalony NE555 pracujący w jednym z najczęściej stosowanych rozwiązań, czyli w konfiguracji generatora monostabilnego.

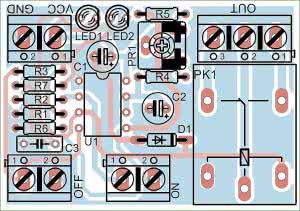

Rysunek 2. Schemat montażowy wyłącznika czasowego

Generuje on impulsy o czasie trwania zależnym od pojemności kondensatora C2 oraz ustawienia suwaka potencjometru PR1. Wejście START, wyzwalające pracę układu czasowego, zostało włączone pomiędzy TRI (wyprowadzenie 2) a masę układu.

Wejście STOP, kończące odmierzanie czasu, włączono pomiędzy wejście Reset (wyprowadzenie 4) a masę układu. Dioda LED1 informuje o obecności napięcia zasilania. Przekaźnik PK1 oraz dioda LED 2 sygnalizująca jego zadziałanie są sterowane bezpośrednio z wyjścia OUT (wyprowadzenie 3).

Urządzenie może być zasilane napięciem 12...15 V z zasilacza, baterii lub akumulatora. W egzemplarzu modelowym zastosowano przekaźnik c cewką na 12 V_DC o dopuszczalnym prądzie obciążenia styków 10 A i napięciu 230 V_AC.
