Schemat ideowy modułu zamieszczono na rysunku 1, natomiast montażowy na rysunku 2. Moduł okaże się niezwykle przydatny zawsze, gdy zajdzie potrzeba zbudowania niewielkiego sterownika lub prototypu układu współpracującego z płytką Arduino. Wszystkie sygnały z płytki bazowej ze złącz J1...J4 zostały wyprowadzone na złącza szpilkowe J5...J13. Na płytce modułu znalazło się również miejsce na uniwersalną płytkę stykową ze 170 polami.
Takie rozwiązanie umożliwia montaż i uruchamianie własnych układów prototypowych lub zamontowanie dodatkowych elementów wykonawczych i dowolne ich połączenie z płytką bazową. Dodatkowo na potrzeby wykonania interfejsu użytkownika, płytkę wyposażono w 2 przyciski oznaczone jako S1 i S2. Stanem aktywnym przycisków jest poziom "0", a ich sygnały doprowadzone zostały na złącze szpilkowe J10.

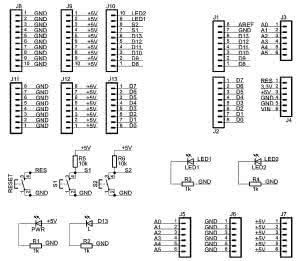

Rysunek 1. Schemat ideowy modułu rozszerzeń dla AVTduino |

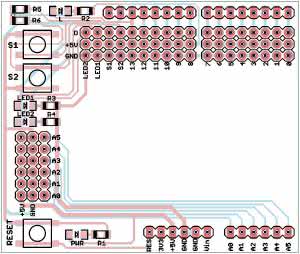

Rysunek 2. Schemat montażowy modułu rozszerzeń dla AVTduino |
Na płytce modułu zostały umieszczone 2 diody LED (LED1, LED2) wraz z rezystorami ograniczającymi ich prąd (R3, R4). Anody diod dołączono do + 5 V, a katody wyprowadzono również na złącze szpilkowe J10. Dioda LED PWR informuje o obecności napięcia zasilania płytki modułu.
Montaż układu jest typowy i nie powinien przysporzyć problemów, na spodzie płytki stykowej znajduje się dwustronna taśma mocująca umożliwiająca przytwierdzenie jej do płytki modułu.
