Konwerter S88 na S88N

Konwerter S88 na S88N
Pobierz PDF Download icon
Centralka NanoX (AVT-5234) obsługuje moduły informacji zwrotnej S88. Stwarzają one problemy, jeśli są połączone długimi przewodami. Aby zwiększyć odporność na zakłócenia, a tym samym długość magistrali, warto zastosować opisany konwerter.

Konwerter umożliwia przesłanie sygnałów S88 przez typowy kabel sieci Ethernet. Dzięki temu, że sygnały CLOCK i LOAD są umieszczone w parze z masą wzrosła odporność tych sygnałów na zakłócenia. Budowa konwertera jest nieskomplikowana. Całość składa się z dwóch gniazd. Jedno dla S88 typu SN25-6, drugie dla S88N typu RJ-45. Płytka jednowarstwowa wymaga zamontowania jednej zworki. Konwertery należy zastosować po obu stronach kabla ETH. Ich schematy ideowe pokazano na rysunku 1 i rysunku 2, natomiast montażowe na rysunku 3.

Rysunek 1. Schemat ideowy płytki S88/S88F

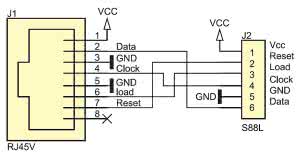

Rysunek 2. Schemat ideowy płytki S88/S88N

Rysunek 3. Schemat montażowy
płytki S88/S88F i S88/S88N

Sławomir Skrzyński, EP

Artykuł ukazał się w
Elektronika Praktyczna
marzec 2014
