Miniaturowy przetwornik C/A z WM8727

Miniaturowy przetwornik C/A z WM8727
Pobierz PDF Download icon

Miniaturowy przetwornik C/A z odbiornikiem S/PDIF typu WM8804 i układem WM8727 może służyć jako samodzielne urządzenie lub moduł wbudowany we wzmacniacz audio, rozszerzający jego funkcje o bezpośrednie wejście sygnału cyfrowego S/PDIF w standardzie optycznym lub coaxialnym.

Układ WM8804 jest popularnym odbiornikiem/dekoderem sygnałów S/PDIF na standard I²S. Przetwornik WM8727 pochodzi z "budżetowej" linii produktów firmy Wolfson i znajduje zastosowanie w sprzęcie powszechnego użytku, takim jak odtwarzacze MP3, DVD itp. Układ zawiera wszystkie elementy konieczne do poprawnej pracy i wymaga tylko kondensatora odprzęgającego zasilanie.

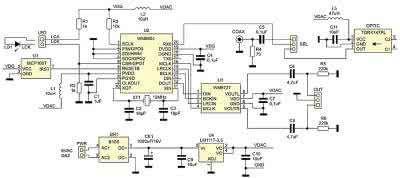

Rysunek 1. Schemat ideowy miniaturowego przetwornika C/A

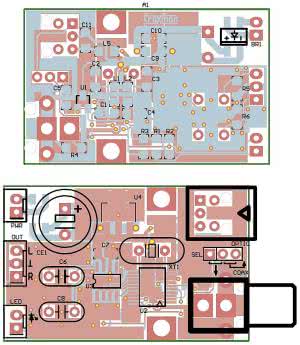

Rysunek 2. Schemat montażowy miniaturowego przetwornika C/A

Sygnał I²S zostaje poddany interpolacji cyfrowej i filtrowaniu w bloku filtrów cyfrowych (taktowany sygnałem MCLK), skąd poprzez modulatory delta-sigma trafia na przetwornik z przełączanymi pojemnościami, konwertujący sygnał do postaci analogowej. Ten sygnał jest wstępnie filtrowany za pomocą filtra dolnoprzepustowego. Przetwornik wybrano ze względu na dobre parametry, prostą aplikację, łatwą w montażu obudowę SO8 oraz niską cenę (ok. 2 USD za sztukę). Układ do poprawnej pracy wymaga tylko kondensatora odprzęgającego zasilanie.

Schemat ideowy przetwornika pokazano na rysunku 1. Sygnał wejściowy S/PDIF z odbiornika optycznego TORX lub wejścia coax, po wybraniu aktywnego źródła za pomocą zwory SEL, jest doprowadzony do odbiornika S/PDIF (U2). Po zdekodowaniu - w standardzie I²S - jest doprowadzony do wejścia przetwornika C/A (U3). Układ generatora sygnału zerowania MCP100T (U1) zapewnia poprawny start U2 po załączeniu zasilania.

Napięcie zasilające U2 jest dodatkowo filtrowane za pomocą dławików L1 i L2 oraz kondensatorów C1 i C4 zmniejszając oddziaływanie części cyfrowej, i analogowej odbiornika S/PDIF. Układ U2 jest taktowany za pomocą rezonatora XT1 (12 MHz). Dioda LD1 sygnalizuje poprawne dekodowanie sygnału S/PDIF. Sygnał wyjściowy z przetwornika C/A, poprzez kondensatory separujące składową stałą C6 i C8, jest doprowadzony do złącza wyjściowego OUT.

Cały układ zasilany z napięcia przemiennego 6 V poprzez mostek prostowniczy BR1 i stabilizator LDO o napięciu wyjściowym 3,3 V. Kondensatory C9 i C10 odsprzęgają stabilizator U4.

Wykaz elementów

Rezystory: (SMD 1206)
R1, R2: 1 kΩ
R3: 10 kΩ
R4: 75 Ω
R5, R6: 220 kΩ

Kondensator: (SMD 1206)
C1: 1 µF
C2, C3: 18 pF
C4, C5, C7: 0,1 µF
C6, C8: 4, 7 µF (foliowy R=5 mm)
C9…C11: 10 µF
CE1: 1000 µF/16 V (elektrolit. R=5 mm)

Półprzewodniki:
BR1: B10S (mostek prostowniczy SMD)
LD1: dioda LED
OPTIC: TORX147PL (odbiornik optyczny)
U1: MCP100T (SOT-23)
U2: WM8804 (SSOP-20)
U3: WM8727 (SO-8)
U4: LM1117-3.3 (SOT-223)

Inne:
COAX: gniazdo RCS do druku
L1, L2: 10 mH (SMD 1206)
L5: 47 mH (SMD 1206)
LED: złącze SIP 2,54 mm
OUT, PWR, SEL, LED: złącze SIP 2,54 mm
XT1: 12 MHZ (kwarc HC49U)

Układ zmontowano na niewielkiej płytce drukowanej. Sposób montażu jest typowy i nie wymaga opisu. Rozmieszczenie elementów na płytce drukowanej pokazano na rysunku 2. Poprawnie zmontowany układ nie wymaga uruchomienia. Po sprawdzeniu poprawności montażu można dołączyć źródło S/PDIF, zasilanie i cieszyć się muzyką.

Adam Tatuś, EP

Artykuł ukazał się w
Elektronika Praktyczna
styczeń 2014
