Booster Extender

Budowa rozgałęziacza (rysunek 1) jest banalnie prosta. Wszystkie linie gniazda JP1 są połączone z JP2. Do tego gniazda podłączamy główny booster, który poza zasilaniem części makiety będzie obsługiwał tor serwisowy. Można tu też przyłączyć booster małej mocy obsługujący tylko i wyłącznie tor serwisowy. Do pozostałych gniazd doprowadzono tylko masę, sygnał DCC oraz linię błędu "ERR". Sygnał "Ack/Err" może być podłączony do JP1 za pośrednictwem zworki.

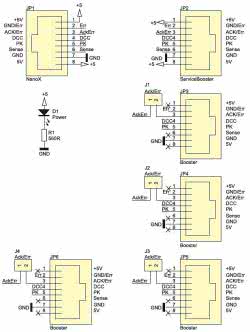

Rysunek 1. Schemat ideowy BoosterExterndera

Rysunek 2. Schemat montażowy BoosterExterndera

Montaż jest typowy i nie wymaga szczegółowego omawiania - schemat montażowy pokazano na rysunku 2. Ze względu na zastosowanie płytki jednowarstwowej konieczne jest wlutowanie kilkunastu zworek. Nie montujemy złącz J1...J4 ponieważ są umieszczone pod gniazdami RJ. Jeśli konieczne jest zwarcie J1...J4 należy to zrobić od strony ścieżek kawałkiem przewodu.

Rozgałęźnik nie wymaga uruchamiania i działa zaraz po podłączeniu. Trzeba pamiętać, aby do gniazda JP1 podłączyć centralkę natomiast do JP2 booster obsługujący tor serwisowy, ponieważ tylko z tego gniazda doprowadzono sygnał "sense" umożliwiający odczyt informacji zwrotnej.

Do pozostałych gniazd można podłączyć booster-y obsługujące kolejne części makiety. Rozgałęźnik współpracuje także z manipulatorem "MiniDcc" wchodzącym w skład zestawu AVT-5211. Gdy do rozgałęźnika podłączamy booster z zestawu AVT-5211, nie montujemy zworek "ACK/ Err". Płytkę rozgałęźnika przystosowano do umieszczenia w obudowie Z-70.

Sławomir Skrzyński, EP
