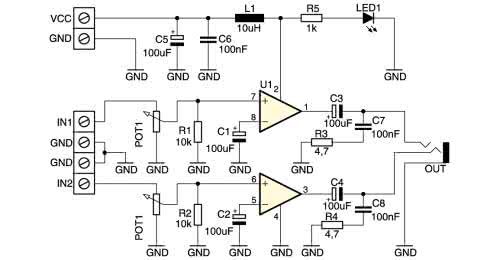

Schemat elektryczny wzmacniacza pokazano na rysunku 1. Jest to typowa aplikacja z niewieloma komponentami zewnętrznymi.
Układ pracuje poprawnie w zakresie napięć zasilania już od 1,8 V aż do 15 V DC, a moc oddawana do obciążenia wynosi około 650 mW (przy napięciu 12 V i słuchawkach o oporności 32 Ω). Sygnał wejściowy pochodzący ze złącza IN trafia na potencjometr regulacji głośności POT1, a dalej do układu U1. Sygnał wyjściowy jest podawany poprzez kondensatory separujące C3 i C4 na złącze wyjściowe Mini-Jack, do którego bezpośrednio dołączamy słuchawki. Dioda LED1 informuje o załączeniu napięcia zasilania.
Schemat montażowy wzmacniacza pokazano na rysunku 2. Montaż układu jest typowy i nie powinien przysporzyć problemów, a układ zmontowany ze sprawnych elementów powinien działać od włączenia zasilania. Napięcie zasilania, oraz sygnał wejściowy należy doprowadzić do złącz śrubowych.
EB
- R1, R2: 10 kΩ
- R3, R4: 4,7 kΩ
- R5: 1 kΩ
- C1…C5: 100 μF/25 V
- C6…C8: 100 nF
- U1: TDA2822
- L1: 10 μH
- LED1: LED 3 mm
- POT1: 50 kV/B (stereofoniczny)
- OUT: gniazdo jack stereo 3 mm Złącza śrubowe 2,54 mm
