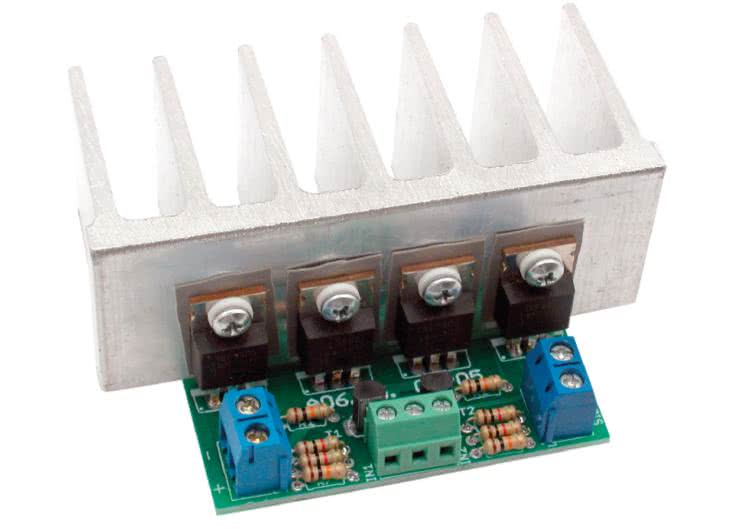

Mostek H

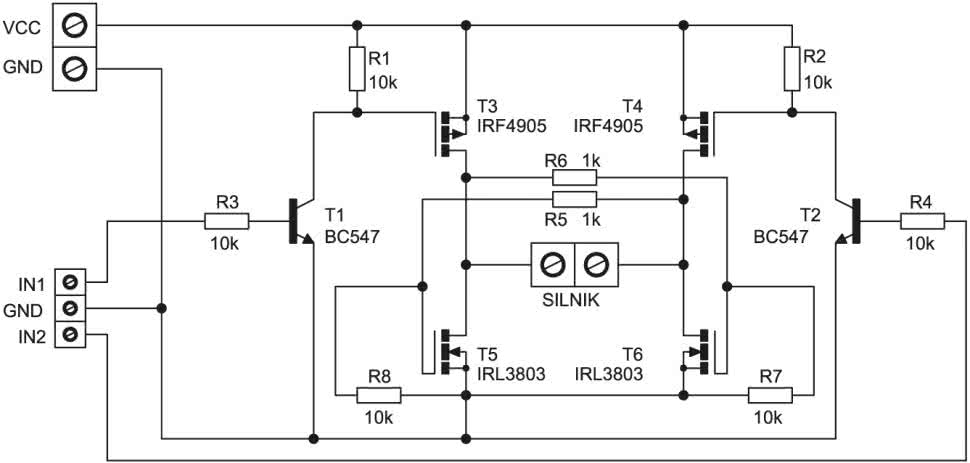

Schemat ideowy modułu mostka H pokazano na rysunku 1.

Rysunek 1. Schemat ideowy mostka H

W proponowanym rozwiązaniu elementami wykonawczymi, bezpośrednio zasilającymi dołączony do układu silnik, są cztery tranzystory MOSFET pracujące w układzie mostka, w którego przekątnej został włączony silnik. Pojawienie się poziomu wysokiego na wejściu IN1 spowoduje spolaryzowanie tranzystora T1, a w konsekwencji jednoczesne włączenie tranzystorów T3 i T6 oraz obrót silnika w jednym kierunku. Podobnie spolaryzowanie bazy tranzystora T2 wywoła włączenie tranzystorów T2 i T5 oraz obrót silnika w kierunku przeciwnym.

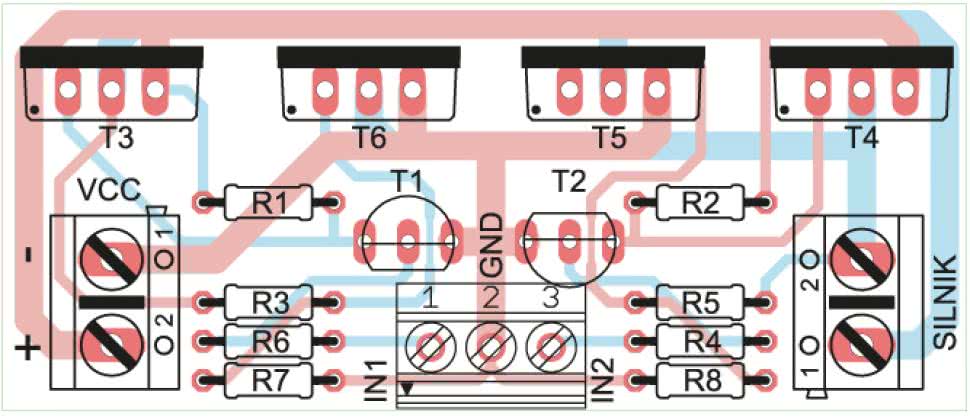

Schemat montażowy mostka H pokazano na rysunku 2.

Rysunek 2. Schemat montażowy mostka H

Sterownik wykonano na laminacie dwustronnym z użyciem elementów przewlekanych. Montaż jest typowy i nie powinien przysporzyć kłopotów. Należy pamiętać, aby układ mocy wyposażyć w radiator, a pod tranzystory zastosować podkładki i tulejki izolacyjne.
