Wzmacniacz o mocy 20 W z układem LM1875

Zalecane napięcie zasilania wzmacniacza wynosi 2×17 V AC. Może on współpracować z głośnikami o impedancji 4 Ω lub 8 Ω osiągając moc wyjściową 20 W. Co ważne, w danych katalogowych podano, że przy tej mocy zniekształcenia wynoszą zaledwie 0,015% (fwe=1 kHz). Pasmo przenoszenia (dane katalogowe) przy spadku -3 dB rozciąga się od 20 Hz do 70 kHz. Układ ma wbudowane zabezpieczenia przeciwzwarciowe i termiczne.

Rysunek 1. Schemat ideowy wzmacniacza z układem LM1875

Schemat aplikacyjny układu LM1875 z układem zasilacza pokazano na rysunku 1. Układ scalony LM1875 jest wyposażony w wewnętrzne zabezpieczenia termiczne i przeciwzwarciowe. Sygnał wejściowy dostarczany do wzmacniacza jest podawany przez kondensator C4.

Zapobiega on przedostawaniu się na wejście końcówki mocy składowej stałej. Rezystor R2 ustala rezystancję wejściową wzmacniacza, natomiast rezystory R3 i R4 ustalają wzmocnienie układu.

Zasilacz to zwykły prostownik dwupołówkowy. Dwa zmienne, symetryczne napięcia wtórne transformatora o przeciwnych fazach uzyskane z dwóch szeregowo połączonych uzwojeń są podawane na złącza AC i GND zasilacza. Trafiają one na mostek Graetz’a zbudowany z diod D1…D4, w którym są prostowane dwupołówkowo i wygładzane przez kondensatory elektrolityczne C5, C6 dla dodatniej linii zasilania i C7, C8 dla ujemnej. Na wyjściu zasilacza otrzymujemy napięcie dodatnie i ujemne względem masy układu, które doprowadzone zostało do układu LM1875.

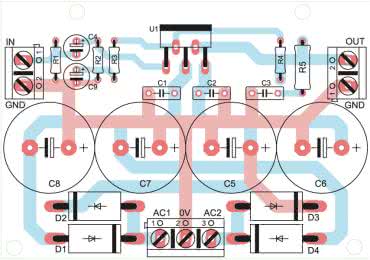

Rysunek 2. Schemat montażowy wzmacniacza z układem LM1875

Schemat montażowy wzmacniacza pokazano na rysunku 2. Montaż jest typowy i nie powinien sprawić kłopotów. Należy pamiętać o przykręceniu układu LM1875 do radiatora po uprzednim odizolowaniu go podkładką silikonową. Ważnym elementem jest również transformator o odpowiednio dobranej wydajności prądowej. Próba zasilania ze źródła o mniejszej wydajności nie tylko nie pozwoli na uzyskanie pełnej mocy wyjściowej wzmacniacza, ale spowoduje zakłócenie jego pracy.
