Moduł jest uniwersalny i umożliwia rozbudowę pola wyświetlania do 16 cyfr. Doskonale nadaje się do rozszerzania możliwości Arduino przy wykorzystaniu biblioteki I²C "Wire" środowiska Arduino oraz przykładów programów dostępnych w sieci.
Schemat modułu pokazano na rysunku 1. Nie odbiega on od typowej aplikacji SAA1064. Układ U1 steruje segmentami poprzez porty P1...P16, które mają wbudowane, sterowane programowo źródła prądowe o wydajności 3, 6 lub 12 mA, co umożliwia regulowanie jasności wyświetlacza. Tranzystory Q1 i Q2 są kluczami załączającymi wyświetlacze, częstotliwość wybierania jest określana ustalana za pomocą kondensatora C1 o pojemności 2,2...3,3 nF.

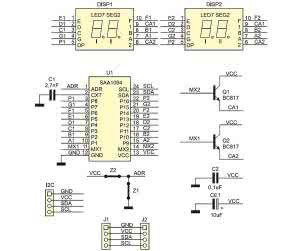

Rysunek 1. Schemat ideowy modułu LED7_Expander |

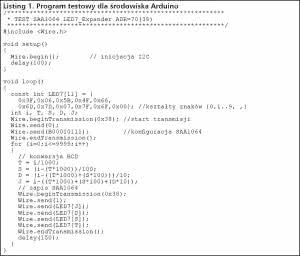

Listing 1. Program testowy dla środowiska Arduino |
Aby można było zestawiać "dłuższe" układy wyświetlające wykorzystano możliwość adresacji układu U1. Zależnie od wartości napięcia doprowadzonego do wejścia ADR jest możliwy wybór adresu zgodnie z tabelą 1.
Moduł jest zgodny ze standardem Arduino I²C. Sygnały interfejsowe i zasilanie są doprowadzone są do 4-pinowego złącza typu EH - I²C. Moduł jest zasilany napięciem 5 V, kondensatory C1 i CE1 filtrują napięcie zasilania. Złącza J1 i J2 wyprowadzają sygnały I/O ekspandera oraz powielają magistralę I²C, aby można było ją prowadzić pomiędzy modułami typowym kablem SIP4 1:1. Uwaga: niektóre fabryczne kable maja przeplot 1-4,2-3, aby je wykorzystać należy zamienić kolejność wyprowadzeń w jednym złączu EH.
LED7_Expander zmontowano na dwustronnej płytce drukowanej. Rozmieszczenie elementów przedstawia rysunek 2. Ze względu na upakowanie w pierwszej kolejności należy zamontować tranzystory Q1 i Q2 oraz kondensator C2, w następnej kolejności wyświetlacze i złącza. Jako ostatnie montujemy rezystory R1 i R2 (wybierając odpowiedni adres modułu), kondensatory C1 i CE1 oraz układ U1.

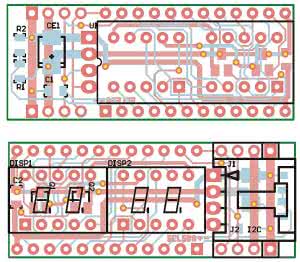

Rysunek 2. Schemat montażowy modułu LED7_Expander |

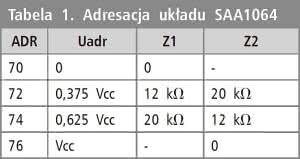

Tabela 1. Adresacja układu SAA1064 |
Konstrukcja mechaniczna modułu umożliwia bezproblemową współpracę z płytkami stykowymi lub prototypowymi. Zalecam stosowanie długich (30...40 mm) złącz SIP wlutowanych w taki sposób, aby wyprowadzenia wystawały po obu stronach płytki drukowanej. Ten sposób montażu umożliwia wygodne stosowanie modułu w płytkach stykowych oraz ułatwia wyprowadzenie sygnałów czy rozszerzanie magistrali I²C. Moduł nie ma rezystorowo podciągających linie interfejsu, należy je zamontować w razie potrzeby w układzie sterującym magistralą. Na listingu 1 zamieszczono krótki program testowy dla środowiska Arduino.
Adam Tatuś, EP
