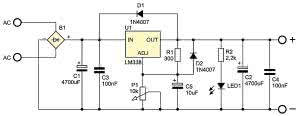

Schemat ideowy proponowanego rozwiązania pokazano na rysunku 1. Napięcie wejściowe jest prostowane za pomocą mostka Graetza (B1) i filtrowane przez kondensatory C1 i C6. Układ LM338 zawiera w swej strukturze zabezpieczenia, które zapobiegają jego przegrzaniu oraz uszkodzeniu tranzystora wyjściowego spowodowanego zwarciem wyjścia.
O obecności napięcia na wyjściu zasilacza informuje dioda LED1. Napięcie wyjściowe ustala się za pomocą potencjometru R4. Napięcie to zmienia się zgodnie ze wzorem: Uwy=1,25[V]*(1+R4/R2). Maksymalne napięcie przyłożone do wejścia układu LM338 nie powinno przekroczyć wartości 40 V.

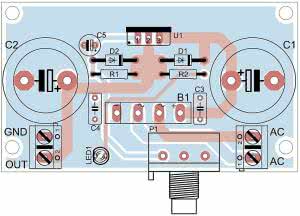

Schemat montażowy zasilacza pokazano na rysunku 2, zmontowano go na niewielkiej płytce drukowanej wykonanej na laminacie dwustronnym. Montaż jest typowy i nie powinien przysporzyć kłopotów. Należy pamiętać aby układ U1 wyposażyć w radiator.
Wykaz elementów:R1: 300 Ω |
