Miniaturowy wzmacniacz o mocy 2×6 W

Miniaturowy wzmacniacz o mocy 2×6 W
Pobierz PDF Download icon
Pełnowartościowy, stereofoniczny wzmacniacz mocy z układem TDA1517. Jest zasilany napięciem pojedynczym, osiąga moc wyjściową 2×6 W na obciążeniu 4 Ω. Całość zaprojektowano jako niewielki moduł o wymiarach 30 mm×38 mm, który "wszędzie się zmieści".

Moduł wzmacniacza można zastosować we własnoręcznie wykonanym sprzęcie nagłaśniającym lub zamontować w urządzeniu fabrycznym, np. w miejsce uszkodzonej końcówki mocy. Idealnie sprawdzi się również jako wzmacniacz mocy do komputera.

Na rysunku 1 pokazano schemat ideowy modułu. Układ wzmacniacza TDA1517 zawiera zabezpieczenia przeciwzwarciowe i termiczne. Sygnał wejściowy dostarczany do wzmacniacza jest podawany przez kondensatory C1...C2. Zapobiegają one prze dostawaniu się na wejście końcówki mocy składowej stałej. Kondensator C3 filtruje wewnętrzne napięcie odniesienia, natomiast kondensatory C4 i C5 filtrują napięcie zasilania, które powinno zawierać się w przedziale 6...16 VDC.

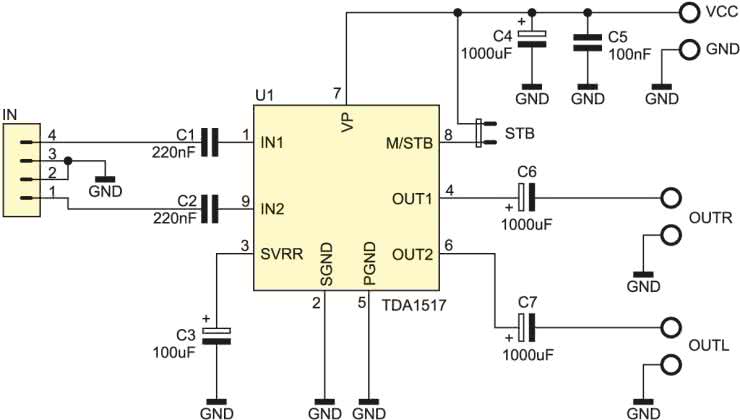

Rysunek 1. Schemat ideowy modułu wzmacniacza z TDA1517

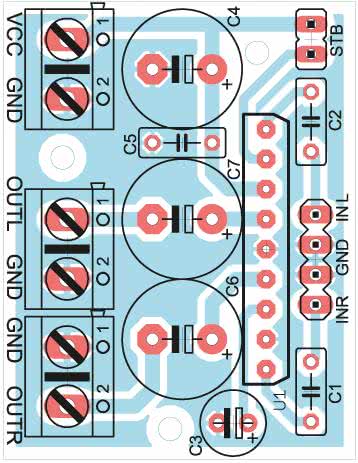

Rysunek 2. Schemat montażowy modułu wzmacniacza z TDA1517

Zworka STB pozwala na włączanie i wyłączanie wzmacniacza będącego cały czas pod napięciem. Udogodnieniem wynikającym z takiego rozwiązania jest brak konieczności stosowania wyłączników o dużej obciążalności prądowej.

Wykaz elementów:

C1, C2: 220 nF
C3: 100 µF/25 V
C5: 100 nF
C4, C6, C7: 1000 µF/25 V
U1: TDA1517
VCC, OUTL, OUTR: Złącze ARK2/500

Rozmieszczenie elementów na płytce drukowanej wzmacniacza pokazano na rysunku 2. Jego montaż jest typowy i nie powinien przysporzyć kłopotów.

EB

Dodatkowe materiały znajdziesz na FTP
user: 32858, pass: 4285avne
