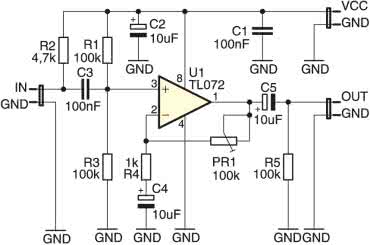

Rysunek 1. Schemat ideowy wzmacniacza mikrofonowego
Schemat ideowy układu pokazano na rysunku 1. Do budowy wzmacniacza mikrofonowego zastosowano układ TL072 w aplikacji wzmacniacza nieodwracającego z zasilaniem napięciem pojedynczym. Kondensatory C1 i C2 filtrują napięcie zasilania. Mikrofon dołączony do wejścia IN jest zasilany za pomocą rezystora R2. Wzmocnienie wzmacniacza jest regulowane płynnie potencjometrem PR1. Obwód kondensator C5 - rezystor R5 odcina składową stałą na wyjściu OUT.
Schemat montażowy wzmacniacza pokazano na rysunku 2. Zbudowano go na niewielkiej płytce dwustronnej o wymiarach 10x25mm. Elementy SMD montowane są po obudwu stronach płytki dlatego ich montaż wymaga nieco uwagi. Montaż rozoczynamy od przylutowania wzmacniacza operacyjnego , rezystora R5 oraz kondensatora C1. Elementy te montujemy od strony górnej. Pozostałe kondensatory i rezystory należy zamontować po drugiej stronie płytki. Jako ostatnie montujemy goldpiny, mikrofon oraz potencjometr montażowy PR1 (dodatkowe pola umozliwiają zastosowanie również potencjometru SMD).
Rysunek 1. Schemat montażowy wzmacniacza mikrofonowego
Wzmacniacz powinien być zasilany stabilizowanym, dobrze odfiltrowanym napieciem stałym z zakresu 6...16 V. Pobór prądu nie przekracza 5 mA. Przy uruchamianiu należy zwrócić baczną uwagę na podłączenie masy wzmacniacza do masy dalszych stopni. Niewłaściwe połączenie może zwiększyć szumy, zniekształcenia, a nawet doprowadzić do wzbudzania się.
Wykaz elementów
Rezystory:
R1, R3, R5: 100 kΩ (SMD 0805) R2: 4,7 kΩ (SMD 0805) PR1: 100 kΩ (pot. montażowy)
Kondensatory:
C1, C3: 100 nF (SMD 0805)
C2, C4, C5: 10 μF/16 V
Półprzewodniki:
U1: TL072 (SOIC08)
Inne:
IN, OUT, VCC: listwa goldpin 1×2
Dodatkowe materiały na CD/FTP:
ftp://ep.com.pl, user: 13621, pass: 175brjf7
