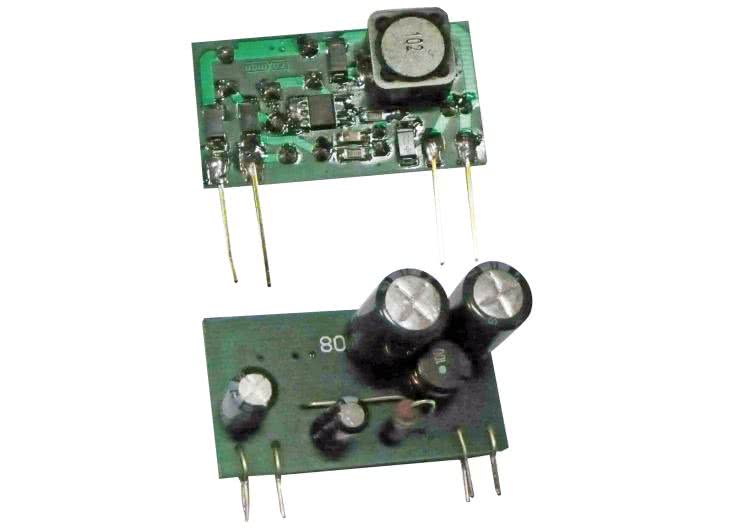

Zasilacz beztransformatorowy z układem LNK304

W porównaniu z typowym zasilaczem opartym o szeregowy kondensator, ten charakteryzuje się wyższą sprawnością, lepszą dokładnością utrzymywania napięć wyjściowych, mniejszymi wymiarami oraz pracą w szerokim zakresie napięć zasilania: 85…265 VAC. Może on być wykorzystywany do zasilania urządzeń niewymagających separacji od sieci, do napraw lub modyfikacji układów z szeregowym zasilaczem kondensatorowym.

Schemat zasilacza przedstawiono jest na rysunku 1.

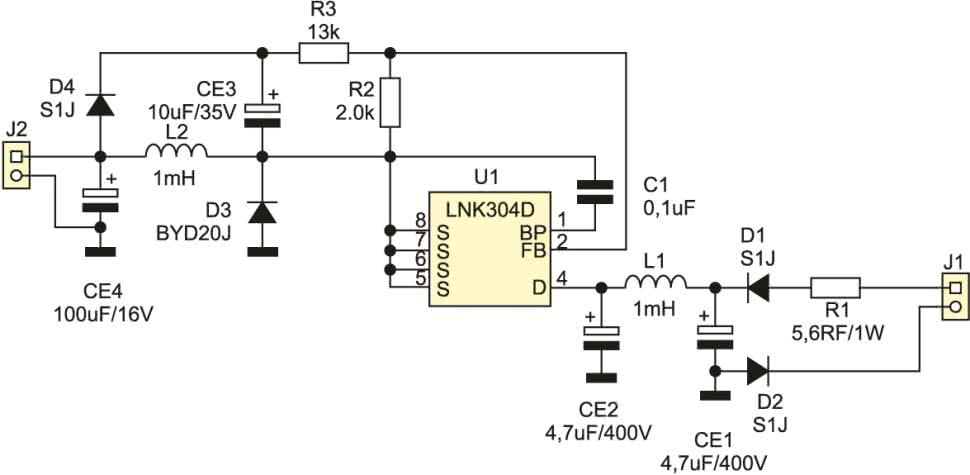

Rysunek 1. Schemat ideowy zasilacza

Zaprojektowano go na podstawie aplikacji układu scalonego LNK304D. Sieciowe napięcie zasilania, poprzez prostownik diodowy zbudowany z D1 i D2 oraz filtr złożony z kondensatorów CE1 i CE2 oraz dławika L1, jest doprowadzone do przetwornicy obniżającej napięcie. Za przetwarzanie energii zasilania odpowiedzialny jest obwód dławik L2 – dioda D3 – kondensator CE4 oraz klucz w układzie U1. Napięcie wyjściowe jest ustalane za pomocą dzielnika R3/R2 włączonego w pętli sprzężenia zwrotnego. Rezystor R1 pełni funkcje bezpiecznika (wymóg niepalności). Dla poprawnej pracy przetwornicy jest konieczne wstępne obciążenie. Jeżeli zasilany układ nie pobiera prądu o natężeniu min. 3 mA, to jest konieczne wstępne obciążenie rezystorem 3,3 kΩ.

Układ zmontowano na jednostronnej płytce drukowanej. Rozmieszczenie elementów przedstawia rysunek 2.

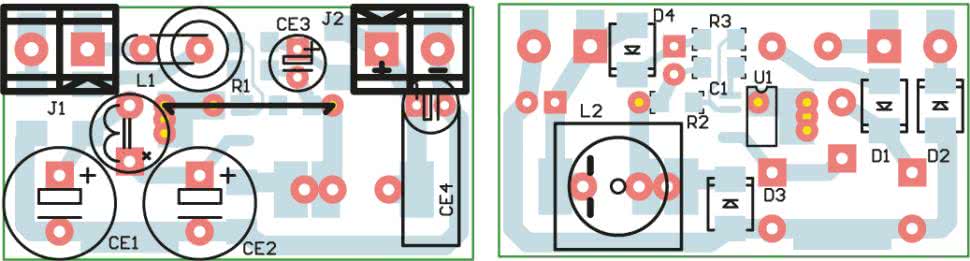

Rysunek 2. Rozmieszczenie elementów na płytce drukowanej zasilacza

Dla zachowania niewielkich wymiarów, większość elementów jest SMD. Jako dławik L2 można zastosować typowy dławik pionowy 1 mH/280 mA (f>100 kHz) lub dławik SMD – DE1207.

Sposób montażu jest typowy i nie wymaga opisu. Poprawnie zmontowany układ nie wymaga uruchamiania. Należy tylko po lutowaniu sprawdzić poprawność oraz przemyć płytkę, aby usunąć wszelkie zabrudzenia mogące wpływać na pracę zasilacza.

Adam Tatuś, EP
