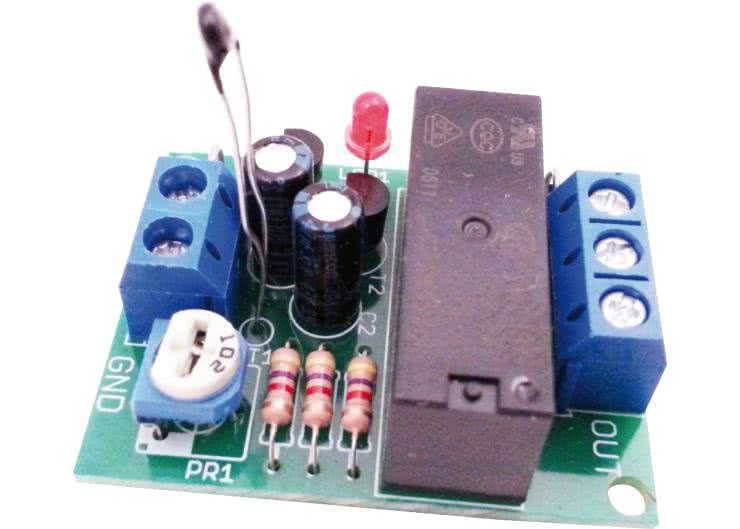

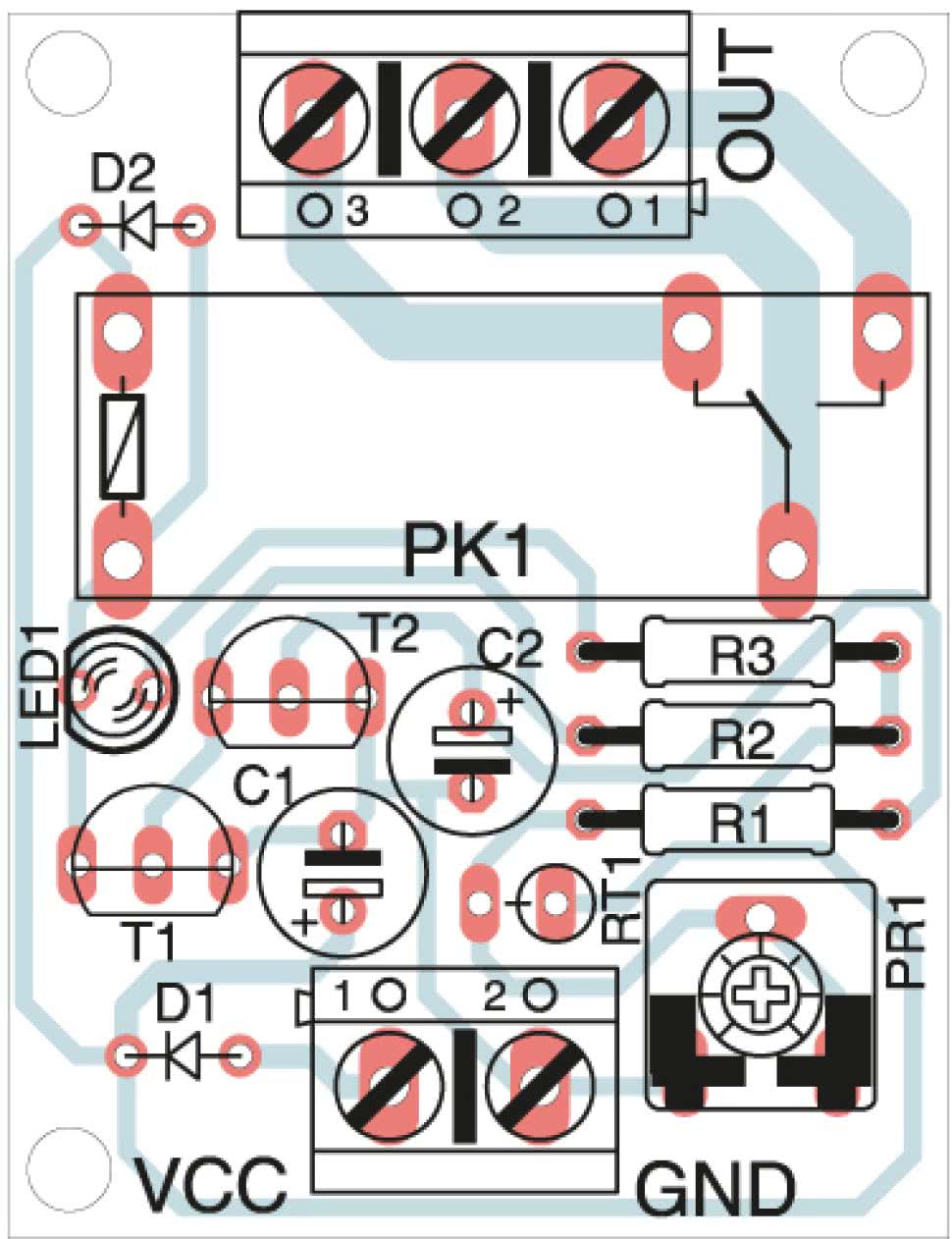

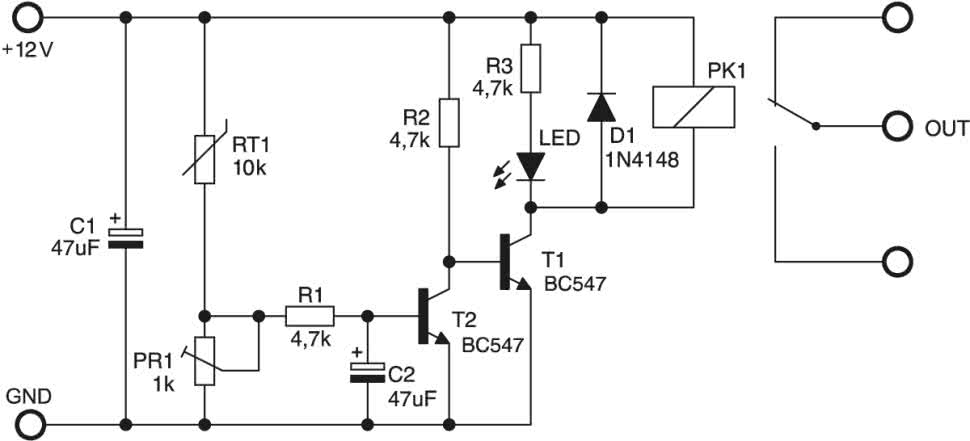

Schemat elektryczny regulatora temperatury pokazano na rysunku 1 natomiast montażowy na rysunku 2.
Jest to chyba najprostszy w budowie układ termostatu, jaki był dotychczas opisany w Elektronice Praktycznej. W momencie gdy temperatura opada, wzrasta oporność termistora RT1. W konsekwencji tranzystor T2 przestaje przewodzić, a tranzystor T1 zostaje włączony i zostaje załączony przekaźnik PK1. Potencjometr PR1 służy do regulacji progu zadziałania układu termostatu. Przy podanych wartościach elementów próg zadziałania można regulować w zakresie około +10...+80°C. Dopuszczalne obciążenie styków zastosowanego w układzie modelowym przekaźnika wynosi 8 A.
Montaż regulatora jest typowy i nie wymaga uruchomienia, prawidłowo zmontowany powinien zadziałać prawidłowo zaraz po włączeniu napięcia zasiania.
EB
- R1...R3: 4,7 kΩ
- PR1: 1 kΩ
- C1, C2: 47 μF/25 V
- T1, T2: BC547
- D1: 1N4148
- LED: dioda LED
- RT1: termistor NTC 10 kΩ
- PK1: RM96P12
- ARK2/500 – 1 szt.
- ARK3/500 – 1 szt.
