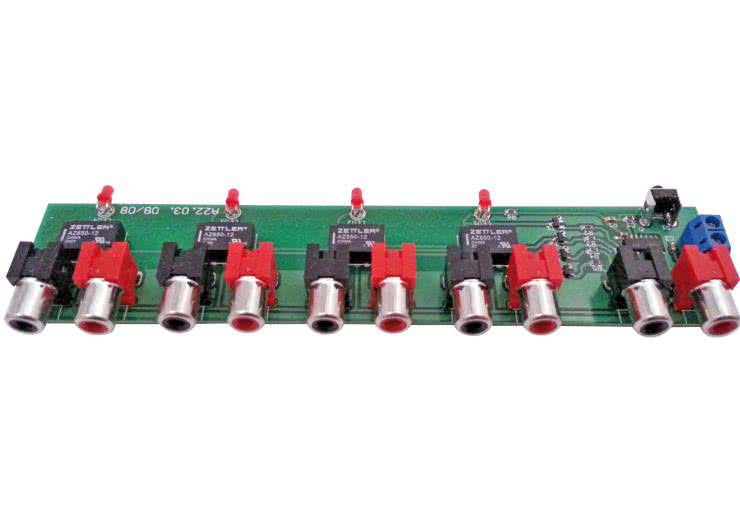

Schemat elektryczny selektora pokazano na rysunku 1, natomiast montażowy na rysunku 2.

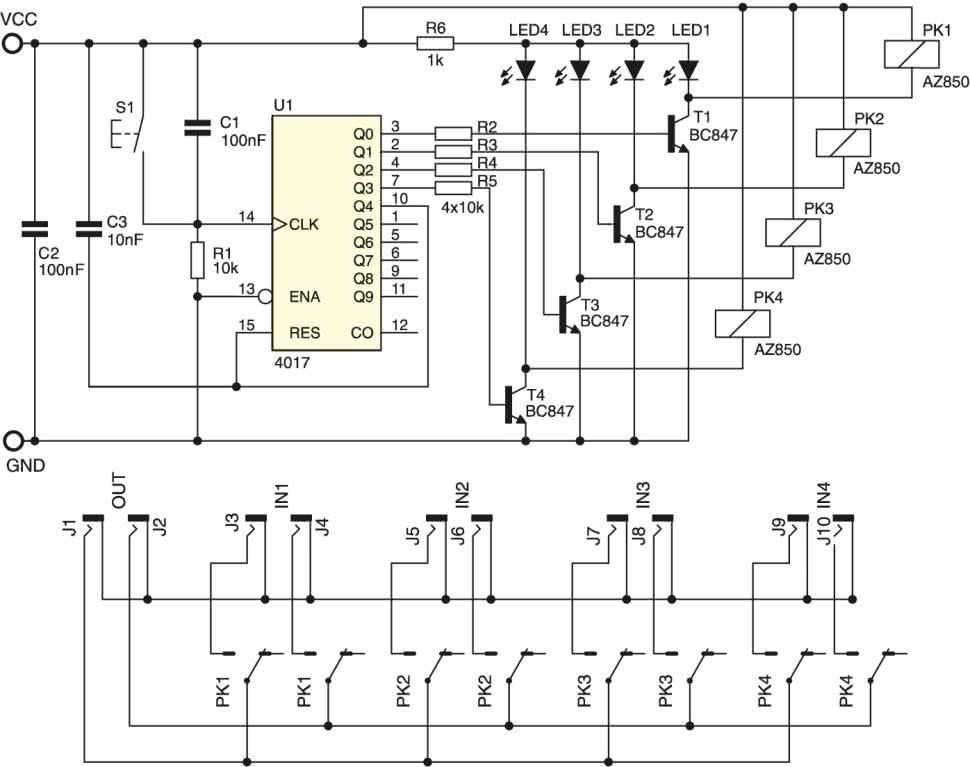

Rysunek 1. Schemat ideowy uniwersalnego przełącznika sygnałów

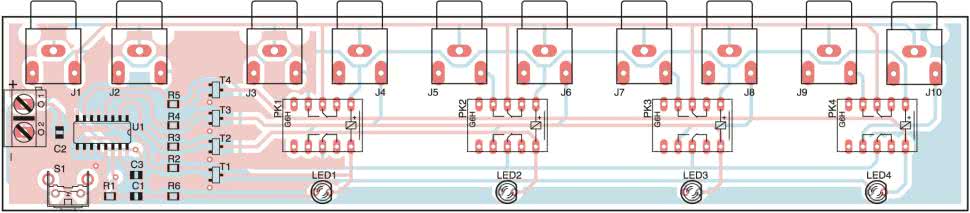

Rysunek 2. Schemat montażowy uniwersalnego przełącznika sygnałów
W roli elementów przełączających zastosowano przekaźniki, a wyboru źródła sygnału wejściowego dokonuje się za pomocą przycisku. Pracą układu steruje popularny układ 4017 zawierający w swej strukturze licznik dziesiętny. Cykl zliczania został skrócony do czterech stanów przez połączenie wyjścia Q3 z wejściem RES. Kondensator C1 eliminuje drgania styku przycisku S1 mogące powodować niekontrolowaną pracę układu. Każde naciśnięcie przycisku S1 to podanie impulsu na wejście zliczające CLK, które wywołuje zmianę stanu licznika, a w konsekwencji przełączenie kolejnego przekaźnika.
EB
Wykaz elementów:
Rezystory:
- R1...R5: 10 kΩ
- R6: 1 kΩ
Kondensatory:
- C1, C2: 100 nF
- C3: 10 nF
Półprzewodniki:
- T1...T4: BC847
- LED1...LED4: dioda LED
- U1: 4017
Pozostałe:
- PK1...PK4: AZ850-12 lub podobny
- J1...J10: złącze CINCH
