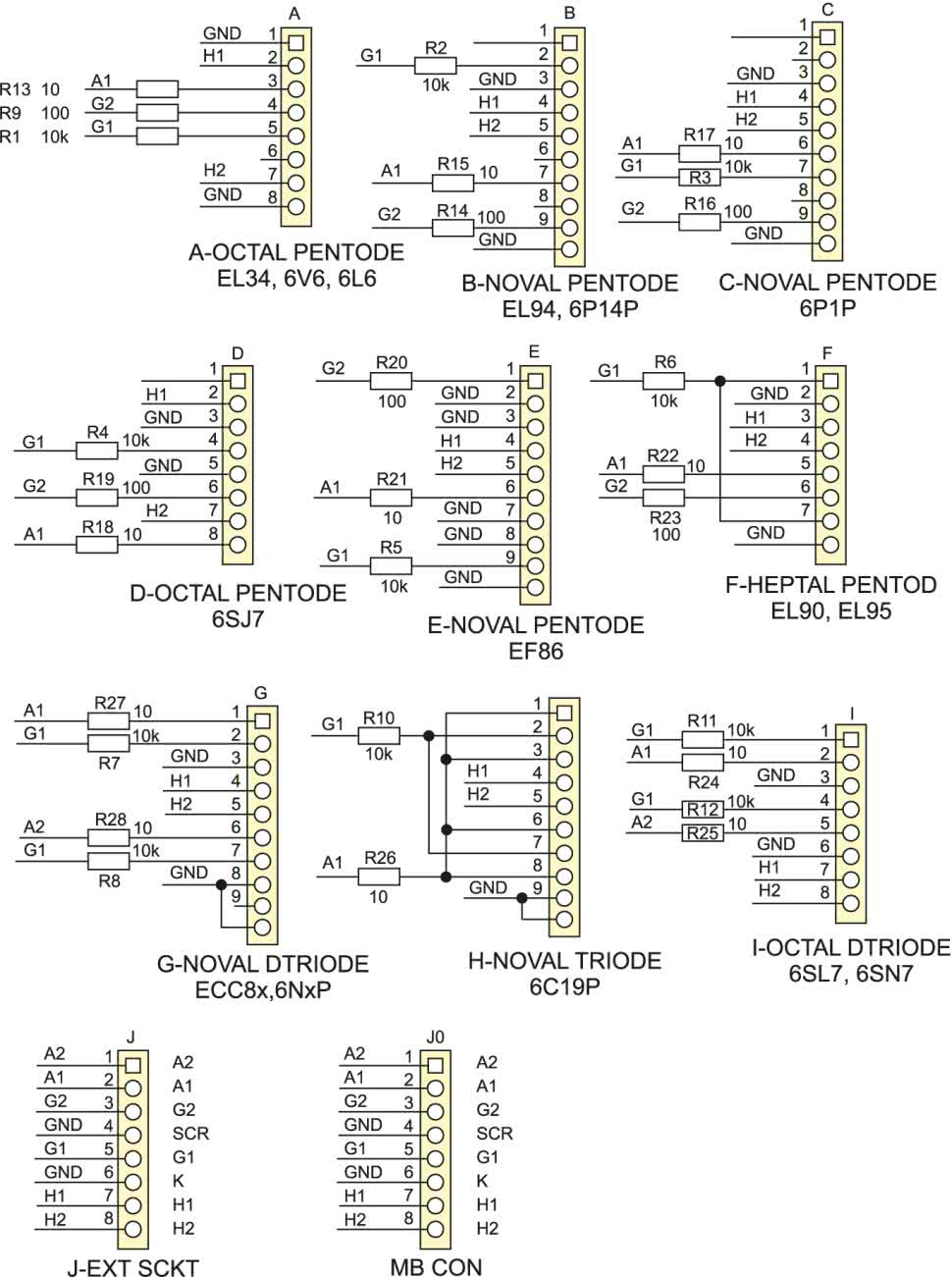

Schemat płytki zamieszczono na rysunku 1.

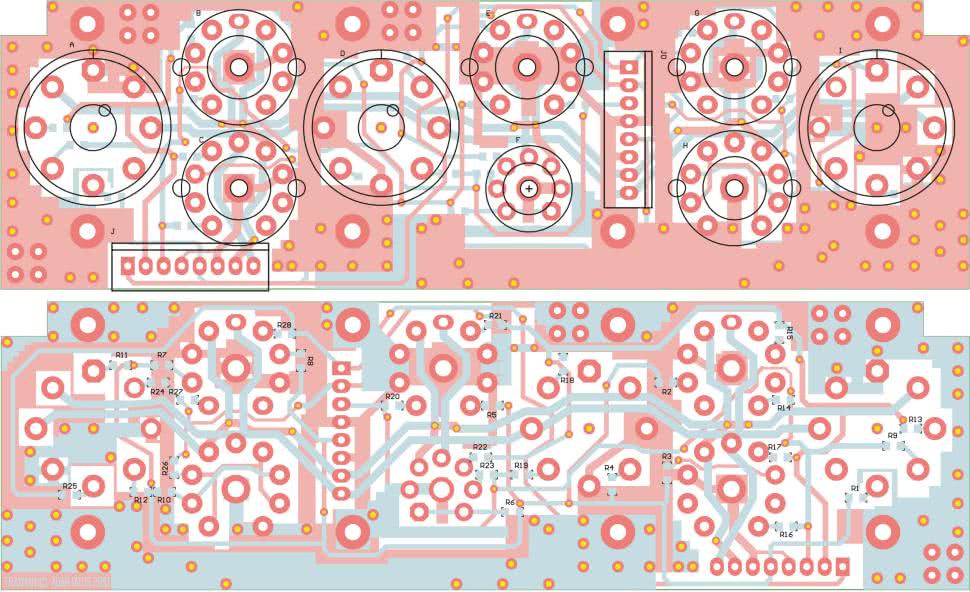

Płytka jest dwustronna, z metalizacją otworów, na laminacie o powiększonej grubości. Rozmieszczenie elementów przedstawia rysunek 2.

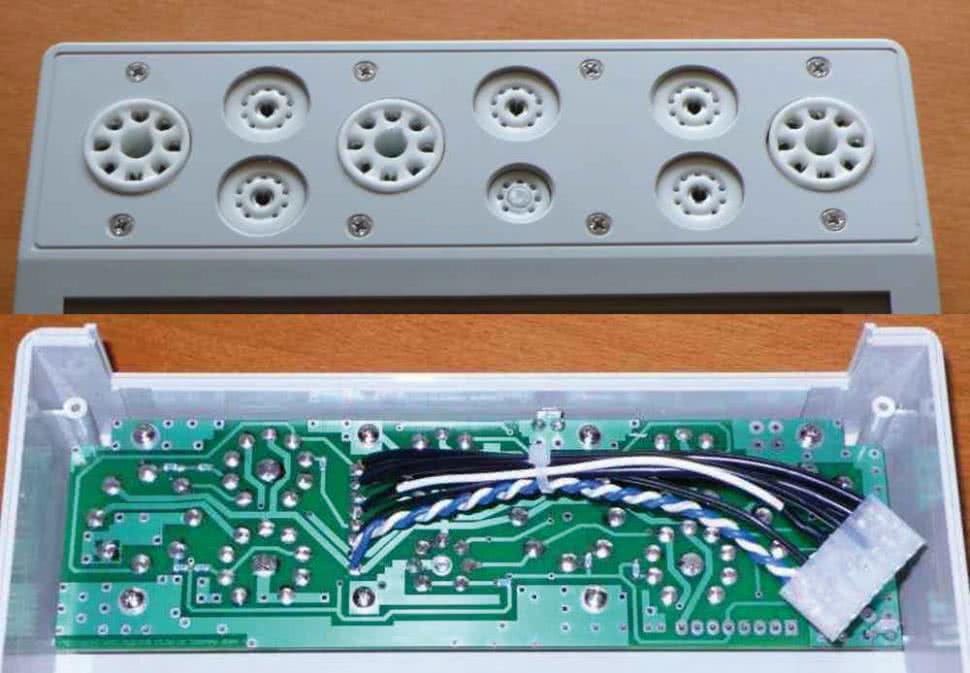

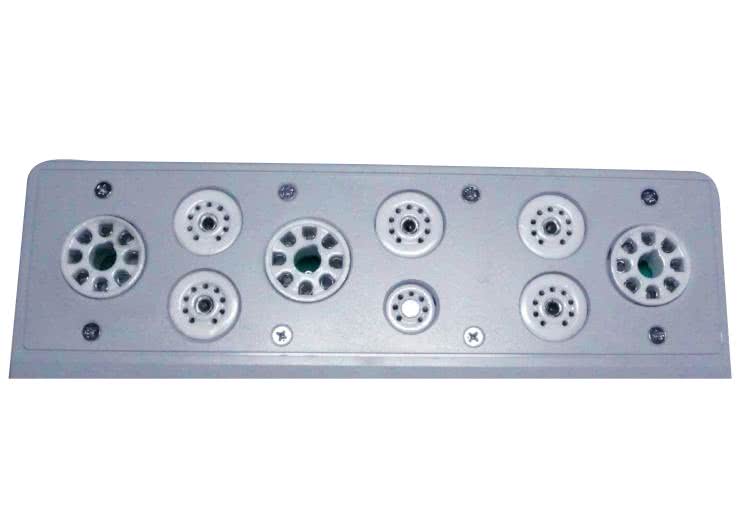

W laminacie przewidziano też odpowiednią liczbę otworów montażowych M3 oraz otwory, które stanowią szablon do dokładnego wykonania otworów w obudowie. Płytka pasuje do obudowy X525 (fotografia 3).
Przed montażem płytki, należy w obudowie wytrasować punkty pilotujące pod podstawki, wykorzystując do tego otwory mocujące płytkę oraz umieszczone centrycznie w każdej podstawce otwory 1 mm. Najlepiej w tym celu ułożyć płytkę na obudowie, nawiercić dwa skrajne otwory M3, przykręcić płytkę do obudowy i pozostałe otwory wywiercić małą wiertarką do płytek drukowanych. Następnie płytkę odkręcić i rozwiercić otwory do wymaganych średnic. Po tej czynności, należy wlutować elementy SMD i podstawki pod lampy. Należy jednak przylutować tylko po dwa skrajne piny, aby podstawki nie wypadały z płytki, wkręcić w otwory kołki dystansowe o długości 8…10 mm. Tak przygotowana płytkę należy zamocować do obudowy oraz skorygować położenie podstawek, tak aby były w jednej płaszczyźnie z obudową. Jeżeli wszystko pasuje i nie wymaga dalszych korekt, można przylutować wszystkie nóżki podstawek lamp. Następnie, krótkimi odcinkami przewodu izolowanego, łączymy złącze J z gniazdami bananowymi, przewidzianymi do wyprowadzenia napięć z miernika. Do złącza J0 należy dolutować wiązkę przewodów zakończoną wtykiem KK10_396 doprowadzoną do płyty głównej miernika. W górnej części płytki przewidziano złącze 6,3 mm służące do połączenia masy miernika z przewodem ochronnym sieci, które należy bezwzględnie dołączyć do styku ochronnego gniazda zasilania.
Adam Tatuś, EP
Tomasz Gumny, EP
- R1…R8, R10…R12: 10 kΩ
- R9, R14, R16, R19, R20, R23: 100 Ω
- R13, R15, R17, R18, R21, R22, R24, R25…R28: 10 Ω
- A, D, I: podstawka OCTAL do druku 3
- B, C, E, G, H: podstawka NOVAL do druku 5
- F: podstawka HEPTAL do druku
- J, J0: złącze (R=3,96; wtyk+gniazdo)
