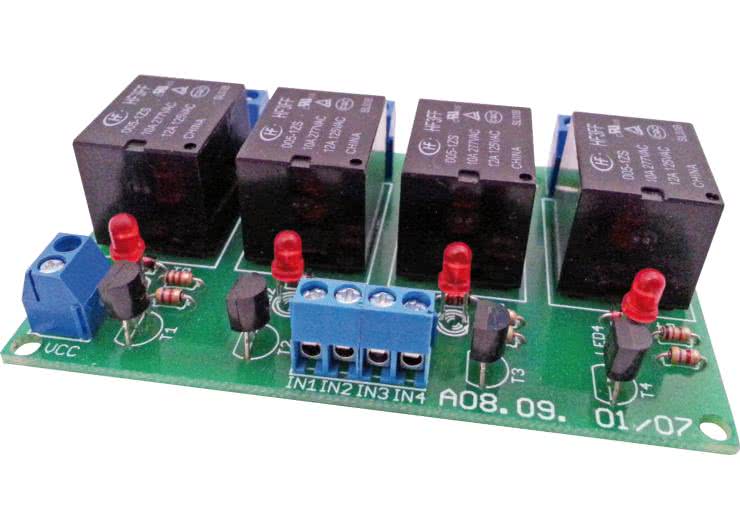

Schemat ideowy modułu pokazano na rysunku 1, natomiast montażowy na rysunku 2.

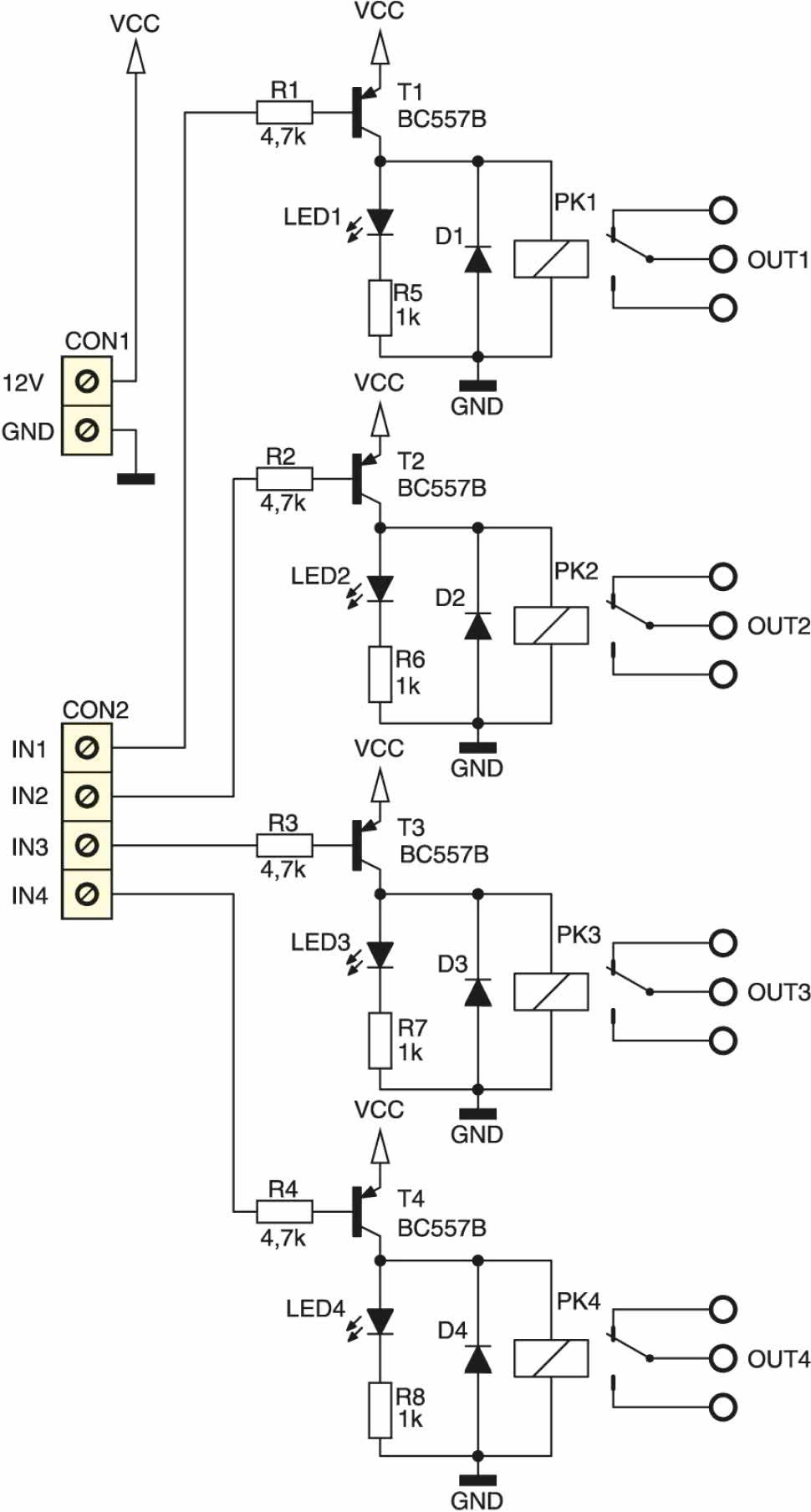

Rysunek 1. Schemat ideowy modułu z przekaźnikami

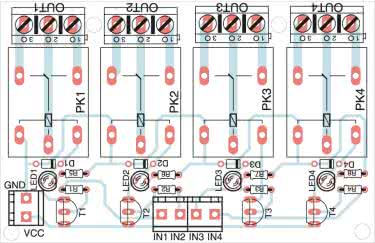

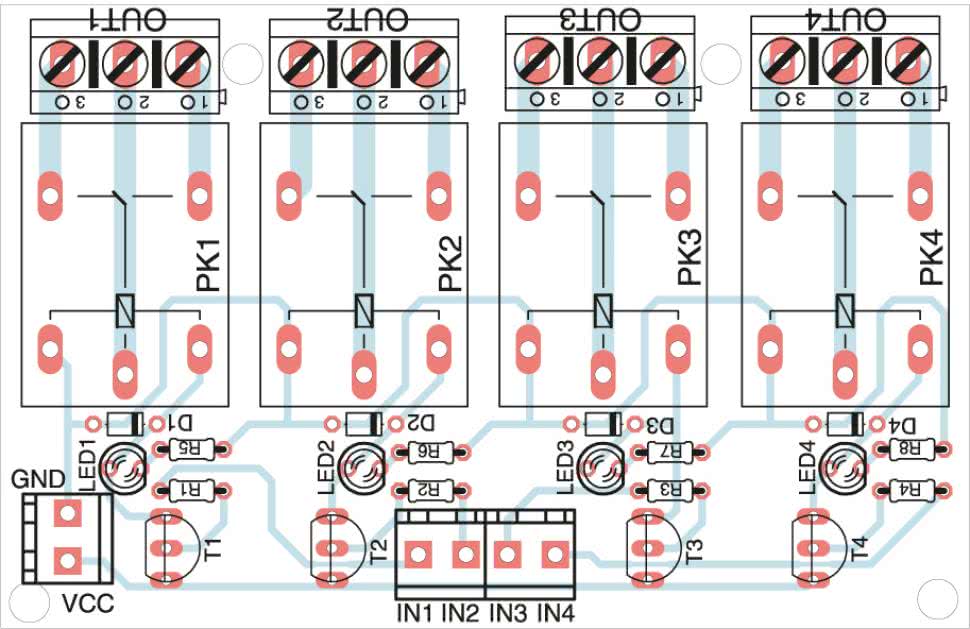

Rysunek 2. Schemat montażowy modułu z przekaźnikami
Elementami wykonawczymi są przekaźniki sterowane tranzystorami T1...T4. Diody świecące LED1...LED4 informują o fakcie zadziałania przekaźnika, natomiast o jego załączeniu decydują dodatnie sygnały pojawiający się na wejściach IN1...IN4 złącza CON1.
W egzemplarzu modelowym zastosowano przekaźniki 12 V o dopuszczalnym prądzie obciążenia 10 A przy napięciu 230 VAC.
EB
Wykaz elementów:
Rezystory:
- R1...R4: 4,7 kΩ
- R5...R8: 1 kΩ
- R3: 1 kΩ
Kondensatory:
Półprzewodniki:
- D1...D4: 1N4148
- T1...T4: BC557
- LED1...LED4: dioda LED
Pozostałe:
- PK1...PK4: przekaźnik JQC3FF/012-1ZS lub podobny
- OUT1...OUT4: złącze ARK3 (5 mm)
- CON1: złącze ARK2 (3,5 mm)
- CON2: złącze ARK2 (3,5 mm) – 2 szt.
