Przekaźnikowy wyłącznik czasowy

Środa, 01 Sierpień 2012

Nieskomplikowane urządzenie służące do zamiany krótkotrwałych impulsów na impulsy o zadanym, regulowanym czasie trwania. Impulsy takie mogą pochodzić na przykład z dowolnych włączników, których naciśniecie spowoduje zadziałanie przekaźnika na ustalony wcześniej czas. Czas zadziałania przekaźnika można płynnie regulować w zakresie od 1 do około 120 sekund.

Układ może znaleźć zastosowanie przy podtrzymaniu otwierania rygla w zamkach drzwiowych lub furtkach, może również okazać się pomocny przy czasowym sterowaniu oświetleniem pełniąc rolę automatycznego wyłącznika po upływie nastawionego czasu.

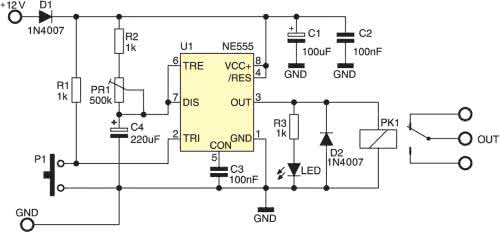

Rysunek 1. Schemat ideowy wyłącznika czasowego

Schemat ideowy wyłącznika czasowego pokazano na rysunku 1 natomiast montażowy na rysunku 2.

Rysunek 2. Schemat montażowy wyłącznika czasowego

Sercem układu jest nieśmiertelny timer NE555, pracujący w jednym z najczęściej stosowanych rozwiązań, czyli w układzie generatora monostabilnego. Generuje on impulsy o czasie trwania zależnym od pojemności kondensatora C4 oraz ustawienia suwaka potencjometru PR1. Przycisk P1 wyzwalający pracę układu czasowego jest włączony pomiędzy TRI (pin2) a masę układu. Przekaźnik PK1 oraz dioda LED sygnalizująca jego zadziałanie sterowana jest bezpośrednio z wyjścia OUT (pin3). Urządzenie może być zasilane napięciem 12...15 V z zasilacza, baterii lub akumulatora. W egzemplarzu modelowym zastosowano przekaźnik 12 V o dopuszczalnym prądzie obciążenia 10 A przy napięciu 230 VAC.

Wykaz elementów:

Rezystory:
