Wielkimi krokami zbliżają się Święta Bożego Narodzenia, a lada moment na ulicach pojawią się świecące ozdoby witryn sklepowych. Prezentujemy łatwy do wykonania, a zarazem ciekawy efekt LED, który imituje rozbłyskującą gwiazdę. Można ją zawiesić na choince lub w oknie czy nawet dla ozdoby postawić na półce.

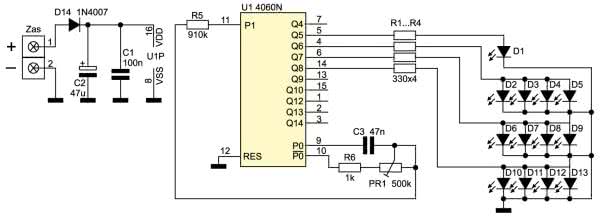

Na rysunku 1 pokazano schemat ideowy gwiazdki. Układ U1 to 14-bitowy licznik binarny typu 4060. Jest on bardzo wygodny w użyciu w aplikacjach, które wymagają licznika i generatora, ponieważ w jego strukturze umieszczono obwody generatora, którego częstotliwość może być ustalana za pomocą rezonatora kwarcowego lub elementów RC.

Rysunek 1. Schemat ideowy elektronicznej gwiazdy

Na zewnątrz układu dostępne są jedynie wyjścia Q4…Q14 licznika. Nie przeszkadza to w konstrukcji gwiazdy, ponieważ do sterowania świeceniem diod LED użyto tylko wyjść Q5...Q8.

Rezystancje R5, R6, PR1 i kondensator C3 ustalają częstotliwość pracy generatora zbudowanego na wewnętrznych bramkach układu U1. Jak można domyślić się, szybkość migotania diod LED można regulować za pomocą potencjometru PR1.

Rysunek 2. Schemat montażowy elektronicznej gwiazdy

Schemat montażowy gwiazdy zamieszczono na rysunku 2. Wykonano ją na laminacie jednostronnym. Urządzenie jest łatwe w montażu, ponieważ zastosowano elementy przewlekane, które nie wymagają żadnych nastaw czy zaprogramowania. Po prawidłowo wykonanym montażu należy dołączyć zasilanie 5...12 VDC i wyregulować częstotliwość potencjometrem PR1 według własnych upodobań. Dioda D14 zabezpiecza układ przed odwrotną polaryzacją napięcia zasilania. Od strony lutowania można przykręcić za pomocą dwóch śrub koszyk na baterię 9 V (6F22).

AW

Wykaz elementów:
Rezystory:
  • R1...R4: 330 Ω
  • R5: 910 kΩ
  • R6: 1 kΩ
  • PR1: 500 kΩ
Kondensatory:
  • C1: 100 nF
  • C2: 47...100 μF
  • C3: 47 nF
Półprzewodniki:
  • U1: 4060
  • D1...D13: LED 3 mm
  • D14: 1N4007
Inne:
  • ARK2 3,5 mm – 1 szt.
ZOBACZ WIDEO DO TEGO PROJEKTU
AVT1653 - Gwiazdka LED
Play btn
AVT1653 - Gwiazdka LED
