Miniaturowy włącznik zmierzchowy

Czwartek, 01 Grudzień 2011

Różnego rodzaju automatyczne przełączniki, także te reagujące na zmiany oświetlenia, są często budowane przez elektroników i praktycznie stosowane w różnych miejscach. Ich popularność wzrosła jeszcze bardziej wraz ze wzrostem popularności oświetlenia ledowego.

Schemat elektryczny włącznika zmierzchowego pokazano na rysunku 1, natomiast montażowy na rysunku 2. Jest to chyba najmniej skomplikowany układ włącznika zmierzchowego z prezentowanych na łamach EP. Gdy zrobi się ciemno, wzrasta oporność fotorezystora PH1. W konsekwencji tranzystor T1 przewodzi i przekaźnik RL1 zwiera styki.

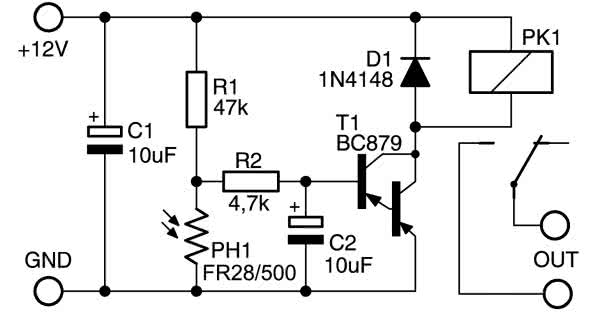

Rysunek 1. Schemat elektryczny włącznika

Kondensator C2 chroni układ przed krótkotrwałymi zmianami oświetlenia. Pozwala on wyeliminować możliwość powstania oscylacji wtedy, gdy poziom oświetlenia jest na granicy zadziałania układu. Oporność fotorezystora w świetle dziennym wynosi kilkaset Ω, a po zmroku wzrasta do kilkudziesięciu kΩ. Próg zadziałania włącznika można skorygować zmieniając rezystancję rezystora R1. Elementem wykonawczym jest przekaźnik o dopuszczalnym obciążeniu styków wynoszącym 2 A.

Rysunek 2. Schemat montażowy włącznika

Włącznik może być zasilany napięciem 12 VDC z dowolnego zasilacza, baterii lub akumulatora. Pobór prądu egzemplarza modelowego w stanie spoczynku, przy oświetlonym fotorezystorze wynosił 250 μA, natomiast w ciemności, przy załączonym przekaźniku 18 mA.

Elementy SMD są montowane od strony lutowania, natomiast fotorezystor, przekaźnik i złącza od strony elementów. Fotorezystor jest montowany pod przekaźnikiem, dlatego jego montaż i odpowiednie wygięcie jego doprowadzeń należy wykonać w pierwszej kolejności, przed montażem przekaźnika.
