Gra "Kto pierwszy ten lepszy"

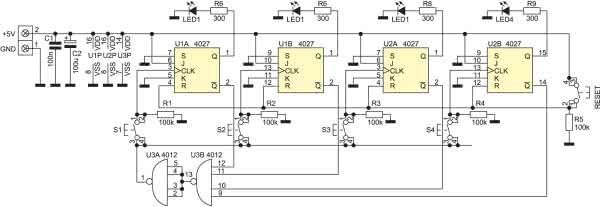

Schemat ideowy układu przedstawiono na rysunku 1. Jest zbudowany z czterech przerzutników typu JK oraz dwóch czterowejściowych bramek NAND.

Rysunek 1. Schemat ideowy układu „Kto pierwszy…”

Przyciśniecie przycisku RESET powoduje wyzerowanie wszystkich przerzutników. Na ich wyjściach Q jest wówczas stan niski. Przyciśnięcie jednego z czterech przycisków S1...S4 powoduje pojawienie się stanu wysokiego na wyjściu Q jednego z układów powodując zaświecenie się diody LED oraz zablokowanie trzech pozostałych. W celu dalszej zabawy należy wyzerować układ za pomocą przycisku RESET.

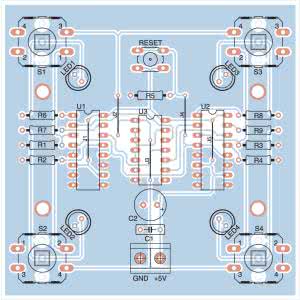

Schemat montażowy przedstawiono na rysunku 2.

Rysunek 2. Schemat montażowy układu „Kto pierwszy…”

Płytkę zaprojektowano na laminacie jednostronnym, co wymusiło zastosowanie kilku zworek. Od nich najlepiej jest rozpocząć montaż. Nie powinien on sprawić kłopotów nawet początkującym, ponieważ wszystkie elementy są duże i łatwe do przylutowania, a jedyne na co trzeba zwrócić uwagę, to polaryzacja elementów półprzewodnikowych oraz kondensatora C2. Układ nie wymaga programowania i po zmontowaniu oraz dołączeniu zasilania od razu jest gotowy do pracy.

AW
