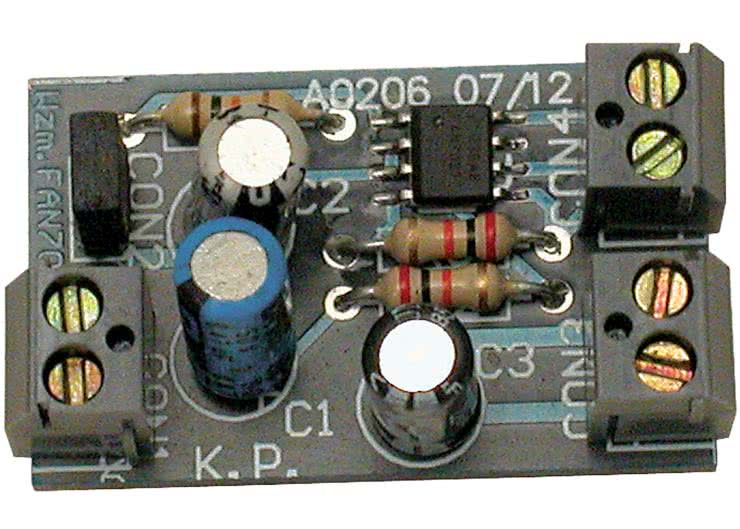

Miniwzmacniacz FAN7021

Miniwzmacniacz FAN7021
Pobierz PDF Download icon

Wzmacniacze akustyczne budowane są w różnych konfiguracjach, pracują w różnych tzw. klasach. Każda z nich ma swoje zalety i wady, trudno wybrać wariant optymalny. Wzmacniacze mostkowe pozwalają, np. uzyskać dużą moc przy niskim napięciu zasilającym. Rekomendacje: miniwzmacniacz może zainteresować zwolenników słuchania głośnej muzyki pod namiotem.

Prezentowany wzmacniacz pozwala na uzyskanie mocy 1 W przy zasilaniu napięciem 5 V i impedancji głośnika równej 8 Ω. Uzyskanie stosunkowo dużej mocy wyjściowej przy niskim napięciu zasilania jest możliwe dzięki temu, że wzmacniacz pracuje w trybie mostkowym.

Zastosowanie specjalizowanego układu ograniczyło do minimum liczbę elementów zewnętrznych. Wzmacniacz może być zasilany napięciem z przedziału 2...5 V. Dodatkowo wzmacniacz ma wejście umożliwiające przełączenie go w tryb czuwania, dzięki czemu pobór prądu zostanie ograniczony do wartości około 0,5 µA. Możliwość niskonapięciowego zasilania w połączeniu z funkcją czuwania sprawia, że wzmacniacz może być wykorzystany także w układach zasilanych bateryjnie. Budowa wewnętrzna układu FAN7021 jest przedstawiona na rys. 1, natomiast schemat elektryczny wzmacniacza na rys. 2. Układ FAN7021 pracuje w typowej aplikacji zalecanej przez producenta.

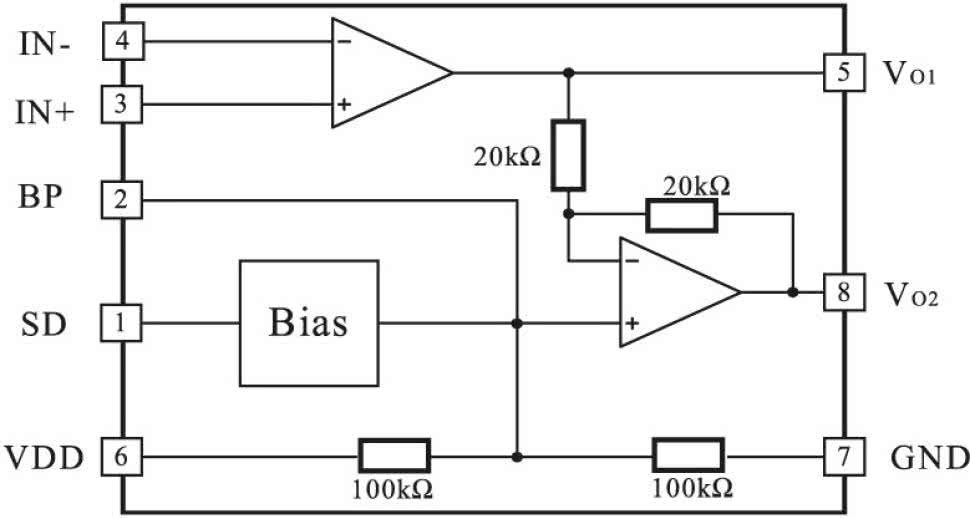

Rys. 1. Budowa wewnętrzna układu FAN7021

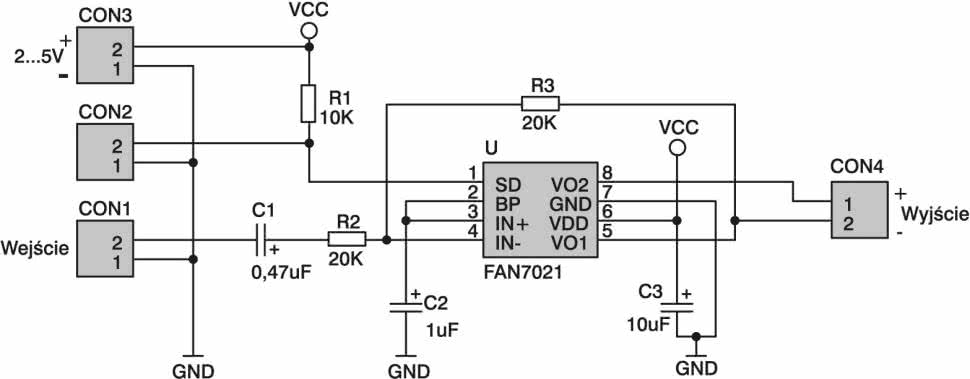

Rys. 2. Schemat elektryczny wzmacniacza

Montaż

Wzmacniacz został zmontowany na płytce, której widok znajduje się na rys. 3.

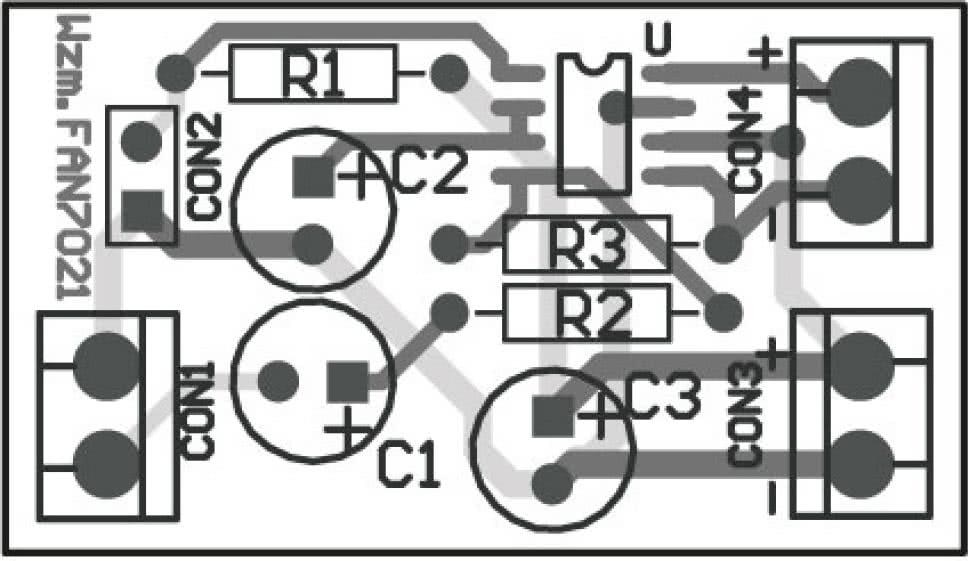

Rys. 3. Rozmieszczenie elementów na płytce wzmacniacza

Montaż należy rozpocząć od wlutowania układu U, następnie należy wlutować rezystory i kondensatory, a na końcu złącza CON1...CON4. Po zmontowaniu wszystkich elementów można przejść do uruchomienia układu. W tym celu do złącza CON1 należy podłączyć źródło sygnału audio, do złącza CON4 należy podłączyć głośnik o impedancji 8 Ω, a do złącza CON3 napięcie zasilania o wartości 2...5 V. Jeśli nie będzie wykorzystywana funkcja przełączania w tryb czuwania, to złącze CON2 należy na stałe zewrzeć zworką (wzmacniacz przez cały czas będzie w trybie aktywnym). W przeciwnym przypadku zamiast zworki można zastosować przełącznik umożliwiający przełączanie trybu pracy według potrzeb.

Krzysztof Pławsiuk, EP
krzysztof.plawsiuk@ep.com.pl

Wykaz elementów:
Rezystory:
  • R1: 10 kΩ
  • R2, R3: 20 kΩ
Kondensatory:
  • C1: 0,47 µF/16 V
  • C2: 1 µF/16 V
  • C3: 10 µF/16 V
Półprzewodniki:
  • U: FAN7021 (SO8)
Pozostałe:
  • CON1...CON3: ARK2 (3,5 mm)
  • JP: goldpin 1×2 + zworka
