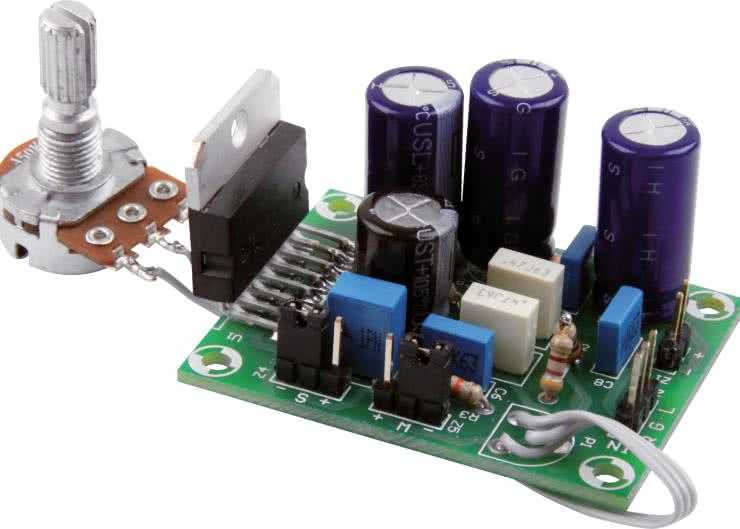

Projekty wzmacniaczy mocy audio zawsze cieszą się dużą popularnością. W artykule pokazano budowę prostego wzmacniacza stereofonicznego klasy AB o mocy 2×5 W. To co wyróżnia go od innych, to wbudowana regulacja głośności.

Chociaż wzmacniacz nie ma dużej mocy, może znaleźć zastosowanie w wielu urządzeniach, dla których moc 2×5 W będzie wystarczająca. Wzmacniacz ma funkcje wyciszania MUTE oraz uśpienia STAND-BY. Podstawowe parametry wzmacniacza to:

  • Napięcie zasilania + 10…22 V.
  • Moc 2×5 W (dla obciążenia 5 Ω i THD 10%).
  • Wejście MUTE.
  • Wejście STAND-BY.

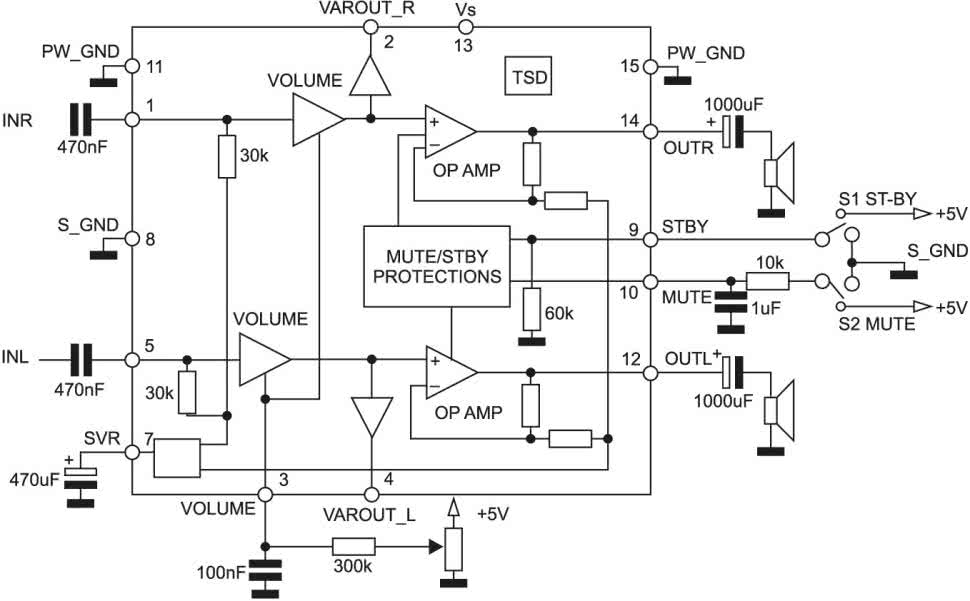

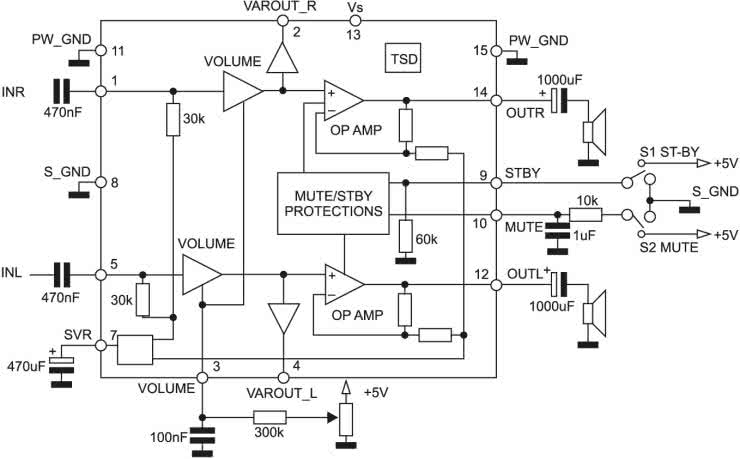

Na rysunku 1 pokazano schemat blokowy układu TDA8496. Układ ten oprócz końcówki mocy ma również wbudowany przedwzmacniacz o wzmocnieniu regulowanym napięciem. Dzięki temu do regulacji głośności można zastosować zwykły pojedynczy potencjometr.

Rysunek 1. Schemat blokowy układu TDA8496

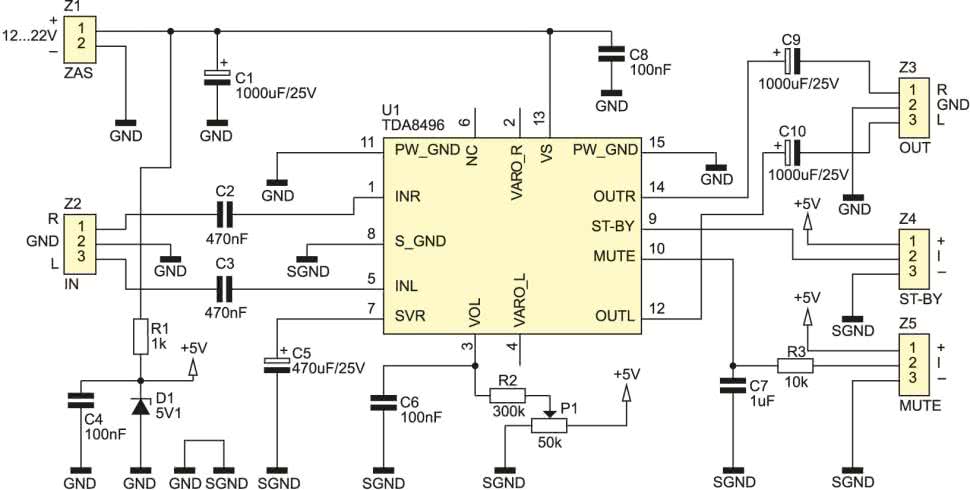

Na rysunku 2 pokazano schemat ideowy wzmacniacza. Układ TDA8496 nie wymaga wielu elementów zewnętrznych. Na złącze Z2 wyprowadzono wejścia wzmacniacza, kondensatory C2 i C3 odseparowują składową stałą. Wyjścia wzmacniacza, po odcięciu składowej stałej przez C9 i C10, są podawane na złącze Z3. Obwód regulacji głośności składa się z elementów R2 i P1, natomiast z elementów R1, C4 i D1 zbudowano prosty stabilizator o napięciu wyjściowym około 5 V. Napięcie to służy do wstępnej polaryzacji wejść sygnałów MUTE oraz STAND-BY, których linie wyprowadzono odpowiednio na gniazda Z5 i Z4. Kondensatory C1, C8 są odpowiedzialne za poprawną filtrację napięcia zasilającego wzmacniacz.

Rysunek 2. Schemat ideowy wzmacniacza

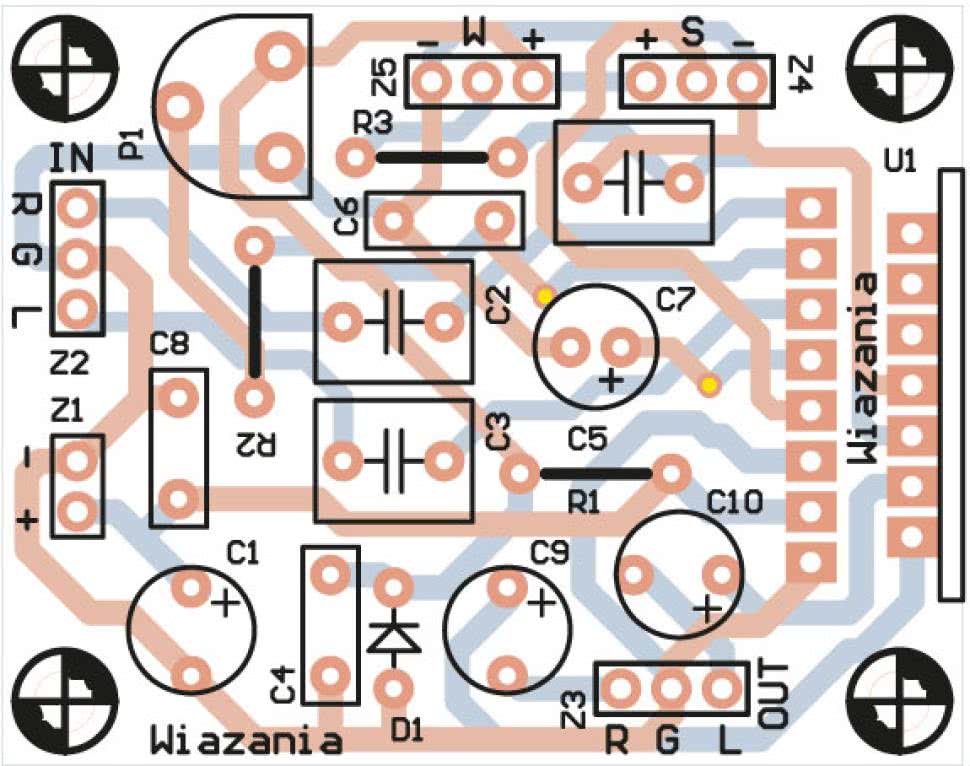

Wzmacniacz należy zmontować na płytce drukowanej z rysunku 3. Montaż nie powinien sprawić problemów. Wzmacniacz U1 należy wyposażyć w radiator. Do jego zasilania należy użyć źródła napięcia stałego 12...22 V.

Rysunek 3. Schemat montażowy wzmacniacza

Wzmacniacz po poprawnym zmontowaniu nie wymaga uruchamiania i od razu powinien poprawnie pracować. Podanie na doprowadzenie MUTE (Z5) napięcia 5 V włącza funkcję MUTE i powoduje wyciszenie wyjść, a masy ją wyłącza. Podanie napięcia 5 V na doprowadzenie STAND-BY (Z5) wyłącza wzmacniacz, a masy włącza. Linii MUTE oraz STAND-BY można użyć do sterowania wzmacniaczem za pomocą układów zewnętrznych, np. za pomocą mikrokontrolera.

Marcin Wiązania, EP

Wykaz elementów:
Rezystory:
  • R1: 1 kΩ
  • R2: 300 kΩ
  • R3: 10 kΩ
  • P1: Potencjometr 50 kΩ typu B
Kondensatory:
  • C1, C9, C10: 1000 µF/25 V
  • C2, C3: 470 nF MKT
  • C4, C6, C8: 100 nF MKT
  • C5: 470 µF/25 V
  • C7: 1 µF MKT
Półprzewodniki:
  • U1: TDA8496
  • D1: dioda Zenera 5,1V
Pozostałe:
  • Z1: goldpin 1×2
  • Z2, Z3: goldpin 1×3
  • Z4, Z5: goldpin 1×3 + zworka
