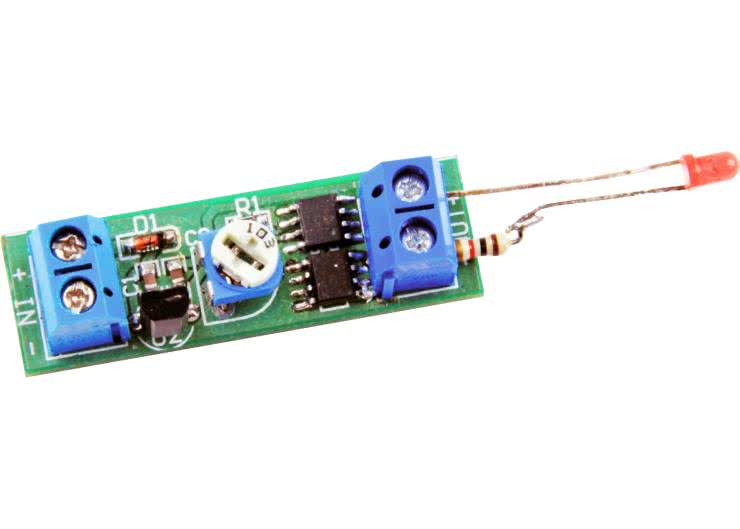

Migacz LED

Schemat układu sterującego diodą pokazano na rysunku 1. Głównym elementem jest mikrokontroler typu PIC12F675. Układ ten jest umieszczony w niewielkiej obudowie SO8, dzięki czemu zajmuje on mało miejsca. Zawarty w procesorze program powoduje zapalanie diody świecącej dołączonej do złącza CON2. Dioda zapalana jest na stały czas 30 ms, co daje efekt błysku. Odstępy pomiędzy kolejnymi błyśnięciami generowane są w sposób pseudolosowy. Dodatkowo za pomocą potencjometru (PR) można regulować częstotliwość błysków.

Dołączony jest on do wejścia GP0 procesora, które skonfigurowano jako wejście przetwornika A/C. Zmiana napięcia na tym wejściu zapewnia reguluje odstęp pomiędzy błyskami. Jako układ wykonawczy zastosowano wysokoprądowy tranzystor MOSFET typu IRF7413.

Mikrokontroler jest zasilany ze stabilizatora o napięciu wyjściowym 5 V. Stabilizator jest zabezpieczony przez diodę D1 przed odwrotnym podłączeniem zasilania.

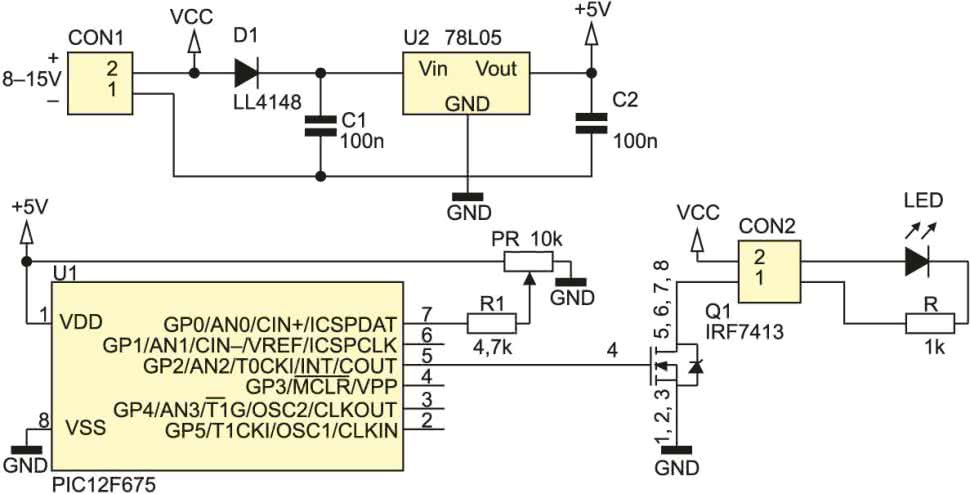

Rysunek 1. Schemat elektryczny migacza LED

Układ zmontowano na płytce, której wygląd zamieszczono na rysunku 2. Zastosowano w nim zarówno elementy SMD, jak i przewlekane. Montaż należy rozpocząć od elementów SMD. W pierwszej kolejności należy wlutować mikrokontroler (U1) i tranzystor (Q1). Następnie pozostałe elementy SMD. W ostatnim etapie montowany jest stabilizator (U2), potencjometr (PR) oraz złącza CON1 i CON2.

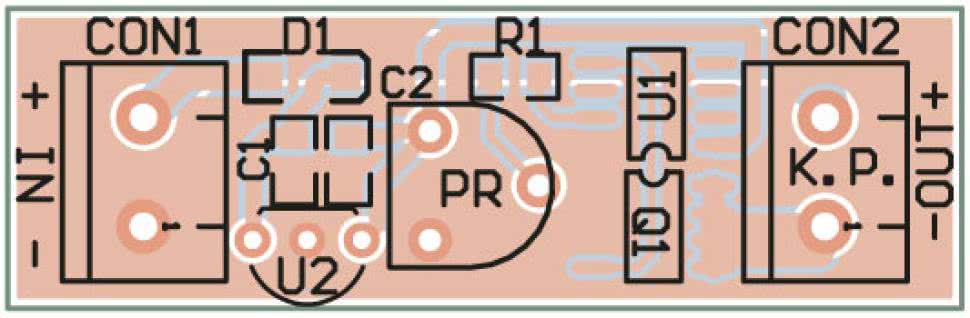

Rysunek 2. Rozmieszczenie elementów na płytce stroboskopu LED

Układ może być zasilany napięciem o wartości +8...15 V, pobór prądu (bez dołączonej diody LED) nie przekracza 10 mA. Do złącza CON2 należy dołączyć diodę LED z szeregowo włączonym rezystorem (zgodnie z rysunkiem 1). W zależności od zastosowanej diody lub równolegle połączonych kilku diod należy dobrać wartość rezystora. Dla podanego przykładu rezystor ogranicza prąd diody do wartości około 10 mA (przy Vcc≈12 V).

Najlepszy efekt daje dioda o kolorze białym. Po uruchomieniu układu dioda będzie błyskała z nierównomiernymi odstępami, a potencjometrem można zmieniać czas trwania tych odstępów.

Krzysztof Pławsiuk, EP
