Włącznik zmierzchowy

Włącznik zmierzchowy
Pobierz PDF Download icon

Różnego rodzaju automatyczne przełączniki, także reagujące na zmiany oświetlenia, są często budowane i praktycznie wykorzystywane przez elektroników i ich znajomych. Jedno z takich opracowań pokazujemy w artykule.
Rekomendacje: prosty w wykonaniu automat umożliwiający sterowanie oświetlenia ogrodowego, podwórkowego, samoczynne podświetlenie numeru posesji lub domu, doskonale spisze się także w wielu innych aplikacjach.

Podstawowe parametry:
  • Płytka o wymiarach: 32×54 mm
  • Zasilanie 12 VDC
  • Max. obciążenie styków przekaźnika 8 A/230 VAC

Typowym zastosowaniem proponowanego układu jest oświetlenie ogrodu lub podwórka zabudowań gospodarczych. Przedstawiany miniprojekt realizuje funkcję wyłącznika zmierzchowego w oparciu o wzmacniacz operacyjny TL081. Porównuje on napięcie zadane za pomocą potencjometru montażowego PR1 z napięciem uzyskiwanym z dzielnika zbudowanego z rezystora R3 i fotorezystora FR.

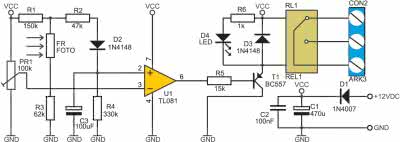

1. Schemat elektryczny układu

Zmiana intensywności oświetlenia fotorezystora FR, a konkretnie jej obniżenie powoduje wzrost napięcia na wejściu 2 wzmacniacza operacyjnego U1. W momencie kiedy to napięcie stanie się większe od napięcia panującego na wejściu 3 U1, na wyjściu wzmacniacza pojawi się „stan wysoki“. Konsekwencją tego faktu będzie spolaryzowanie bazy tranzystora T1 a w rezultacie załączenie przekaźnika RL1.

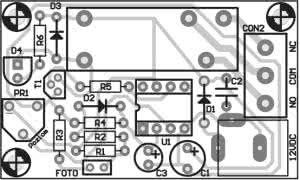

2. Schemat montażowy układu

Potencjometr PR1 pozwala regulować próg czułości w szerokim zakresie. Dodatkowy obwód zbudowany z wykorzystaniem kondensatora C3 eliminuje przypadkowe zakłócenia i drgania oraz zapewnia niezawodne przełączanie po przekroczeniu ustalonego progu zadziałania. Pozwala on wyeliminować możliwość powstania oscylacji – wtedy gdy poziom oświetlenia jest na granicy zadziałania układu. Elementem wykonawczym jest przekaźnik, zostaje on włączony z nastaniem zmierzchu i wyłączony o świcie. Dzięki wykorzystaniu styków biernych przekaźnika można odwrócić działanie urządzenia. Duża obciążalność styków przekaźnika umożliwia różnorodne wykorzystanie modułu. Włącznik może być zasilany napięciem 12 VDC z dowolnego zasilacza, baterii lub akumulatora.

GB

Wykaz elementów:
Rezystory:
  • R1: 150 kΩ
  • R2: 47 kΩ
  • R3: 62 kΩ
  • R4: 330 kΩ
  • R5: 15 kΩ
  • FR: 20...30 kΩ fotorezystor
  • PR1: 10 kΩ
Kondensatory:
  • C1: 470 μF/25 V
  • C2: 100 nF
  • C3: 100 μF/25V
Półprzewodniki:
  • U1: TL081
  • D1: 1N4007
  • T1: BC557
  • D2, D3: 1N4148
  • D4: LED
Inne:
  • CON2: ARK3
  • RL1: JQX68F/121 ZS lub odpowiednik
  • Gniazdo zasilania
Artykuł ukazał się w
Grudzień 2007
