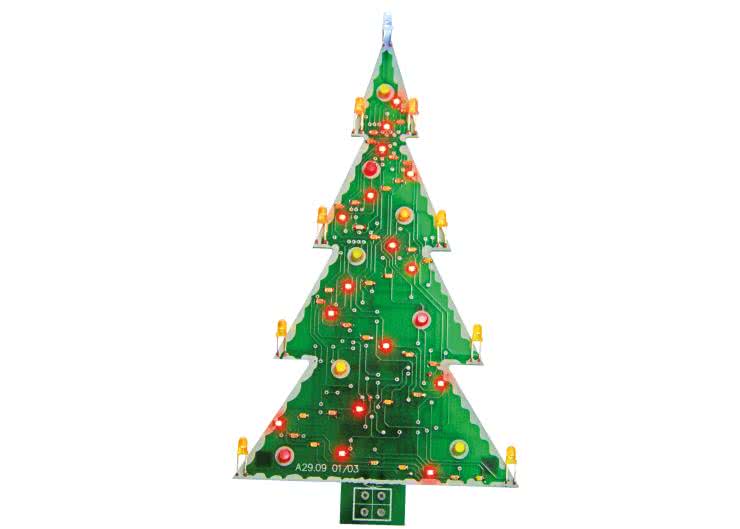

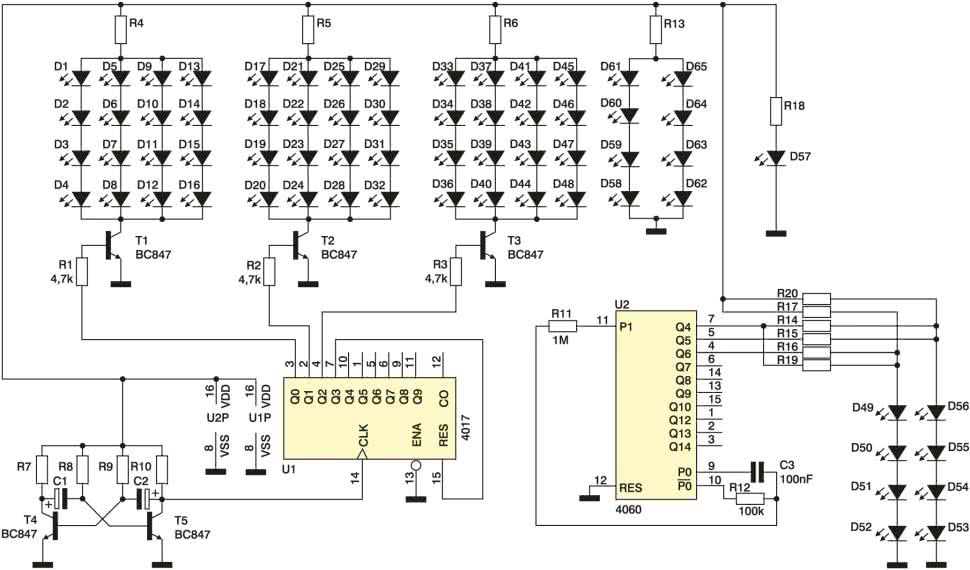

Schemat elektryczny LED-owej choinki pokazano na rys. 1. W jej budowie można wyróżnić dwa niezależne generatory: pierwszy zbudowany z elementów R7...R10, T4, T5, drugi na układzie 4060. Zastosowanie dwóch niezależnych generatorów pozwoliło na uzyskanie niesynchronicznego migania diod LED.
Pierwszy generator jest odpowiedzialny za taktowanie układu 4017 sterującego łańcuchem LED, zaś drugi za zmianę jasności świecenia diod imitujących płomień świeczki. Imitację tę uzyskano sumując prądy wyjść pierwszych trzech bitów licznika 4060. Rezystory R4, R5, R6, R13, R14...R20 ograniczają prąd diod LED.
Elementy R11, R12 i C3 są odpowiedzialne za szybkość migania świeczek. Szybkość migania łańcucha można zmienić poprzez wymianę kondensatorów C1 i C2 na takie o innej pojemności. Im większa pojemność, tym mniejsza częstotliwość zmian.

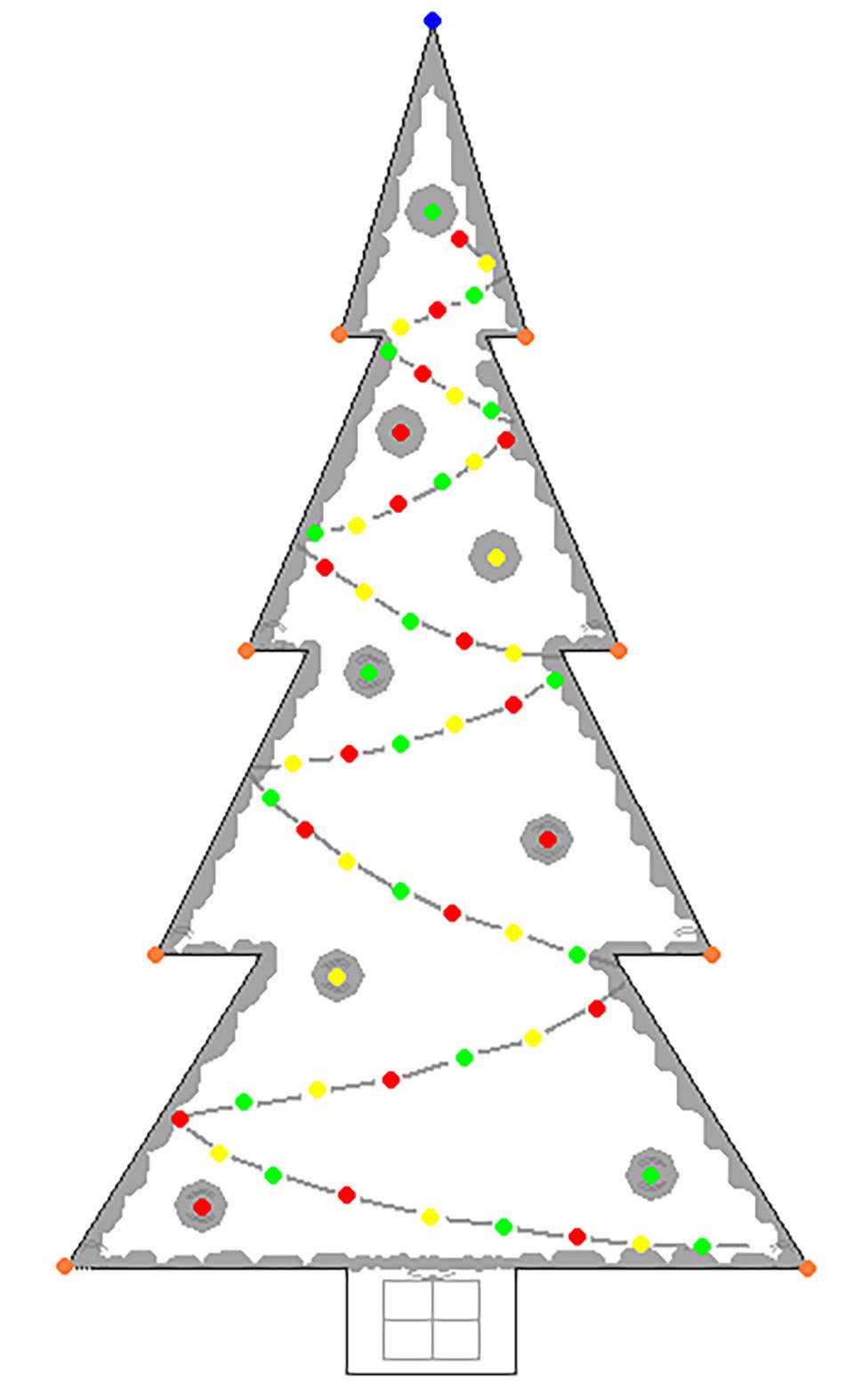

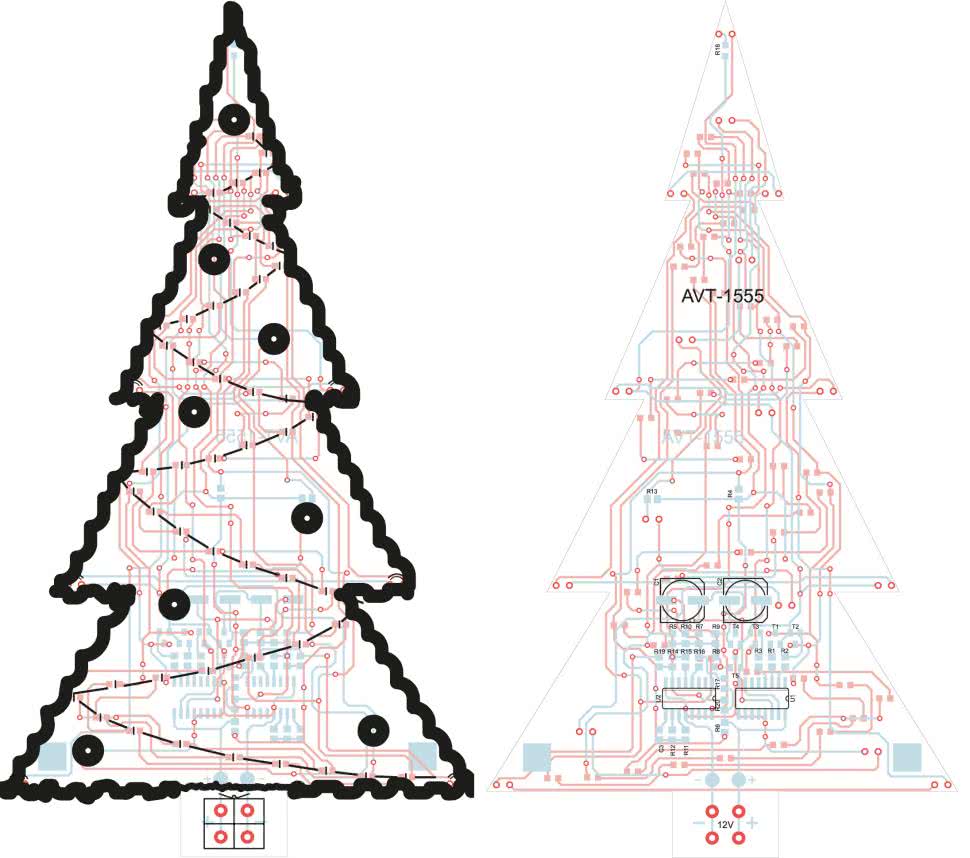

Po stronie elementów na płytce umieszczono dwa ocynowane kwadraty. Służą one do przylutowania podpórek, które najlepiej wykonać z grubej srebrzanki. Elementy montujemy po obu stronach płytki. Schemat montażowy przedstawiono na rys. 2a (góra) i rys. 2b (dół) natomiast proponowaną kolorystykę diod na rys. 3.
Budując choinkę można zastosować dowolną kombinację LED, jednak zmieniając kolory na inne trzeba liczyć się z koniecznością doboru odpowiednich rezystorów. Wartość napięcia zasilania całej choinki również jest kwestią dobrania rezystorów anodowych diod. Jedynymi ograniczeniami jest maksymalne napięcia zasilania układów scalonych, które wynosi 15 V oraz minimalne napięcie, które musi wystarczyć do zasilenia czterech połączonych szeregowo diod LED.
