Wzmacniacz mocy na układzie TDA1566

Wzmacniacz mocy na układzie TDA1566
Pobierz PDF Download icon

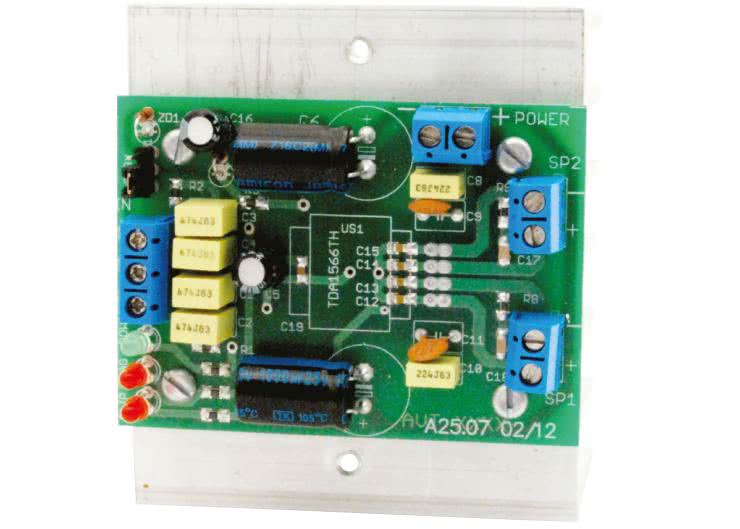

Układ scalony TDA1566 to podwójny wzmacniacz mostkowy w płaskiej obudowie typu HSOP24, przeznaczony do samochodowych urządzeń audio. Posiada szereg zabezpieczeń, zaawansowaną diagnostykę i możliwość konfiguracji i diagnozy poprzez magistralę I²C. Pracuje z głośnikami 4 Ω i 2 Ω, a w odpowiedniej konfiguracji może pracować z obciążeniem 1 Ω. Prezentowany wzmacniacz to najprostsza, ale w pełni funkcjonalna konfiguracja tego układu.

Chcesz częściej widzieć nasze artykuły w Google? Dodaj Elektronika Praktyczna do ulubionych źródeł

Schemat wzmacniacza przedstawiono na rys. 1. Elementy C1...C4, R1 i R2 konfigurują wejścia jako pojedyncze i niesymetryczne. Elementy D1, ZD1, R3 i C16 formują sygnał przełączający tryb pracy pomiędzy standby, mute i operate. Kondensatory C6...C11 filtrują napięcie zasilające, elementy C12...C15, C17, C18, R8 i R9 stanowią filtry wyjściowe, kondensatory C5 i C19 są niezbędne do prawidłowej pracy układu.

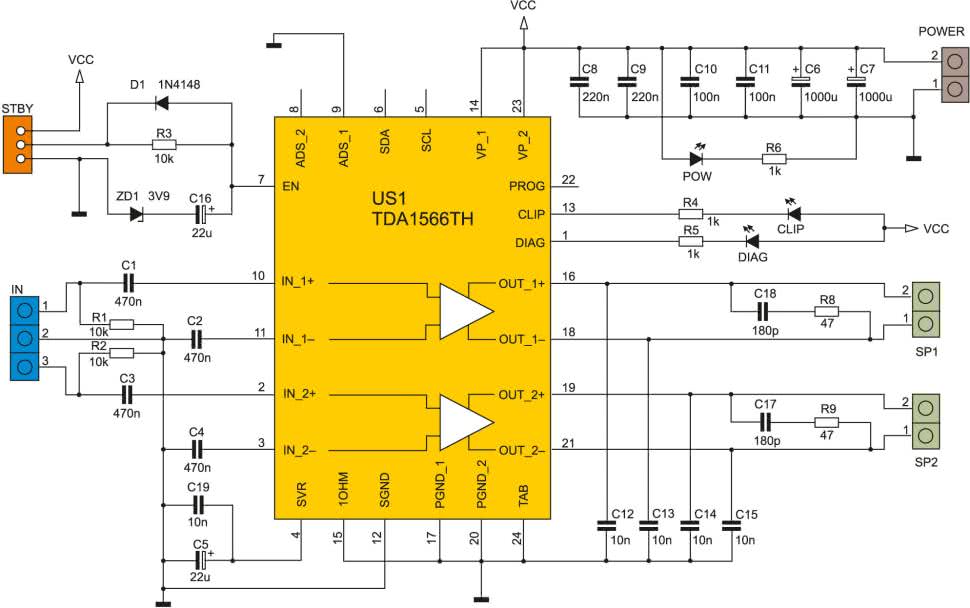

Rysunek 1. Schemat elektryczny układu

Diody LED sygnalizują stan układu: POW – sygnalizuje zasilanie, CLIP – sygnalizuje przesterowanie sygnału lub alarm termiczny, przekroczenie temperatury 145°C i związane z nim zmniejszenie wzmocnienia celem ograniczenia mocy wyjściowej, DIAG – sygnalizuje sytuacje krytyczne, takie jak: za niskie napięcie zasilające, zwarcie, zabezpieczenie prądowe, zabezpieczenie termiczne.

Złącze STBY umożliwia sterowanie trybem pracy. Podanie na środkową końcówkę napięcia do 1 V lub zwarcie końcówek 1 i 2, powoduje przejście w tryb standby, podanie napięcia z zakresu 2,6...4,5 V włącza tryb wyciszenia mute, napięcie powyżej 6,5 V lub zwarcie końcówek 2 i 3 powoduje normalną pracę układu.

Wzmocnienie jest ustawione na 26 dB, wyłączona jest obsługa magistrali I²C i praca z obciążeniem 1 Ω.

Montaż układu

Montaż rozpoczynamy od przylutowania układu US1 (rys. 2).

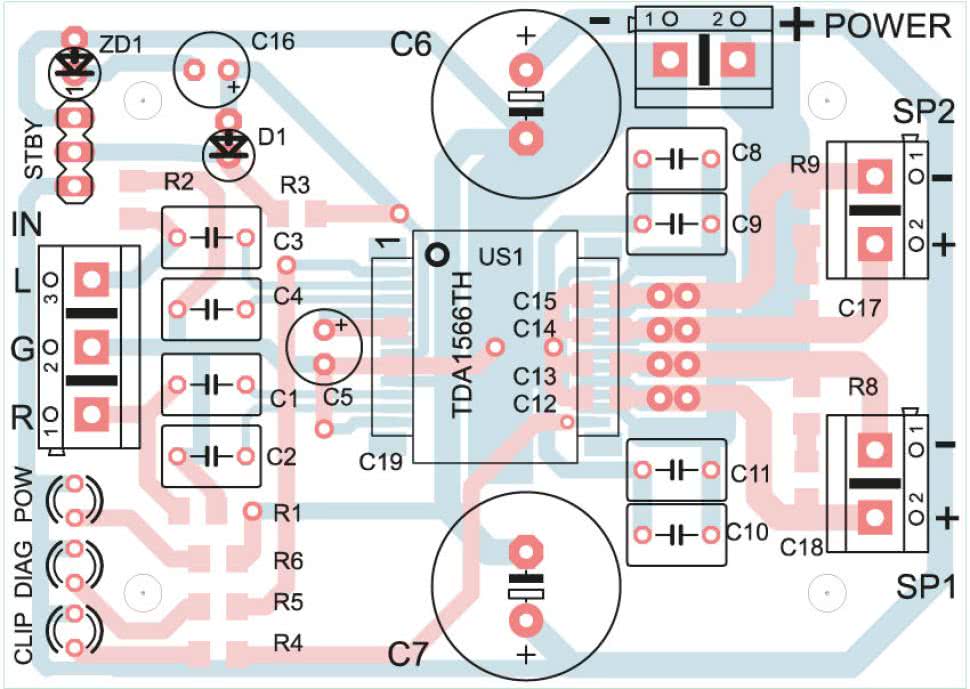

Rysunek 2. Schemat montażowy układu

Układ umieszczamy po stronie lutowania. Nie ma tam nadruku, więc należy zwrócić uwagę na prawidłowe spozycjonowanie układu. Kropka w rogu obrysu, oznaczająca końcówkę 1, umieszczona na nadruku po stronie elementów musi być w tym samym miejscu, gdzie znajduje się kropka na obudowie układu scalonego. Pozostałe elementy lutujemy zgodnie z ogólnymi zasadami. Kondensatory C6 i C7 dobrze jest zamontować poziomo. Na koniec obcinamy dokładnie wszystkie wystające nóżki elementów po stronie lutowania. Nie mogą one zbyt wysoko wystawać ponad powierzchnię płytki, aby się nie zetknąć z radiatorem. Powierzchnię układu scalonego zasłaniamy podkładką termoprzewodzącą i przykręcamy płytkę czterema wkrętami do radiatora tak, aby zaczęła się równomiernie lekko wyginać.

Poprawnie zmontowany układ nie wymaga żadnych regulacji, działa od razu.

Damian Sosnowski
