Superluminescencyjne modułowe oświetlacze LED - 1×3 LED, 1×9 LED, 3×3 LED

Superluminescencyjne modułowe oświetlacze LED - 1×3 LED, 1×9 LED, 3×3 LED
Pobierz PDF Download icon

Ogromny spadek cen diod LED serii Super Flux, charakteryzujących się bardzo wysoką luminancją przy szerokim kącie świecenia, skłonił nas do zaprojektowania dedykowanych im płytek drukowanych. Umożliwiają one łatwą budowę modułów oświetlaczy LED idealnych jako elementy reklam świetlnych oraz do podświetlania wszelkiego rodzaju dekoracji. Szeroki kąt świecenia z jednocześnie wysoka luminancja oraz intensywna barwa, to cechy jakich nie mają klasyczne diody LED.
Rekomendacje: idealne do wszelkich zastosowań wymagających bardzo intensywnego oświetlenia, np. reklamy świetlne, sygnalizatory, podświetlenie dekoracji itp.

Wybrane parametry diod serii Super Flux:
  • napięcie zasilania 1,9...3,5 V (w zależności od typu)
  • luminancja: 8000 mcd (dla If=20 mA)
  • I typ. 20...60 mA (w zależności od typu)
  • kąt świecenia 100º
  • trwałość 100 tys. godz.
  • barwy światła: biała ciepła, biała zimna, bursztynowa, żółta, czerwona, niebieska i zielona
  • temperatura barwy 3200...7000ºK (w zależności od typu)
  • temperatura pracy -40ºC do +80ºC

Płytki drukowane umożliwiają budowę pojedynczych modułów składających się odpowiednio z 3 i 9 diod LED. Niewątpliwą zaletą modułów jest możliwość ich łączenia kaskadowego. Każda płytka na spodniej stronie wyposażona została w odpowiednio powiększone punkty lutownicze, za pomocą których możemy, lutując „od spodu“ odcinki srebrzanki, zmontować linijkę świetlną o dowolnej długości. Przydatną może okazać się również kwadratowa płytka mieszcząca po trzy diody LED w trzech rzędach, na której również przewidziano punkty lutownicze umożliwiające łączenie pojedynczych modułów. Łącząc moduły ze sobą należy pamiętać o zapewnieniu odpowiedniej wydajności prądowej zasilacza, która musi być zawsze większa niż obliczony pobór prądu. Podczas montażu diod LED należy zwrócić baczną uwagę na ich polaryzację, bowiem różni się ona w zależności od koloru diody. Można sprawdzić to również przy pomocy omomierza, nie spowoduje to uszkodzenia diody, jak to miało miejsce podczas testowania pierwszych diod LED dużej mocy. Rezystory ograniczające prąd diod należy dobrać w zależności od typu posiadanych diod.

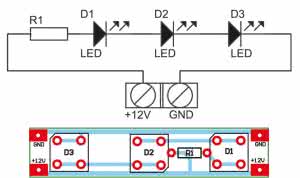

Rysunek 1a. AVT1501 – 1×3 LED

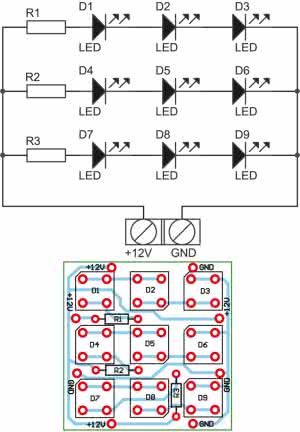

Rysunek 1b. AVT1503 – 3×3 LED

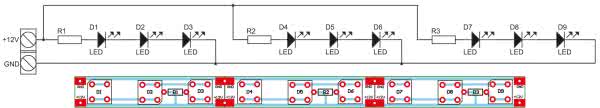

Rysunek  1c. AVT1502 – 1×9 LED

Na przykład dla układu z Rysunek 1a pomocnym przy doborze rezystora może okazać się wzór:

I tak dla przykładu, dla trzech białych diod LED o barwie ciepłej białej i prądzie diody 60 mA, zasilanych napięciem 12 V potrzebny będzie rezystor o wartości ok. 100 V

Wszystkie niezbędne informacje dotyczące parametrów diod serii Super Flux można znaleźć na stronie sklep.avt.pl wpisując hasło SUPER FLUX.

GB

Artykuł ukazał się w
Wrzesień 2008
