Sygnalizator niedoboru wody

Sygnalizator niedoboru wody
Pobierz PDF Download icon

Na głowie mamy na co dzień wiele spraw i obowiązków. Większość z nich sama dopomina się działań z naszej strony. Tylko rośliny doniczkowe spokojnie sobie rosną, ale do czasu gdy zaczniemy o nich zapominać, a zwłaszcza o podlewaniu. O tym obowiązku może nam przypominać sygnalizator niedoboru wody…

Sygnalizator przeznaczony jest głównie do monitorowania wilgotności gleby roślin hodowanych w doniczkach. Zainteresuje on z pewnością miłośników roślin domowych, a zwłaszcza tych, którym zdarza się zapominać o ich systematycznym podlewaniu.

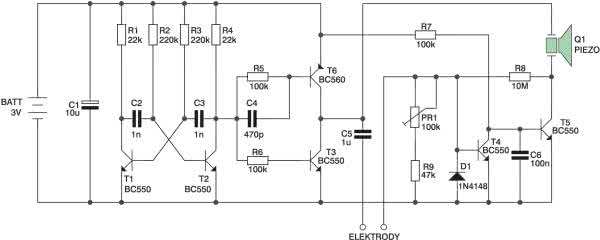

Rys. 1.  Schemat elektryczny układu

Konstruując sygnalizator wykorzystano fakt, że woda jest dobrym przewodnikiem. Oznacza to, że wilgotna ziemia przewodzi dobrze, natomiast wysychając staje się izolatorem. Rezystancja ziemi mierzona jest przy pomocy pary ostro zakończonych elektrod umieszczonych w doniczce. Rezystancja ta jest ciągle monitorowana, a gdy ziemia staje się zbyt sucha układ uruchamia brzęczyk piezo Q1. Ponieważ potrzeby roślin w zakresie podlewania są różne, zastosowany w układzie potencjometr PR1 umożliwia nastawienie poziomu minimalnej wilgotności gleby.

Tranzystory T1 i T2 oraz elementy R2, R3, C2 i C3 stanowią generator przebiegu prostokątnego o częstotliwości około 3 kHz. Spełnia on dwie funkcje – generuje prąd przepływający przez elektrody oraz sygnał sterujący brzęczykiem.

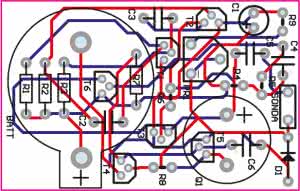

Rys. 2. Schemat montażowy

Sygnał z generatora wzmocniony przez tranzystory T3 i T6, podawany jest na elektrody. Kondensator C5 zapobiega pojawieniu się na nich napięcia stałego. Znajdująca się między elektrodami przewodząca ziemia zamyka obwód prądu, który dopływa do przełącznika z tranzystorami T4 i T5. Przełącznik ten jest sterowany natężeniem prądu – jeśli przekracza ono pewną wartość progową, to tranzystor T5 jest zatkany zatem jeśli wilgotność ziemi w doniczce jest odpowiednia, brzęczyk nie działa. Gdy ziemia w doniczce wysycha, natężenie prądu przepływającego przez obwód maleje. W zależności od nastawy potencjometru PR1 następuje przełączenie tranzystorów T4 i T5. Gdy to  nastąpi tranzystor T5 przewodzi, a brzęczyk emituje sygnał o częstotliwości około 3 kHz.

GB

Wykaz elementów:
Rezystory:
  • R1, R4: 22 kΩ
  • R2, R3: 220 kΩ
  • R5, R6, R7: 100 kΩ
  • R8: 10 MΩ
  • R9: 47 kΩ
  • PR1: 100 kΩ
Kondensatory:
  • C1: 10 µF
  • C2, C3: 1 nF
  • C4: 470 pF
  • C5: 1 µF
  • C6: 100 nF
Półprzewodniki:
  • T1...T5: BC550
  • T6: BC560
  • D1: 1N4148
Pozostałe:
  • Q1: przetwornik Piezo
  • BATT: koszyk baterii CR2032
Artykuł ukazał się w
Sierpień 2008
