Każde wejście domowe, brama czy furtka posiada przycisk dzwonka, którego zainstalowanie wymaga doprowadzenia przewodów elektrycznych. Zwykle są to małe odległości lecz co zrobić w przypadku dużych posesji. Rozwiązaniem jest prezentowane urządzenie, które nie tylko generuje różne rodzaje dźwięków, ale również może być zasilane z baterii 9 V przy zasięgu do 500 metrów!

Opisany niżej gong bezprzewodowy jest udoskonaloną formą klasycznego dzwonka do drzwi. Nie wymaga stosowania połączeń pomiędzy przyciskiem, a często odległym od niego głośnikiem. Zastosowanie w układzie rewelacyjnych, gotowych modułów nadawczo-odbiorczych produkcji belgijskiej firmy Velleman pozwoliło uprościć całą konstrukcję do niezbędnego minimum. Rewelacyjnych, bo zasięg gongu w otwartej przestrzeni wynosi ponad 500 m.

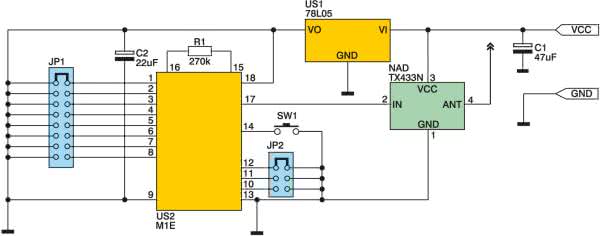

Rys. 1. Schemat układu nadajnika

Schemat części nadawczej pokazano na rys. 1. Układ US2 jest scalonym, 12-bitowym koderem, współpracującym z hybrydowym modułem nadawczym TX433N. Przy pomocy zworek JP1 ustalamy adres w nadawanym sygnale, a stan logiczny na wyprowadzeniach JP2 określa rodzaj sygnału gongu emitowanego przez odbiornik. Zwarcie wyprowadzenia 12 do masy zasilania i przyciśnięcie przycisku SW1 powoduje wygenerowanie sygnału „ding-dong”. Podobna operacja, ale ze zwartym do masy wejściem 11 powoduje wygenerowanie sygnału „ding-ding”, a w przypadku zwarcia do masy wejścia 10 sygnał akustyczny na wyjściu odbiornika będzie przypominać dźwięk gongu westminsterskiego. Zakodowany sygnał jest podawany na wejście IN modułu nadawczego, skąd – drogą radiową, poprzez antenę – jest przekazywany do modułu odbiorczego.

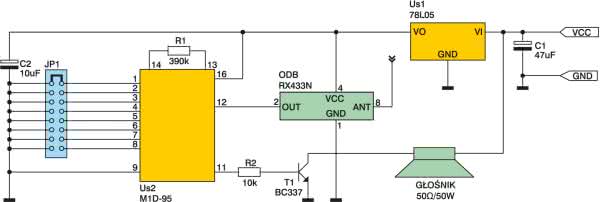

Rys. 2. Schemat układu odbiornika

W części odbiorczej, której schemat pokazano na rys. 2 również zapewniono możliwość ustalania adresu przy pomocy zworek JP1. Kombinacja zworek powinna być identyczna jak w części nadawczej. Z wyjścia OUT modułu odbiorczego RX433N zdemodulowany sygnał podawany, jest na wejście dekodera-generatora dźwięków US2. Rolę wzmacniacza mocy sterującego pracą głośnika spełnia tranzystor T1. Ze względu na jego stosunkowo niewielką moc, impedancja głośnika powinna wynosić 50 Ω. Zarówno w nadajniku, jak i w odbiorniku rolę stabilizatora napięcia zasilającego spełnia układ 78L05. Zarówno nadajnik, jak i odbiornik mogą być zasilane z baterii 9 V.

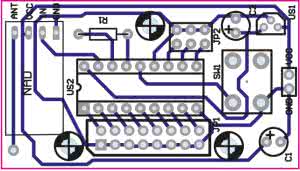

Rys. 3. Schemat montażowy nadajnika
Rys. 4. Schemat montażowy odbiornika

Gong zmontowano na dwóch jednostronnych płytkach drukowanych, których kształt przystosowano do koszyków baterii 9 V. Schematy montażowe nadajnika i odbiornika przedstawiono na rys. 3 i rys. 4.

GB

Wykaz elementów: Nadajnik
Rezystory:
  • R1: 270 kΩ
Kondensatory:
  • C1: 47 μF/16 V
  • C2: 22 μF/16 V
Półprzewodniki:
  • US1: 78L05
  • US2: M1E
  • NAD: TX433N (Velleman)
Pozostałe:
  • JP1: goldpin 2×8 + jumper
  • JP2: goldpin 2×3 + jumper
  • SW1: mikroswitch
  • Koszyk baterii 9 V
Odbiornik
Rezystory:
  • R1: 390 kΩ
  • R2: 10 kΩ
Kondensatory:
  • C1: 47 μF/16 V
  • C2: 10 μF/16 V
Półprzewodniki:
  • US1: 78L05
  • US2: M1D-95
  • T1: BC337
  • ODB: RX433N (Velleman)
Pozostałe:
  • JP1: goldpin 2×8 + jumper
  • Koszyk baterii 9 V
  • Głośnik o impedancji 50 Ω
