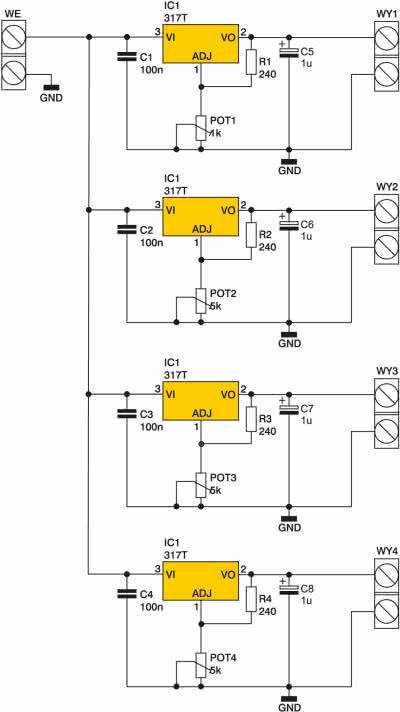

Układ jest poczwórnym zasilaczem z regulacją napięcia wyjściowego od 1,25 V do 24 V (rys. 1). Zasilacz to cztery niezależne stabilizatory napięcia typu LM317. Maksymalny prąd obciążenia każdego z nich wynosi 1,5 A. Jednak przy takim obciążeniu trzeba zastosować odpowiednie radiatory. Ponadto, ze względu na to, że stabilizatory mają wspólną masę nie wolno łączyć szeregowo napięć wyjściowych dla zwiększenia napięcia.

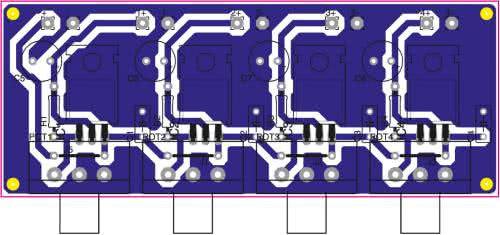

Układ można zmontować na dedykowanej płytce pokazanej na rys. 2.
Montaż zaczynamy od wlutowania czterech zworek, a kończymy na stabilizatorach LM317. Stabilizatory należy przylutować w pozycji leżącej, tak aby laminat pełnił rolę niewielkiego radiatora. Rozwiązanie takie jest przewidziane jest tylko dla małych obciążeń, do 0,5 A na kanał, lub małej różnicy pomiędzy napięciami wejściowymi i wyjściowymi. Po prawidłowym zmontowaniu, układ nie wymaga żadnej regulacji. Maksymalne napięcie zasilania jest równe 35 V.
Piotr Witczak
- R1, R2, R3, R4: 240 Ω
- POT1, POT2, POT3, POT4: 5 kΩ liniowy
- C1, C2, C3, C4: 100 nF
- C5, C6, C7, C8: 1 µF/63 V
- IC1, IC2, IC3, IC4: LM317
- WE, WY1...WY4: złącze ARK2 5 mm
