Układ umożliwia zasilanie, bądź ładowanie urządzeń USB takich jak: PDA, iPod, MP3, MP4, telefony komórkowe, zewnętrzne dyski twarde, itp. Maksymalny prąd pobierany przez dołączone urządzenia nie może przekraczać 500 mA.

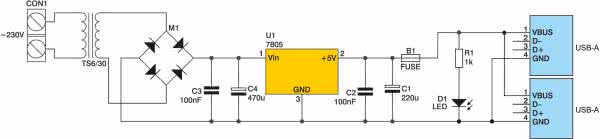

Na rys. 1 przedstawiono schemat elektryczny zasilacza. Napięcie wyjściowe transformatora TR1, po wyprostowaniu przez mostek M1 oraz po przejściu przez filtr pojemnościowy C1 i C2, jest podawane do stabilizatora napięcia U1 (7805). Napięcie o wartości +5 V występujące na wyjściu układu U1 jest filtrowane przez kondensatory C3 i C4.

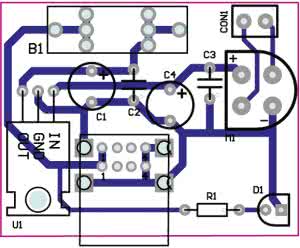

Napięcie to poprzez bezpiecznik B1 trafia do podwójnego złącza USB. Dioda LED D1 sygnalizuje jego obecność. Rozmieszczenie elementów na płytce drukowanej pokazano na rys. 2.
Montaż zasilacza przebiega klasycznie i nie powinien stwarzać trudności. Podczas testów wykryto, że niektóre urządzenia nie współpracują z proponowanym rozwiązaniem. Okazało się, że zasilanie/ładowanie niektórych urządzeń było możliwe po uprzednim dołączeniu do masy wyprowadzenia 3 złącza USB. Można tego dokonać zwierając kropelką cyny wyprowadzenia 3 i 4 gniazda USB. Zmontowaną płytkę wraz z transformatorem należy umieścić w obudowie typu Z-10 z wyciętym uprzednio otworem na złącze USB oraz diodę LED.
GB
- R1: 1 kΩ
- C1: 220 μF
- C2, C3: 100 nF
- C4: 470 μF
- U1: 7805
- M1: mostek prostowniczy
- D1: dioda LED
- B1: bezpiecznik 500 mA
- Podwójne złącze USB-A
- TR1: TS6/30
- CON1: ARK2 3,5 mm
- Obudowa Z-10
