Sygnalizator LED

Piątek, 01 Sierpień 2008

Praktycznie nieograniczone, jak pokazuje praktyka, możliwości zastosowania jak i prostota użycia układu NE555 przyczyniają się do jego niesłabnącej popularności wśród elektroników. Przekonajmy się sami.

Opublikowany przed laty w Elektronice Praktycznej symulator alarmu samochodowego AVT1050 zdobył ogromną popularność. Do chwili obecnej nie słabnie zainteresowanie tego typu układami.

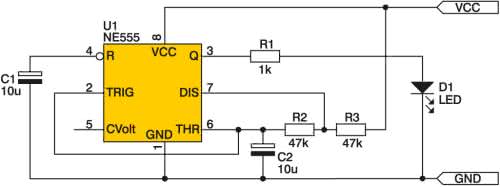

Rys. 1. Schemat elektryczny układu

Nasza kolejna propozycja to atrakcyjny sygnalizator czy to w atrapie kamery wideo, czy też jako sygnalizator w bannerze reklamowym lub po prostu jako symulator alarmu. Nowsza wersja zestawu AVT1050 została wykonana w technologii SMD, dzięki temu wymiary płytki zostały znacznie pomniejszone, co w dużej mierze poszerzyło możliwości stosowania układu. Podobnie jak w pierwowzorze, timer U1 (NE555) pracuje w swoim podstawowym układzie aplikacyjnym jako multiwibrator astabilny. Częstotliwość migania diody LED można dobierać przy pomocy kondensatora C1 oraz rezystorów R2 i R3.

Rys. 2. Schemat montażowy

W celu podniesienia niezawodności działania, warto zmontowane i uruchomione urządzenie pokryć warstwą lakieru izolacyjnego lub zalać je żywicą epoksydową.

Wykaz elementów:

Rezystory:
