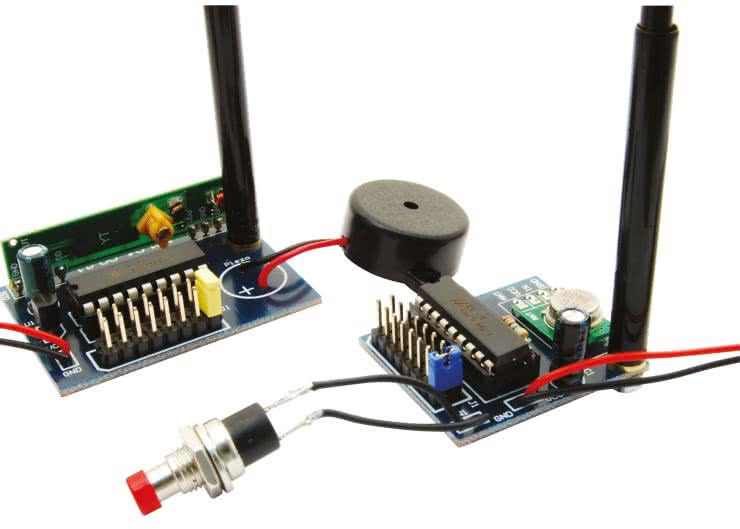

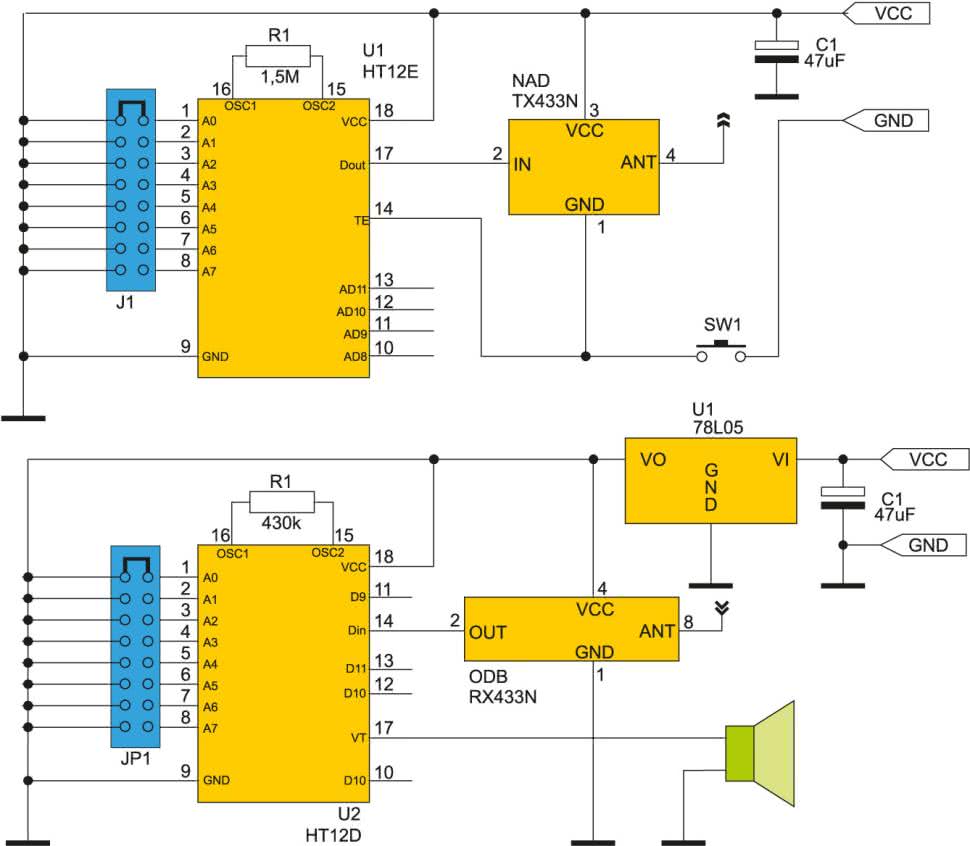

Schemat elektryczny nadajnika i odbiornika pokazano na rys. 1.

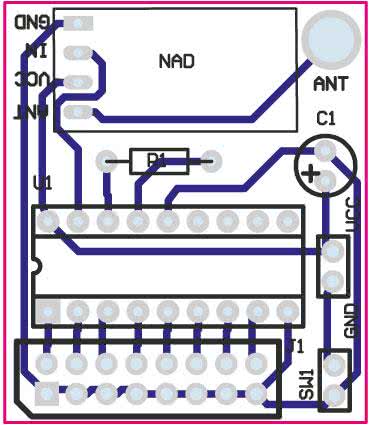

Zasada działania systemu jest bardzo prosta. W momencie naciśnięcia przycisku S1 powodującego załączenie napięcia zasilania układu kodera HT12E oraz nadajnika, następuje wysyłanie przez jego antenę zmodulowanej fali nośnej.
Za pomocą zworek JP1 ustalamy emitowany adres.

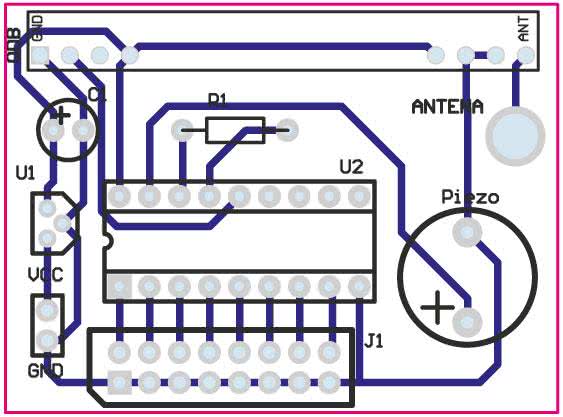

Sygnał radiowy odebrany przez odbiornik zostaje zdemodulowany i następnie przekazany w postaci cyfrowej na wejście dekodera HT12D. Dekoder dokonuje porównania odebranych danych z kodem ustawionym na jego wejściach adresowych.
Jeżeli wynik dwóch kolejnych porównań okaże się pozytywny, to na wyjściu VT (Valid Trasmission) pojawi się stan wysoki, powodujący zadziałanie miniaturowego generatora z przetwornikiem piezoceramicznym.
