Wyjście liniowe z linii telefonicznej

01 stycznia 2008

Opisany tu miniprojekt powstał z potrzeby chwili. Konieczne było zbudowanie układu umożliwiającego zarejestrowanie na dyktafonie wywiadu prowadzonego przez telefon. Należy pamiętać, że rejestracja rozmowy telefonicznej jest zgodna z prawem i zasadami etyki, jeżeli jej uczestnicy wyrażają na nią zgodę. Sposób uzyskania zgody nie wymaga specjalnej formy. Musimy mieć świadomość, że podsłuchiwanie i nagrywanie rozmów telefonicznych przez osoby nieuprawnione jest przestępstwem z art. 267 kodeksu karnego. Rekomendacje: łatwy w wykonaniu, bezpieczny separator galwaniczny umożliwiający nagrywanie lub monitorowanie rozmów odbywanych za pomocą telefonu stacjonarnego.

Chcesz częściej widzieć nasze artykuły w Google? Dodaj Elektronika Praktyczna do ulubionych źródeł

Głównym elementem naszego układu jest transformator zapewniający galwaniczną separację od linii telefonicznej. Takie rozwiązanie pozwoliło na zlikwidowanie przydźwięku sieciowego oraz zabezpieczenie wejść urządzenia nagrywającego przed niebezpiecznymi impulsami indukowanymi w linii telefonicznej. Poza transformatorem w urządzeniu zastosowano wysokonapięciowy kondensator 100 nF/400 V oraz rezystor R1 o rezystancji 620 Ω, mające za zadanie zmniejszenie obciążenia linii telefonicznej. Potencjometr P1 pełni rolę regulatora poziomu sygnału wyjściowego.

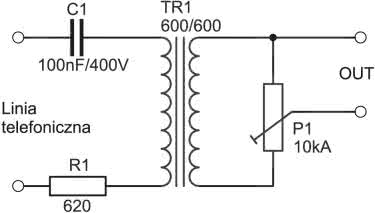

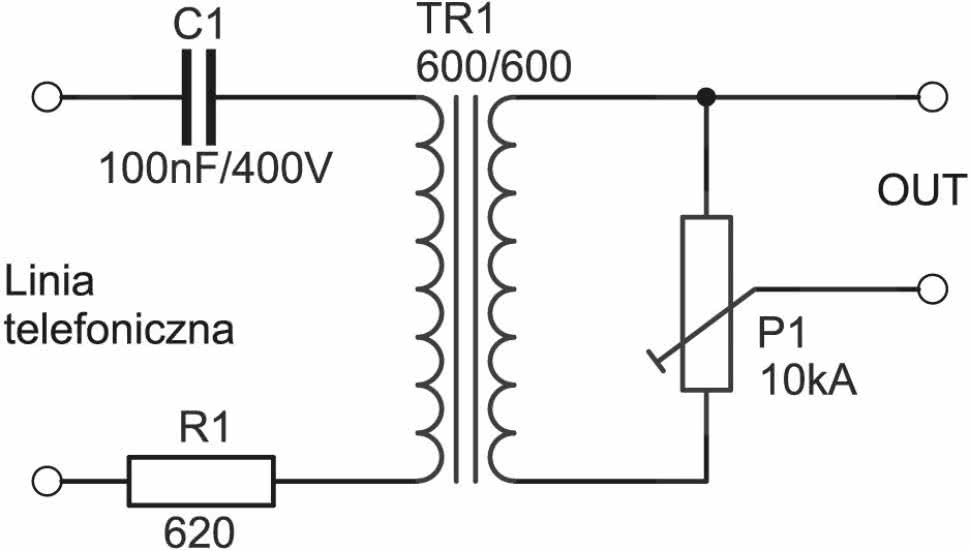

Rys. 1.

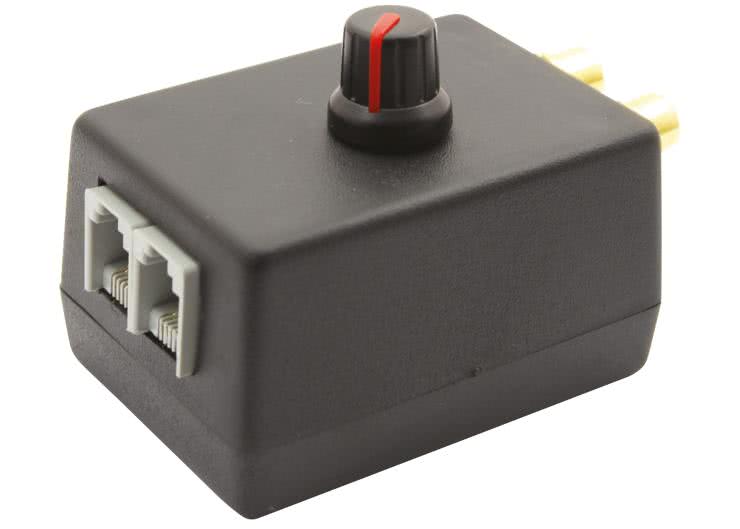

Urządzenie zamontowano w obudowie Z24 bez użycia płytki drukowanej. Transformator separujący 1:1 można znaleźć w prawie każdym niepotrzebnym aparacie telefonicznym lub modemie komputerowym. Montaż sprowadza się do połączenia równolegle aparatu telefonicznego z transformatorem poprzez elementy C1, R1 i dołączenia do wyjścia transformatora potencjometru oraz gniazd wyjściowych dostosowanych do własnych potrzeb.

Uwaga! Układ nie ma homologacji i nie powinien być przyłączany do sieci telefonicznej. Może być traktowany wyłącznie jako urządzenie eksperymentalne.
