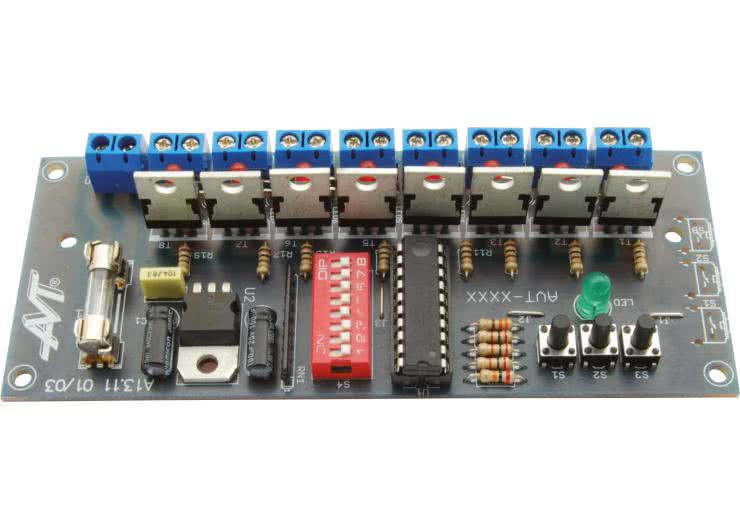

Wystarczy kupić garść diod LED oraz sterownik i zmontować na płycie np. ze sklejki lub pleksi. Całkowita dowolność wyświetlanej sekwencji sprawi, że nasza ekspozycja na pewno zwróci uwagę większej liczby osób. Prezentowany układ najlepiej nadaje się do sterowania wężami LED w reklamach świetlnych.

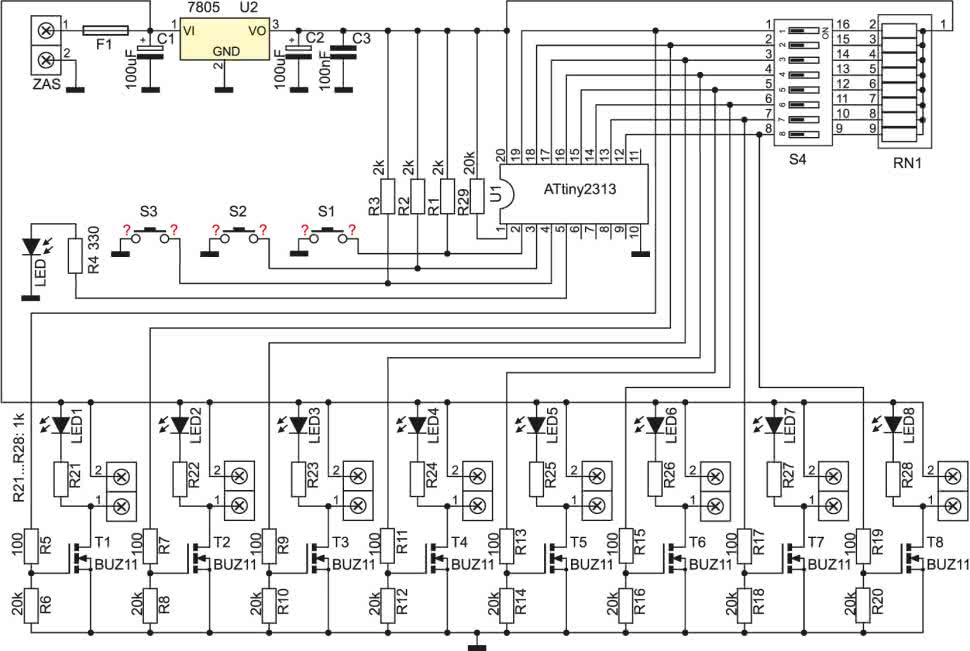

Schemat elektryczny przedstawiono na rys. 1. W układzie zastosowano mikrokontroler ATTiny2313 taktowany wewnętrznym generatorem o częstotliwości 1 MHz. Mikroprocesor steruje ośmioma tranzystorami typu BUZ11, które mogą wysterować diody LED o łącznym poborze prądu nawet do 8 A na kanał.
Dioda LED sygnalizuje zapis parametrów w trybie programowania. Do obsługi modułu służą trzy przyciski S1...S3. W trybie normalnej pracy przełącznik S1 służy do przełączania się pomiędzy programami, S2 do zwiększenia prędkości, natomiast S3 do jej zmniejszenia.
Jednoczesne naciśnięcie S2 i S3 powoduje zanegowanie stanów wyjść. W trybie programowania S1 służy do zapisywania kroku i zakończenia tworzonej sekwencji.
Montaż

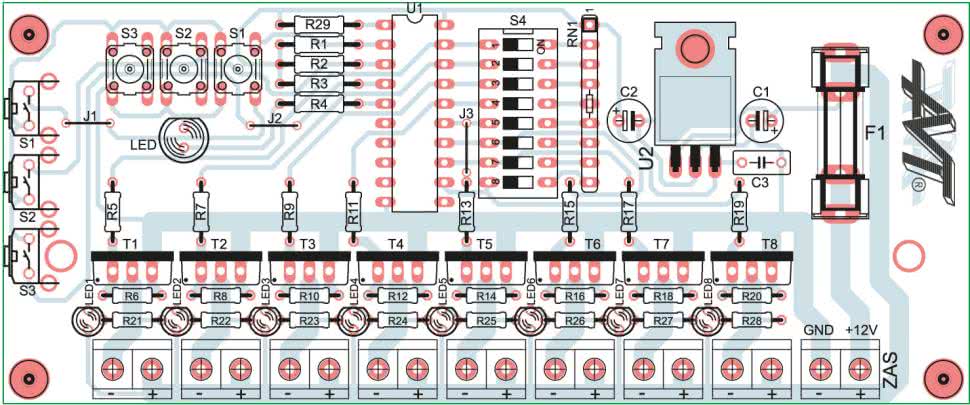

Rozmieszczenie elementów na płytce sterownika przedstawiono na rys. 2. Płytkę zaprojektowano na laminacie jednostronnym. Montaż rozpoczyna się od trzech zworek. Po prawidłowym i estetycznym montażu sterownika na złącza zasilania ZAS podajemy napięcie 12 V.
Jeśli dioda LED miga przechodzimy do etapu programowania sekwencji.
Ze względu na duże prądy płynące w układzie, niektóre ścieżki na płytce nie zostały pokryte warstwą izolującą. Należy je pogrubić cyną, a najlepiej przylutować do nich przewód miedziany o przekroju nie mniejszym niż 1,5 mm2. Zminimalizuje to spadki napięć na ścieżkach oraz zabezpieczy je przed uszkodzeniem. Jeśli pobór prądu będzie większy od 5 A, to tranzystory T1...T8 należy zaopatrzyć w radiator i podkładki izolujące ich obudowy. Jeśli układ ma być w obudowie, to dla jej łatwiejszego wykonania, można zastosować mikroprzełączniki kątowe.
Układ projektowany z przeznaczeniem do umieszczenia w obudowie typu KM-38. Jeśli zdecydujemy się na ten typ obudowy to nie montujemy elementów LED1...LED8 oraz rezystorów R21...R28. Należy również pamiętać o odpowiedniej wentylacji obudowy oraz o odpowiednio dobranym bezpieczniku F1, którego prąd nie może być mniejszy od maksymalnego prądu pobieranego przez układ.
Programowanie sekwencji
Do konfiguracji procesora służą przyciski S1...S3 oraz dip-switch S4. W sterowniku można zapisać dwa niezależne programy, po 64 kroki każdy. Aby wejść w tryb programowania należy odłączyć zasilanie, przełączyć dip-switch nr 1 (dla programu 1) lub 2 (dla programu 2) S4 w pozycje ON, włączyć zasilanie i ponownie przestawić go w pozycję OFF. Od tego momentu zaczyna się zapis sekwencji/kroków poprzez zapalenie odpowiednich kanałów za pomocą S4. Każde wciśnięcie S1 powoduje zapisanie kroku.
Dalsze programowanie należy dokonać analogicznie do momentu zapełnienia pamięci EEPROM procesora (64 kroki) lub do momentu przytrzymania przycisku S1, które to kończy zapis. Wszystkie operacje potwierdzane są mignięciem diody LED. Po zaprogramowaniu sekwencji i ponownym włączeniu zasilania sterownik będzie odtwarzał zapisaną sekwencję, począwszy od pierwszego do ostatniego kroku. Podczas normalnej pracy, styki przełącznika S4 powinny być rozwarte. Aby wykasować pamięć procesora należy przy odłączonym zasilaniu przestawić w pozycję ON styki nr. 7 i 8, a następnie włączyć zasilanie.
AW
