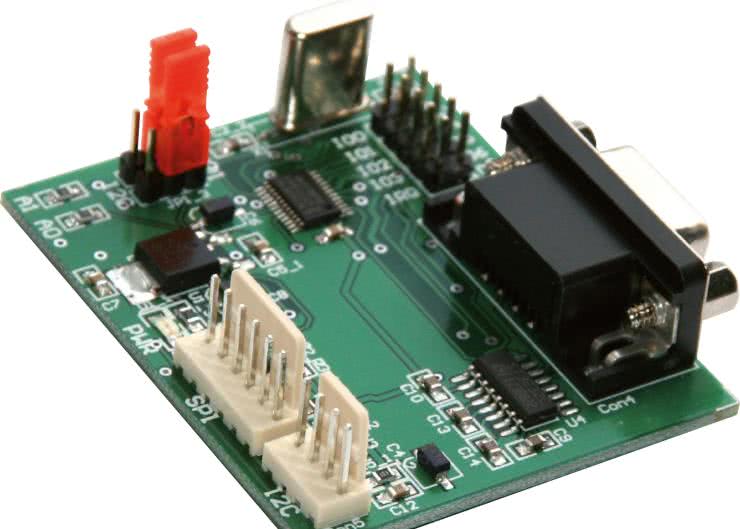

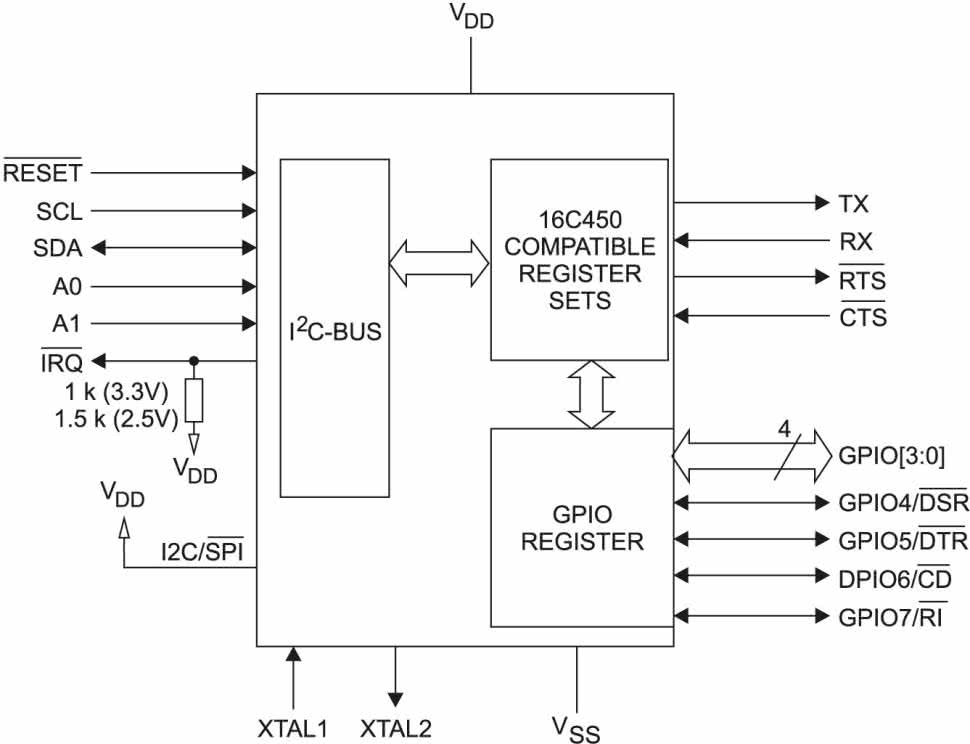

Takie rozwiązanie jest możliwe dzięki miniaturowym, scalonym konwerterom SPI-I²C/UART, opracowanym i produkowanym przez firmę NXP Semiconductors. W urządzeniu prototypowym zastosowano układ SC16IS760, którego schemat blokowy pokazano na rys. 1.
Układ ten zawiera jednokanałowy UART oraz 8-bitowy ekspander GPIO, którego cztery najstarsze linie mogą być wykorzystywane do zaawansowanego sterowania przebiegiem transmisji – ta możliwość nie została wykorzystana w modelowym urządzeniu. Interfejsy SPI i I²C są aktywowane przemiennie za pomocą wejścia sterującego I²C/nSPI, układ wyposażono w wyjście przerwania typu open-drain.

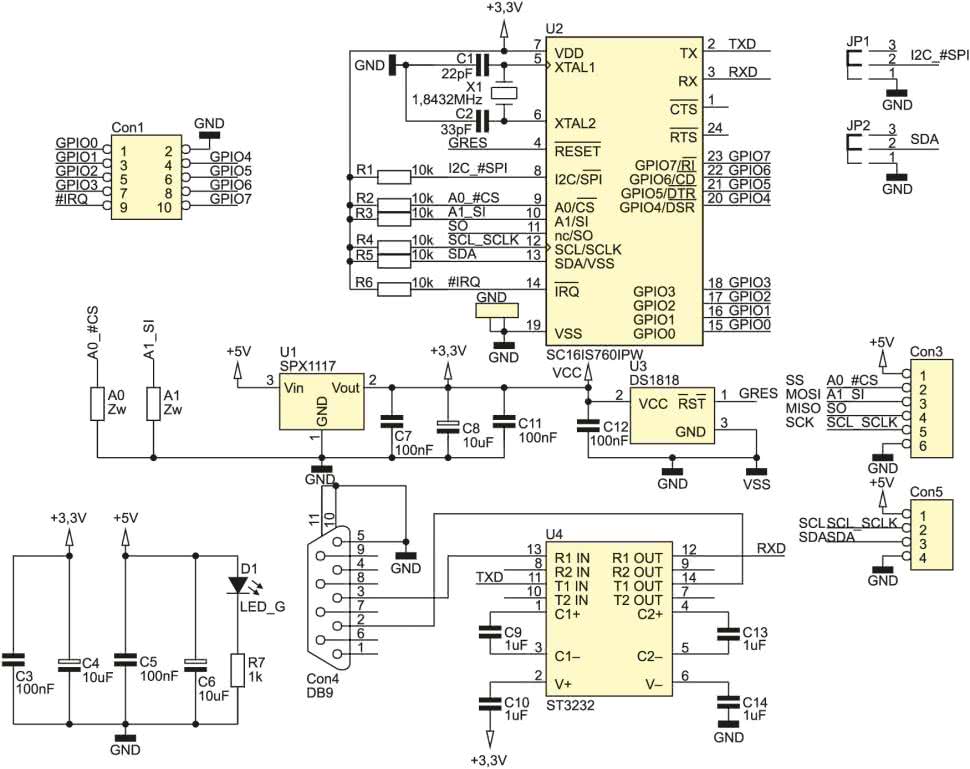

Na rys. 2 pokazano schemat blokowy kompletnego urządzenia. Ponieważ układ SC16IS760 jest przystosowany do zasilania napięciem 3,3 V zastosowano stabilizator liniowy U1, który zapewnia prawidłową wartość napięcia zasilającego dla U2 przy napięciu zasilającym 5 V.
Układ U3 zapewnia pewne zerowanie U2 po włączeniu zasilania, a U4 – w swojej klasycznej aplikacji – spełnia rolę dwukierunkowego konwertera napięć TTL/RS232. Dioda świecąca D1 sygnalizuje dołączenie napięcia zasilającego 5 V.
Urządzenie wyposażono w dwa jumpery: JP1 i JP2, za pomocą których konfigurowany jest układ U2. Linie ekspandera GPIO oraz wyjście przerwania wyprowadzono na złącze Con1, złącze Con3 służy do dołączenia magistrali I²C, a Con3 do dołączenia urządzenia z magistralą SPI.

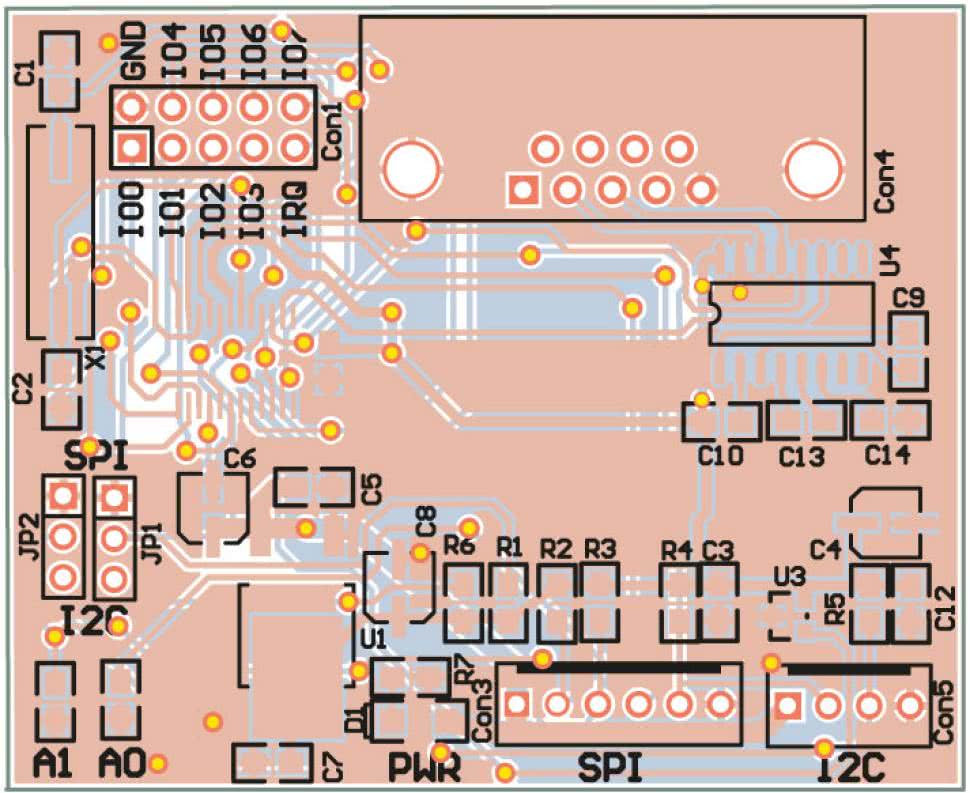

Schemat montażowy płytki drukowanej pokazano na rys. 3.
Andrzej Gawryluk
