Niskonapięciowy zasilacz paneli elektroluminescencyjnych

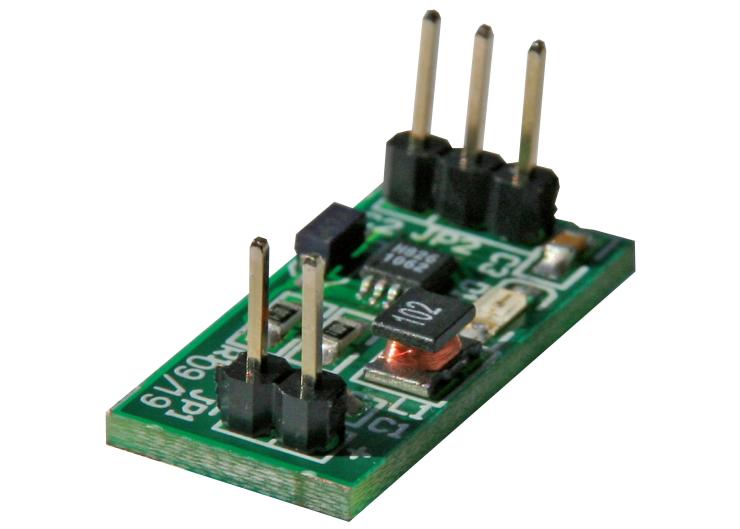

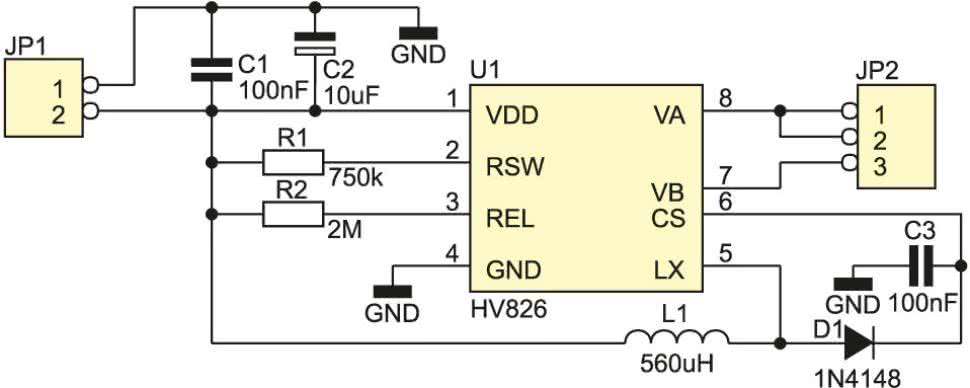

Urządzenie, którego schemat elektryczny pokazano na rys. 1 umożliwia zasilenie podświetlacza elektroluminescencyjnego o powierzchni do ok. 25 cm², przy czym bardzo istotna jest jego wypadkowa impedancja wynikająca przede wszystkim z pojemności. Wykonano go w oparciu o wyspecjalizowaną, scaloną przetwornicę HV826 firmy Supertex, która umożliwia konwersję napięcia stałego o wartości od 2,5 do 3,3 V na napięcie zmienne o wartości nie mniejszej niż 80 V. Testy pokazały, że przetwornica pracuje poprawnie od napięcia zasilającego o wartości 1,7 V, ale spada wtedy nieco jasność świecenia podświetlacza elektroluminescencyjnego, jest on bowiem zasilany napięciem o wartości ok. 62 V.

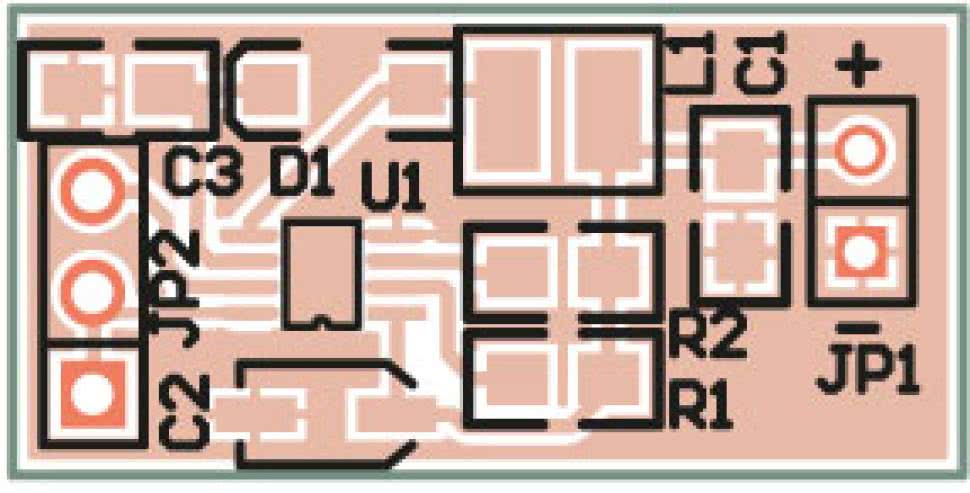

Schemat montażowy kompletnej przetwornicy pokazano na rys. 2.

Andrzej Gawryluk
