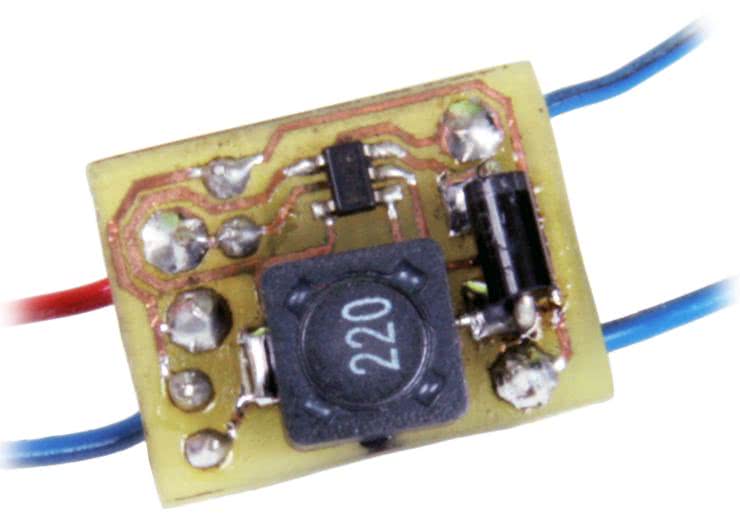

Głównym elementem przetwornicy jest układ scalony SP6641 produkowany przez firmę SIPEX. Cechują go wysoka sprawność, szeroki zakres napięć wejściowych (0,9...3,0 V przy napięciu wyjściowym 3,3 V oraz 0,9...4,5 V przy napięciu wyjściowym 5,0 V). Dzięki temu możliwa jest praca przetwornicy zasilanej z pojedynczego paluszka.

Chcesz częściej widzieć nasze artykuły w Google? Dodaj Elektronika Praktyczna do ulubionych źródeł

Układ produkowany jest w dwóch wersjach, różniących się pomiędzy sobą oznaczeniem. Są to SP6641A o maksymalnym obciążeniu 0,33 A oraz SP6641B – 1 A. Oprócz tego produkowane są układy o stałym napięciu wyjściowym równym 3,3 V lub 5 V. Na własne potrzeby układ konsumuje jedynie 10 mA. Przetwornice pobierające tak znikomy prąd idealnie nadają się do aplikacji przenośnych, zasilanych z baterii. Cały układ zamknięty jest w 5 wyprowadzeniowej obudowie SOT-23. Ilość elementów zewnętrznych ograniczona jest do niezbędnego minimum.

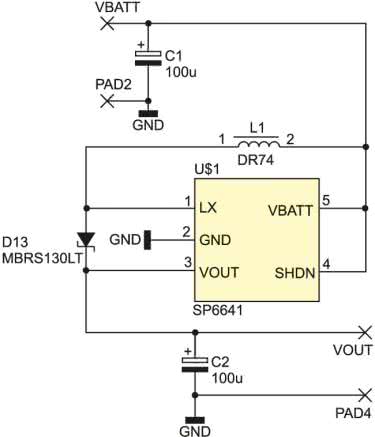

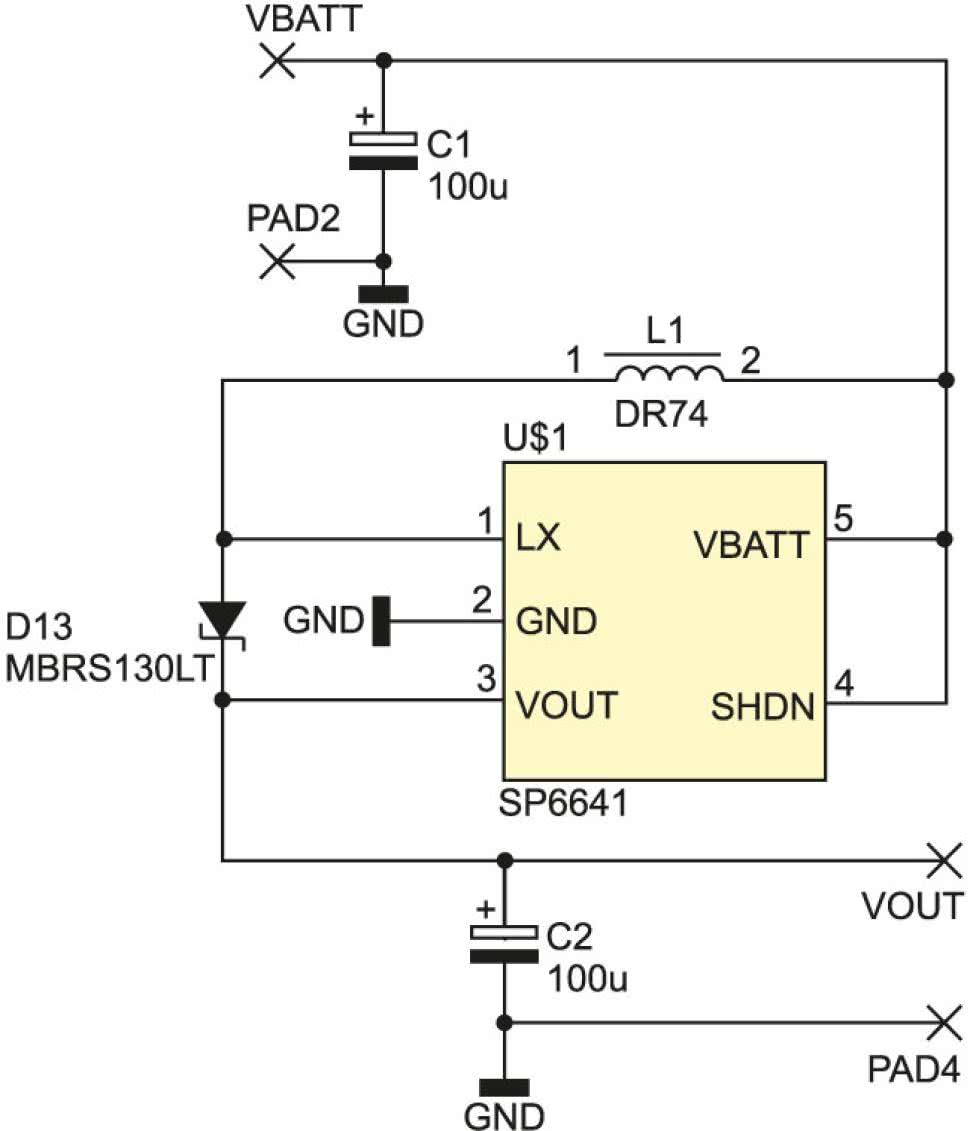

Rysunek 1. Schemat elektryczny układu

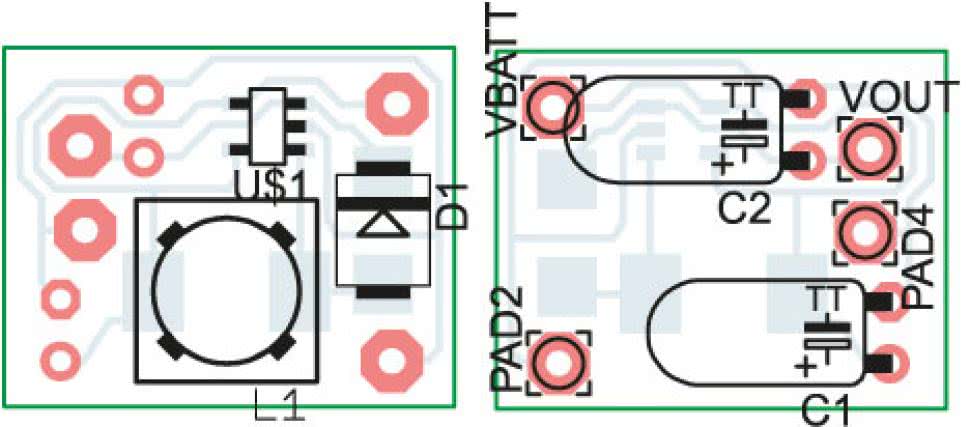

Schemat montażowy przetwornicy przedstawiono na rys. 2. Moduł przetwornicy wykonano na płytce jednowarstwowej o wymiarach 18×15 mm. Montaż rozpoczynamy od SP6641. Następnie montujemy diodę Schottky’ego D1 i dławik L1.

Rysunek 2.

Jeśli używany jest SP6641A, to można zastosować diodę o mniejszym prądzie, jednak trzeba się liczyć z tym, że będzie ona pracowała przy parametrach zbliżonych do granicznych, co może skutkować zmniejszoną sprawnością.

Optymalna wartość indukcyjności dławika to 22 µH. Jest ona zalecana przez producenta. Aby zmniejszyć poziom zakłóceń elektromagnetycznych, zastosowano dławik ekranowany magnetycznie. Jest to szczególnie ważne, gdy przetwornica pracuje w pobliżu urządzeń wrażliwych na zakłócenia.

Po przylutowaniu elementów SMD należy zamontować kondensatory C1 oraz C2. Wskazane jest zastosowanie kondensatorów o małym ESR w celu polepszenia jakości napięcia wyjściowego. W module przetwornicy wejście SHDN jest na stałe połączone z plusem zasilania bateryjnego. Wymiary płytki są tak małe, że możliwe jest umieszczenie modułu w koszulce termokurczliwej zapewniającej całkowitą izolację elektryczna oraz osłonę mechaniczną.

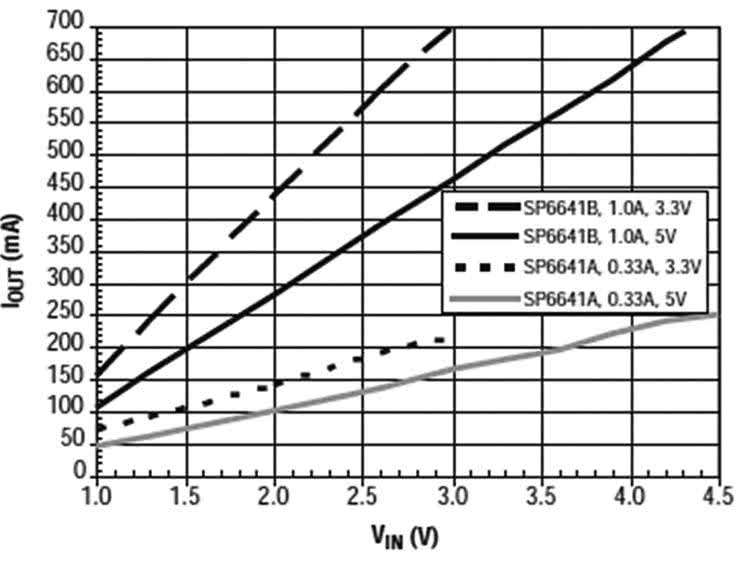

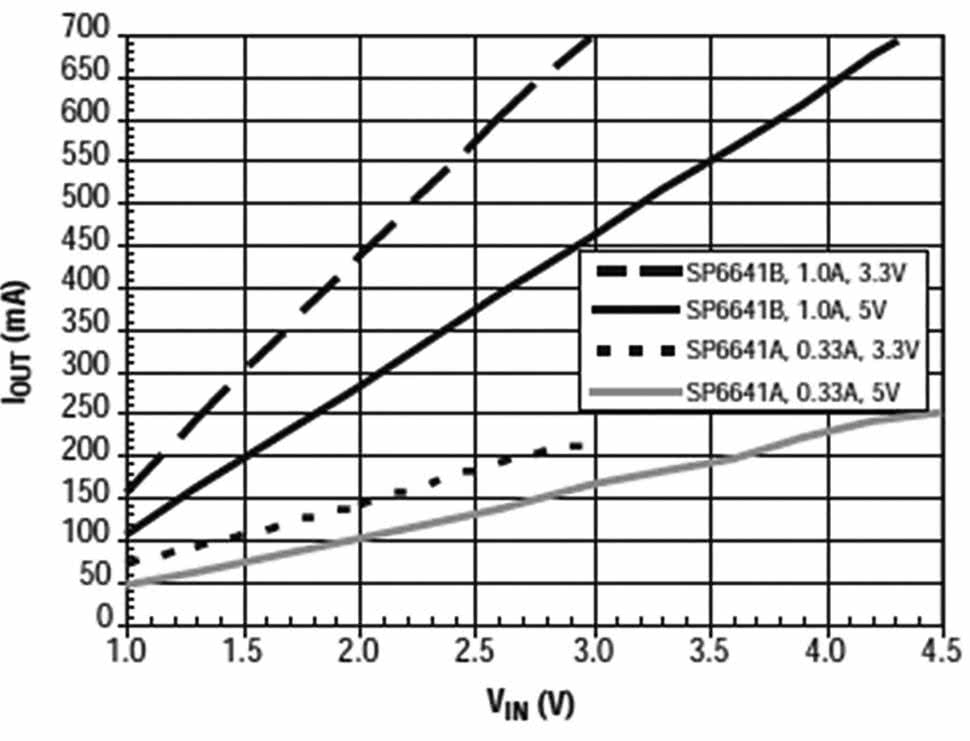

Wykres pokazany na rys. 3 pochodzi z noty aplikacyjnej układu i przedstawia zależność maksymalnego prądu wyjściowego od napięcia wejściowego dla poszczególnych wersji układów.

Rysunek 3. Schemat montażowy układu

Przedstawiony moduł jest najprostszym sposobem zastosowania tego jakże ciekawego układu. Można go użyć do modernizacji starszej aplikacji elektronicznej, gdy np. chce się rozszerzyć urządzenie o dodatkowe elementy bez zmiany obudowy. W przeciwieństwie do przetwornic z pompą ładunku, ze względu na wysoką wydajność prądową prezentowaną przetwornicę można bez problemu zastosować do zasilania aplikacji z podświetlanym LCD.

Wit Dzięgielewski
wit2dzg@gmail.com
