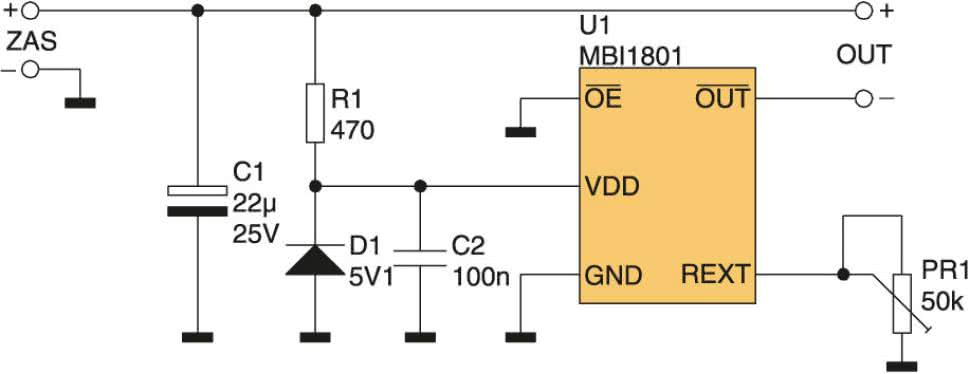

Układ ten to impulsowy stabilizator prądu. Jego schemat ideowy przedstawiono na rys. 1. Stabilizator może być zasilany napięciem stałym z zakresu 6...17 V. Prąd wyjściowy reguluje się potencjometrem PR1.

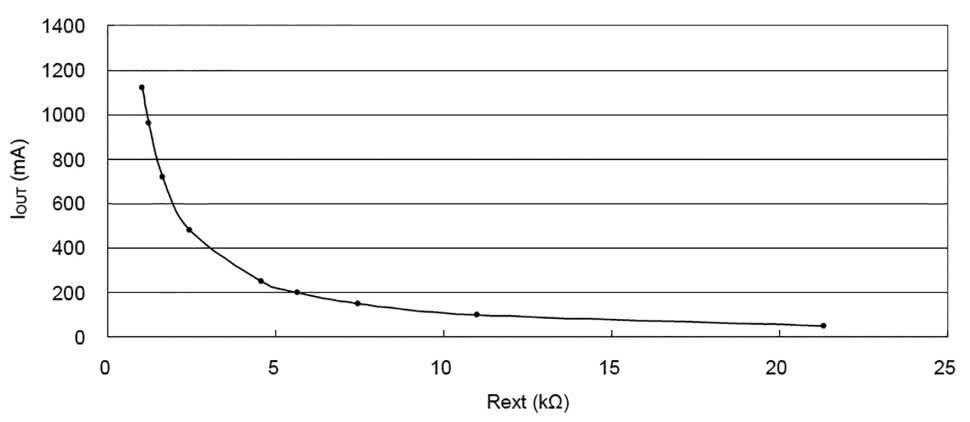

Na rys. 2 przedstawiono charakterystykę prądu wyjściowego w funkcji rezystancji PR1. Zakres zmian jest równy od około 50 mA do 1,2 A. Układ MBI1801 ma wbudowane zabezpieczenie termiczne, które chroni go przed uszkodzeniem. Po osiągnięciu temperatury 165°C wyjście jest wyłączane.

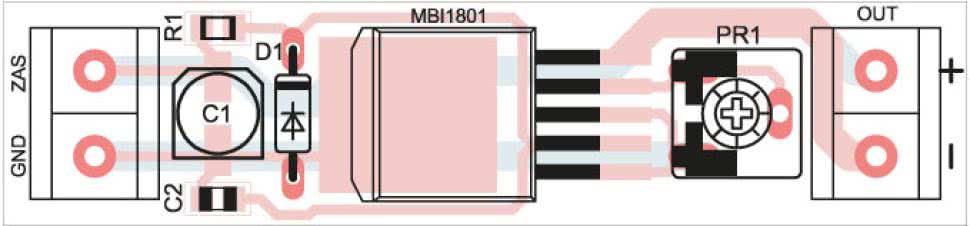

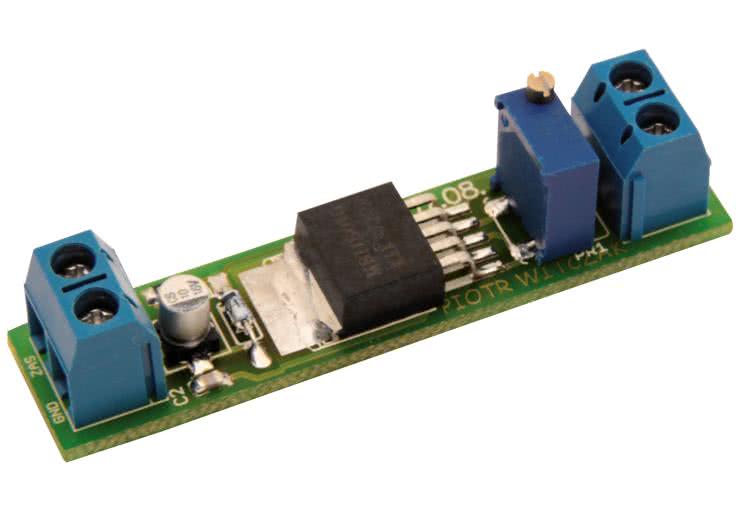

Urządzenie składa się tylko z ośmiu elementów i nie jest skomplikowane w budowie. Po zmontowaniu wymaga tylko wyregulowania prądu wyjściowego. Najprościej jest to zrobić, włączając w szereg z diodami LED amperomierz. Przed włączeniem zasilania potencjometr PR1 należy ustawić na maksimum rezystancji. Wejściowe napięcie zasilania powinno być o około 2...3 V wyższe, niż wymagają diody. Teraz włączamy zasilanie i potencjometrem PR1 ustawiamy żądany prąd wyjściowy.
Może się również okazać, że przy skrajnych wartościach prądu wyjściowego i napięcia zasilania układ MBI1801 będzie wymagał radiatora. Należy również pamiętać, że minimalne napięcie zasilania nie może być mniejsze niż 6 V.
AW
